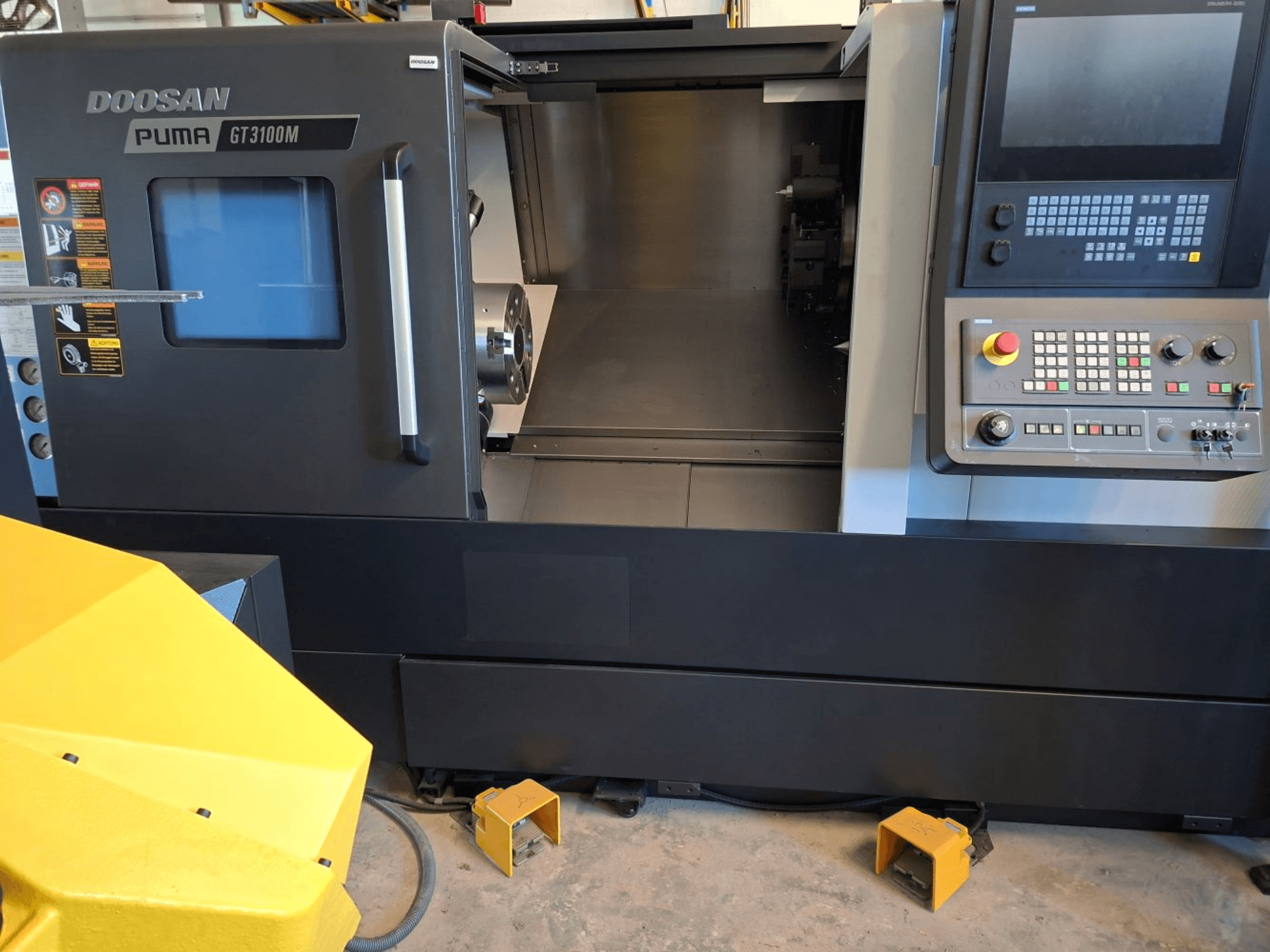

Cette DOOSAN Puma GT 3100 M à 3 axes a été fabriquée en 2022. Elle présente un diamètre de tournage maximal de 376 mm et une longueur de tournage de 725 mm. La machine est équipée d'une tourelle d'outils à 12 stations et d'un mandrin à trois mors d'un diamètre de 305 mm. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez au tour horizontal DOOSAN Puma GT 3100 M que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: DOOSAN
- année: 2022
- MODÈLE: Puma GT 3100 M
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Tour horizontal
Informations techniques - DOOSAN Puma GT 3100 M
Dimensions
- Hauteur de la machine: 1915 mm
- Longueur de la machine: 3821 mm
- Poids de la machine: 5650 kg
- Largeur de la machine: 2035 mm
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 280 mm
- Course de l’axe Z: 830 mm
Spécification technique
- Contre-broche: Non
- Outils entraînés: Oui
- Puissance de broche: 30 kW
- Vitesse de broche: 2800 RPM
Informations supplémentaires
Écran tactile de commande Siemens S828D avec affichage ShopTurn 15 pouces
Tour horizontal CNC à 3 axes avec outils entraînés et contre-pointe
Broche principale à axe C : 360°, résolution 0,001°.
Vitesse de l'axe C : 200 tr/min
Couple de l'axe C : environ 1162 Nm
Diamètre de pivotement au-dessus du banc : 720 mm
Diamètre de pivotement sur le chariot transversal : 590 mm
Diamètre de rotation maximal : 376 mm
Longueur maximale de tournage : 725 mm
Alésage de la broche principale : 115 mm
Capacité de la barre : 103 mm
Nez de broche : ASA A2-11
Couple maximal : environ 1112 Nm
Axe X à déplacement rapide : 24 m/min
Déplacement rapide sur l'axe Z : 30 m/min
Force d'avance sur l'axe X : 9465 N
Force d'avance sur l'axe Z : 17379 N
Mandrin à trois mors diamètre : 305 mm avec mors souples
Tourelle d'outils à 12 stations avec porte-outils BMT65P
Vitesse maximale de l'outil entraîné : 5000 tr/min
Puissance de l'outil entraîné : environ 7,7 kW
Couple de l'outil entraîné : environ 75 Nm
Contre-pointe avec diamètre du fourreau : 100 mm
Course du fourreau : 100 mm
Système de serrage hydraulique avec cylindre creux
Bâti monobloc en fonte, construction Meehanite
Conception du banc incliné à 30
Glissières de guidage trempées et rectifiées avec revêtement à faible frottement
Lubrification centrale automatique
Système d'arrosage : pression de 7 bars
Capacité du réservoir de liquide de refroidissement : environ 235 litres
Réservoir hydraulique : environ 20 litres
Enceinte complète avec éclairage de la zone de travail
Interface d'alimentation en barres
Récupérateur d'huile
Embrayage électronique de sécurité pour les axes X et Z
Raccordement électrique : 400 V, triphasé, 50 Hz
Puissance totale : environ 47 kVA
Equipement supplémentaire
OPTIONNEL : HALTER LoadAssistant Universal Big 70 (robot)
Préhenseur pour Doosan Universal Big 70
Station de tournage
Support de pièces à usiner
Plaque de base 23 mm / 175 mm Big 70
Boîtier d'interface machine
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
