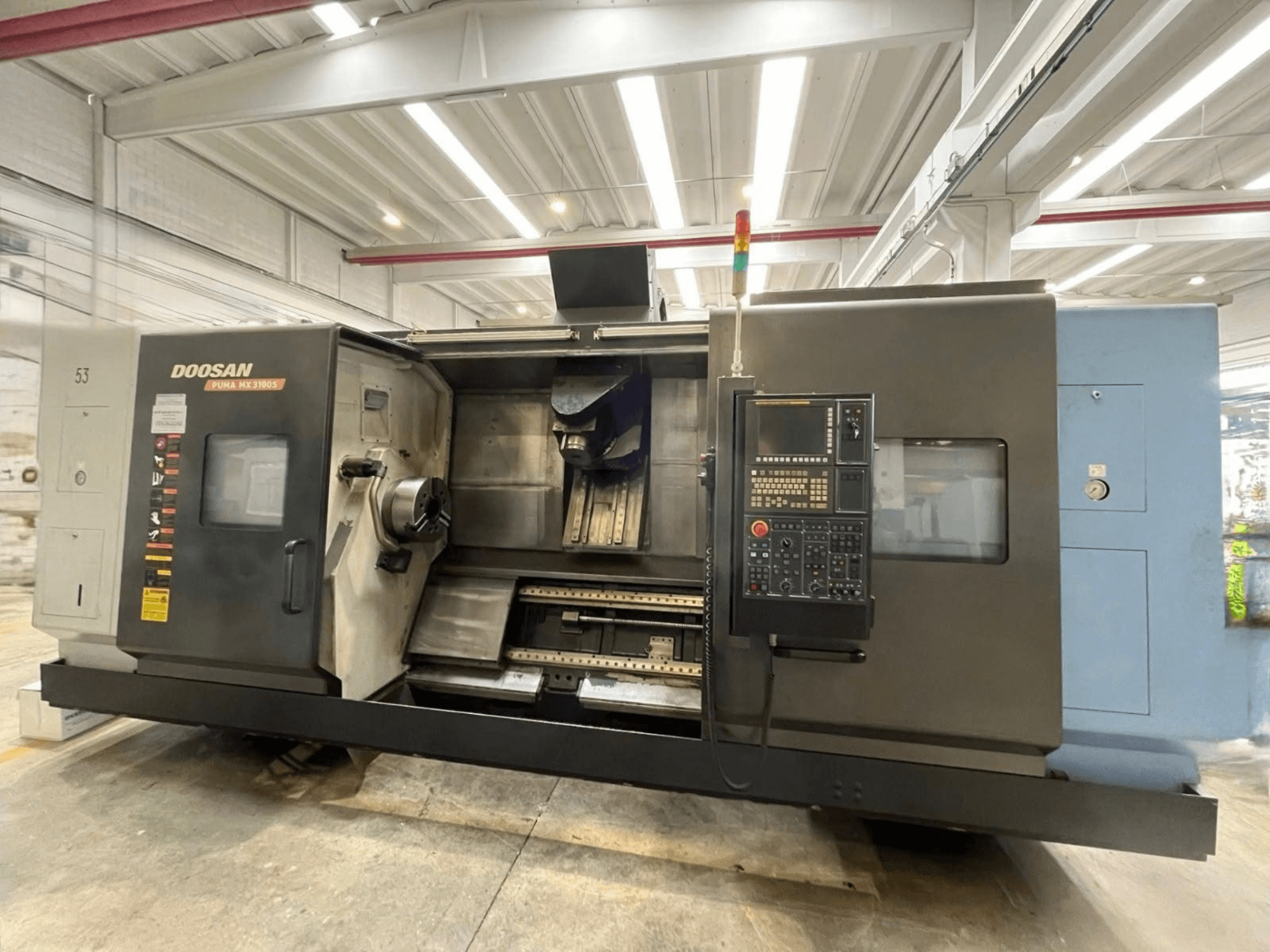

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Bâti : en fonte, avec des guidages à rouleaux linéaires sur tous les axes

Broche gauche (principale)

• Pointe de broche : ASA A2-11

• Mandrin : hydraulique à 3 mors, Ø 315 mm

• Puissance maximale disponible à partir de : 238 tr/min

• Couple maximal : 1 003 / 1 203 Nm

• Moteur de broche intégré ; roulement avant Ø 160 mm

• Alésage de la broche : 115 mm ; diamètre intérieur du tube de traction : 103 mm

• Positionnement C1 : continu/interpolé, résolution de 0,001°, blocage hydraulique de la broche

Broche droite (secondaire)

• Pointe de la broche : ASA A2-8

• Mandrin : hydraulique à 3 mors, Ø 254 mm

• Vitesse : 40–4 000 tr/min

• Puissance du moteur (plage électronique basse/haute) : 15/22 kW | 22/26 kW

• Puissance maximale disponible à partir de : 450 tr/min

• Couple maximal : 398 / 539 / 700 Nm

• Moteur de broche intégré ; roulement avant Ø 130 mm

• Alésage de la broche : 86 mm ; diamètre intérieur du tube d’extraction : 77 mm

• Positionnement C2 : continu/interpolé, résolution de 0,001°, blocage hydraulique de la broche

Courses des axes

• B (rotation de la tourelle supérieure) : 240° (±120°)

• A (translation de la broche vers la droite) : 1 550 mm

• C1/C2 (rotation de la broche) : ±360°

Déplacements rapides / avances

• X1 / Z1 / Y : 36 / 36 / 26 m/min

• Axe A : 30 m/min

• Rotation de l'axe B : 42 tr/min

• Axes C1 / C2 : 400 tr/min

• Avance d'interpolation X1/Z1 : jusqu'à 500 mm/tour

Tourelle supérieure orientable / broche de fraisage

• Tête orientable entraînée par l'axe B avec came à rouleaux (RGC)

• Usinage sur la broche gauche ou droite

• Résolution de l'axe B : 0,001° ; jusqu'à 4 axes simultanés avec FANUC 31i-A

• Verrouillage mécanique Hirth : orientation de la tête 5° ; orientation de la broche pour outils à arêtes multiples 30°

• Interface de broche : Capto C6 (double contact)

• Vitesse : 60–12 000 tr/min

• Puissance du moteur (plage électronique basse/haute) : 10/15/18,5 kW | 15/18,5/22 kW

• Puissance maximale disponible à partir de : 1 500 tr/min ; couple maximal : 64 / 96 / 118 Nm

• Moteur intégré ; capteur pneumatique pour la confirmation du serrage de l’outil

• Système de refroidissement centralisé ; taraudage rigide

Changeur d’outils automatique

• Type : au sol, à double bras ; magasin mobile sur l'axe Z

• Entraînements : bras de changement d'outil et rotation de la chaîne d'outils à servocommande

• Conique : Capto C6

• Temps de changement d'outil : d'outil à outil 1,8 s ; de copeau à copeau 10 s

• Diamètre maximal de l'outil : 130 mm (emplacement adjacent vide) / 90 mm (emplacement adjacent occupé)

• Longueur maximale de l'outil : 400 mm

Capacité d'usinage

• Diamètre maximal de rotation au-dessus du banc : 1 000 mm

• Diamètre maximal de tournage au-dessus du chariot : 700 mm

• Diamètre maximal de tournage à partir du mandrin : 670 mm (tête supérieure à 0°) / 760 mm (tête supérieure inclinée)

• Longueur maximale de tournage entre pointes : 1 500 mm

• Distance maximale entre les extrémités des broches : 1 540 mm

• Capacité de perçage de l'axe Y : Ø 230 mm (± 115 mm)

• Capacité maximale de la barre : gauche Ø 102 mm ; droite Ø 76 mm

• Poids maximal de la pièce non soutenue : gauche 400 kg ; droite 220 kg

Lubrification et équipement standard

• Lubrification haute pression via la broche supérieure : 12 bars

• Refroidissement externe de la broche supérieure : 8 bars

• Capacité du réservoir de liquide de refroidissement : 580 litres

• Système de lubrification automatique

• Système hydraulique centralisé avec refroidisseur à haut rendement

• Armoire électrique avec échangeur de chaleur

• Éclairage de la zone de travail ; voyant d'alarme/d'état tricolore

• Matériel d'installation ; déclaration de conformité CE

Caractéristiques de la commande numérique FANUC 31i-A

• Écran LCD couleur 10,4 pouces ; clavier étendu

• Programmation conversationnelle Manual Guide-i

• Incrément minimal programmable : linéaire 0,001 mm ; rotatif 0,001°

• Manivelle électronique : fixe et portable

• Compensation d'outils : 499 paires

• Vitesse de surface constante ; taraudage rigide

• Interpolation polaire/cylindrique/hélicoïdale ; conversion de coordonnées 3D

• Macro B personnalisée FANUC ; imbrication de sous-programmes sur 10 niveaux

• Mémoire programme : 512 Ko ; jusqu’à 1 000 programmes

• Interfaces : RS-232C, emplacement pour carte mémoire, Ethernet

• Synchronisation entre les broches gauche et droite

Équipement supplémentaire

• Convoyeur à copeaux : type à charnières, évacuation vers la droite
