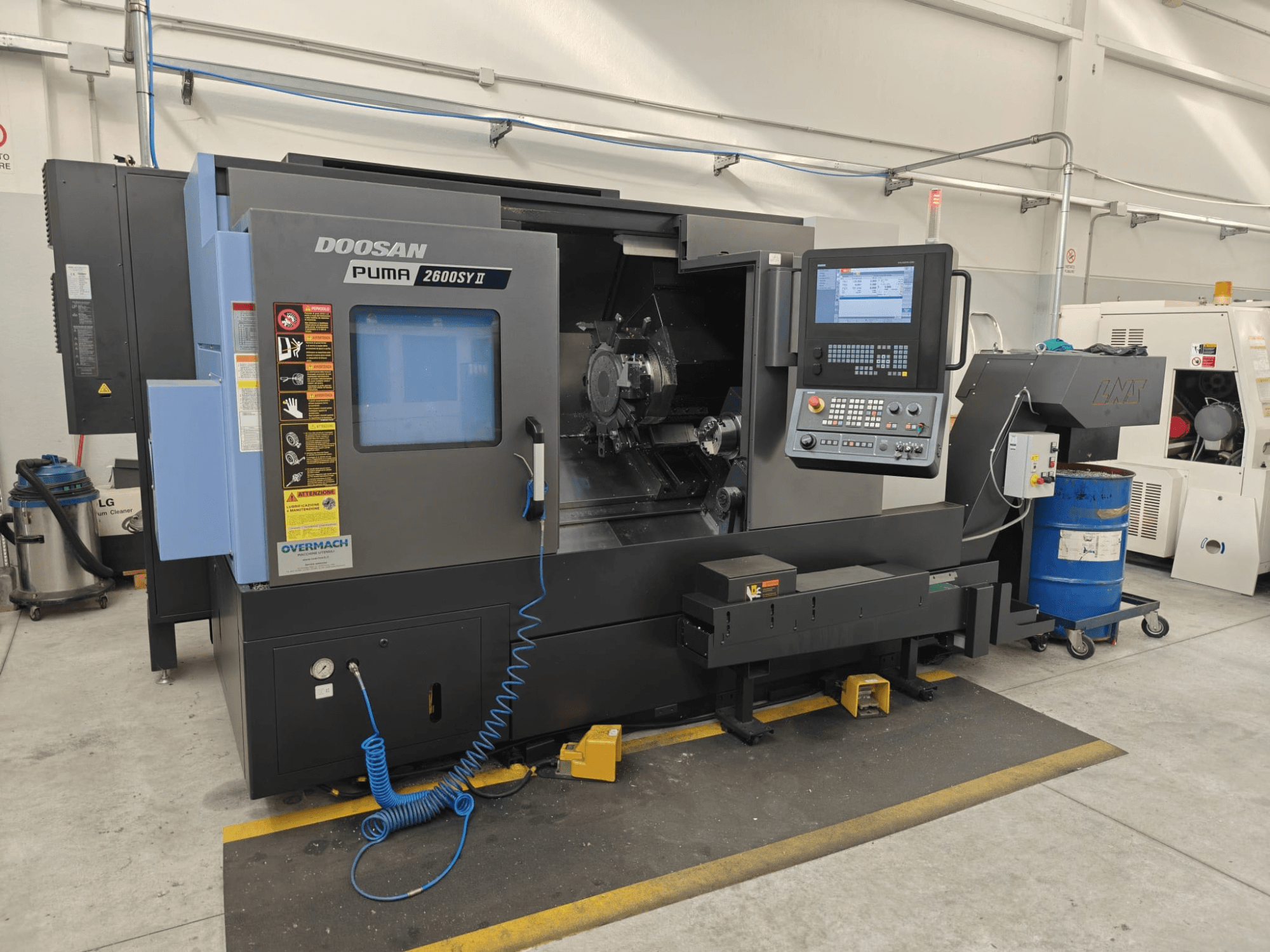

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Axes commandés : X, Z, Y, B, C1, C2

• Banc incliné : 30°

Courses et avances rapides

• Course de l'axe B (contre-broche) : 830 mm

• Axe C1 : ±360°

• Axe C2 : ±360°

• Avance rapide (X / Z / Y / B) : 30 / 30 / 10 / 30 m/min

Broche principale

• Pointe de broche : ASA A2-8

• Mandrin hydraulique : 254 mm, à 3 mors

• Couple max. : 730 Nm

• Alésage de la broche : 91 mm

• Diamètre intérieur du tube de traction : 82 mm

• Moteur de broche intégré

• Résolution de positionnement C1 : 0,001°

Contre-broche

• Pointe de broche : ASA A2-5

• Mandrin hydraulique : 170 mm, à 3 mors

• Plage de vitesse : 60–6 000 tr/min

• Puissance du moteur : 18,2 kW

• Couple max. : 220 Nm

• Alésage de la broche : 62 mm

• Diamètre intérieur du tube de traction : 50 mm

• Moteur intégré

• Résolution de positionnement C2 : 0,001°

• Course de l'éjecteur de pièce : 120 mm

Capacité d'usinage

• Envergure maximale au-dessus du banc : 780 mm

• Envergure max. au niveau de la porte avant : 680 mm

• Diamètre maximal de tournage au-dessus du chariot : 630 mm

• Diamètre de tournage max. : 376 mm

• Longueur maximale de tournage entre pointes : 760 mm

• Capacité maximale de la broche principale : 81 mm

• Capacité maximale de la barre, contre-broche : 49 mm

• Capacité de fraisage excentré (axe Y) : 105 mm (±52,5 mm)

• Poids maximal de la pièce en porte-à-faux : 260 kg

• Poids maximal de la pièce avec le contre-broche : 520 kg

Tourelle et outils motorisés

• Type de tourelle : BMT-65

• Positions d'indexation de la tourelle : 24

• Postes d'outils : 12 (les 12 sont entraînés)

• Temps d'indexation : 0,15 / 0,65 s

• Dimensions de l'outil de tournage : 25 × 25 mm

• Capacité d'alésage : Ø 50 mm / Ø 32 mm

• Vitesse des outils motorisés : 50–5 000 tr/min

• Puissance de l'outil motorisé : 4,1 / 7,79 kW

• Couple max. de l'outil entraîné : 79,8 Nm

• Capacité ER-32 : Ø 3 à 20 mm

• Taraudage rigide : Oui
