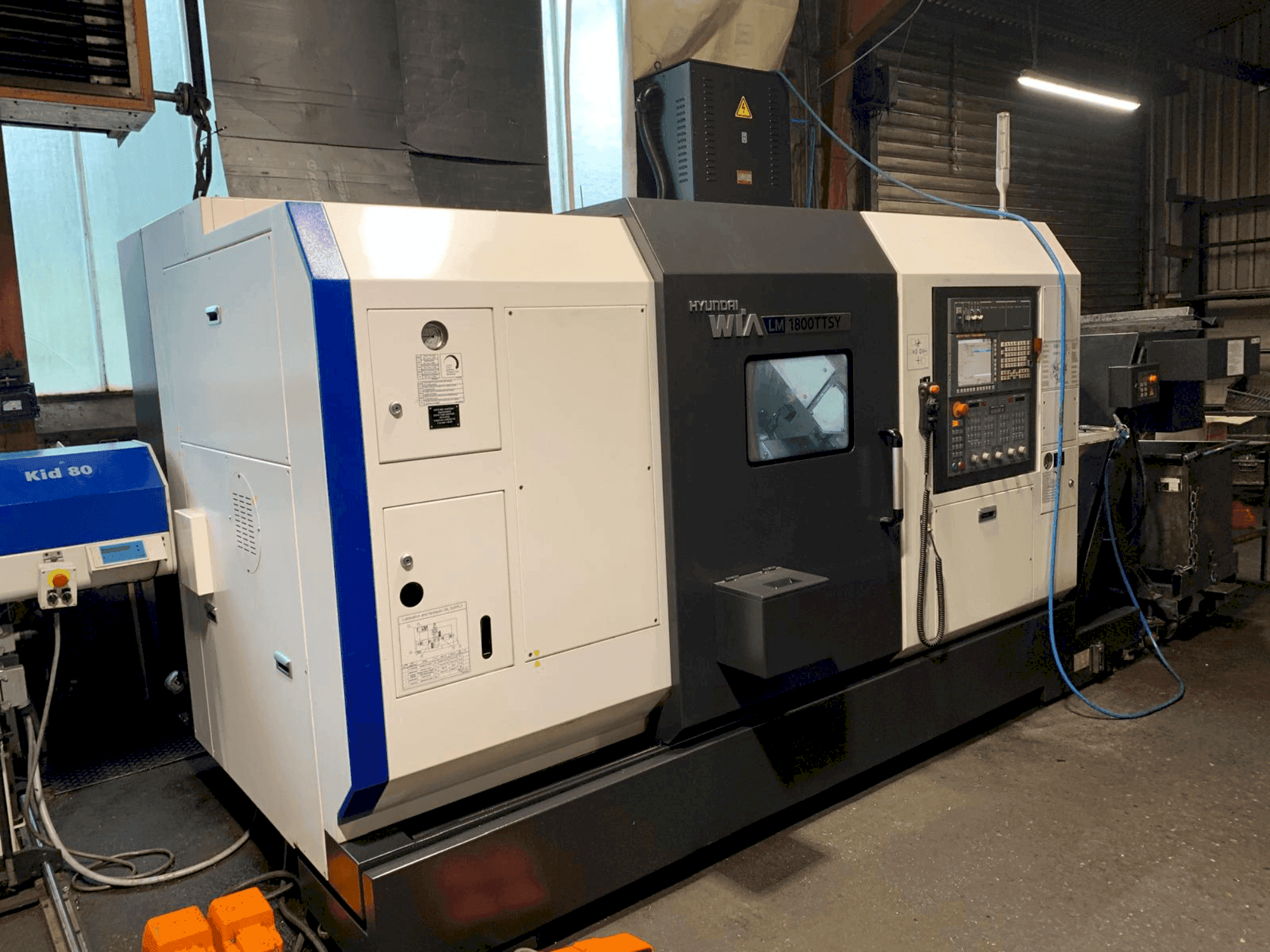

Vue de face de la machine Hyundai Wia LM 1800TTSY

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

165.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce tour horizontal 4 axes Hyundai Wia LM 1800TTSY a été fabriqué en 2021. Il est équipé d'un tour à banc incliné avec broche principale et contre-broche, de deux têtes de tourelle et d'un axe Y avec outils entraînés. Équipé d'une commande Fanuc F31i A, il prend en charge un diamètre de tournage de 230 mm et une longueur de 673 mm. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez à la machine Hyundai Wia LM 1800TTSY que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Hyundai Wia
  • année: 2021
  • MODÈLE: LM 1800TTSY
  • heures de production: 280
  • type d'application: Tournage
  • Emplacement: Allemagne
  • type de machine: Tour horizontal
  • disponibilité: Immédiatement
  • marque de l'unité de contrôle: FANUC

Informations techniques - Hyundai Wia LM 1800TTSY

Unité de contrôle

  • Marque: FANUC

Entraînement principal

  • Plage de vitesse de la broche: 5000 rpm 1/MIN
  • Puissance du moteur de la broche: 11/22 kW
  • Conicité de l'outil: A2-6
  • Nombre d'axes: 4

Mouvement

  • X-AXIS Mouvement: 165/195 mm
  • Y-AXIS Mouvement: +- 50 mm
  • Z-AXIS Mouvement: 700/720 mm

Tourelle

  • Nombre de tourelles: 2

Tools

  • Nombre d'index: 2x12

Supports

  • Convoyeur de copeaux: Oui
  • Refroidissement interne: Oui

    Équipement supplémentaire

    • - Interface USB
    • - Feu de signalisation tricolore
    • - 1 jeu de mâchoires souples
    • - CHIP CONVEYOR HS avec éjection latérale
    • - Transformateur avec câble
    • - Pistolet manuel à air comprimé
    • - Interface du chargeur de barres // Interface du chargeur de barres
    • - Broche principale du collecteur de pièces
    • - Déchargeur de pièces : Système de déchargement des pièces pour la contre-broche, y compris le convoyeur de pièces.
    • - Éjecteur de pièces / Diamètre de la pièce : 230 mm / Diamètre de la pièce : 673 mm

    Informations supplémentaires

      Avantages de la machine

      • Avantages techniques de la machine:
        • - Guidage linéaire (z) et à plat (x/y) 45 degrés
        • - Ø de tournage : 230 mm // longueur de tournage : 673 mm
        • - Taille du mandrin des deux broches : 8 pouces (~210 mm)
        • - Axe c de la tourelle, 0. 001° // axe y de la tourelle, +- 50 mm - tourelle supérieure
        • - Outils entraînés : 5000 tr/min, 5,5 kw
        • - 1 x outils à entraînement axial // 1 x outils à entraînement radial
        • - Palpeur automatique d'outils
        • - Réservoir de liquide de refroidissement 270 litres // buse de liquide de refroidissement standard
        • - Refroidissement interne 30 bar
        • - Pompe à liquide de refroidissement 30 bars (60hz)

      Informations supplémentaires

      • - Contour d'interférence fortement réduit Meilleure accessibilité à la pièce Stabilisation de la pièce par traction axiale contre la butée de la pièce Type de mandrin : SPANNTOP mini Modèle de mandrin : Axzug Taille du mandrin : 65 Norme de cône court : DIN ISO 702-1 Taille du cône court : Taille 6 Longueur du dispositif de serrage : 155,00 mm Diamètre frontal : 111,00 mm Diamètre extérieur maximal : 165,00 mm Position de serrage : 65.00 mm Filetage du dispositif de serrage : M102x1,5 Conception de base de la butée : Serré Type d'actionnement : Actionnement électrique Options de mandrins supplémentaires : Oui Montage de la butée avant : Oui Qualité de l'équilibre : 4.0 Adaptateur de tube de traction selon le dessin Pour le dispositif de serrage [ZCHN] : A054288.0009C Raccord [du dispositif de serrage] : Filetage interne Désignation du filetage du dispositif de serrage : M102x1.5 Longueur du filetage du dispositif de serrage : 17.00 mm Position du filetage du dispositif de serrage : 65,00 mm Force d'actionnement maximale : 65.00 kN Fabricant de la machine : Hyundai WIA Désignation de la machine : LM1800TTSY-HSP Raccord [du tube de traction] : Filetage externe Désignation du filetage : M74x1.5 Longueur du filetage : 40.00 mm Position avant du tube de traction : 57.50 mm Course du cylindre de serrage : 17.50 mm Diamètre de l'alésage de la broche : 76,00 mm Diamètre intérieur du tube de traction : 66,00 mm SPANNTOP mini Axfix 65 KK6 Type de mandrin : SPANNTOP mini Modèle de mandrin : Axfix Taille du mandrin : 65 Norme de cône court : DIN ISO 702-1 Taille du cône court : Taille 6 Type de mandrin : SPANNTOP mini Modèle de mandrin : Axfix Taille du mandrin : 65 Standard de cône court : DIN ISO 702-1 Taille du cône court : Taille 6 Longueur du dispositif de serrage : 138,00 mm Diamètre frontal : 119,00 mm Diamètre extérieur maximal : 167,00 mm Position de serrage : 50.00 mm Filetage du dispositif de serrage : M94x1,5 Conception de base de la butée : Serré Type d'actionnement : Actionnement électrique Options de mandrins supplémentaires : Oui Montage de la butée avant : Oui Qualité de l'équilibre : 4.0 Adaptateur de tube de traction selon le dessin Pour le dispositif de serrage [ZCHN] : A071618.0004C Raccord [du dispositif de serrage] : Filetage interne Désignation du filetage du dispositif de serrage : M94x1.5 Longueur du filetage du dispositif de serrage : 17.00 mm Position du filetage du dispositif de serrage : 50,00 mm Force d'actionnement maximale : 45.00 kN Fabricant de la machine : Hyundai WIA Désignation de la machine : LM1800TTSY-GSP Connexion [du tube de traction] : Filetage externe Désignation du filetage : M74x1.5 Longueur du filetage : 40.00 mm Position avant du tube de traction : 57.50 mm Course du cylindre de serrage : 17.50 mm Diamètre de l'alésage de la broche : 76,00 mm Diamètre intérieur du tube de traction : 66,00 mm

    *Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

    Votre gestionnaire de compte :

    Borja Garcia

    Borja Garcia est l'un de nos experts en commerce de machines d'occasion et sera votre contact direct pour toute autre question sur la machine. N'hésitez pas à la contacter.

    prendre contact

    Conditions de paiement

    • Paiement à l'avance

    • Financement d'actifs
