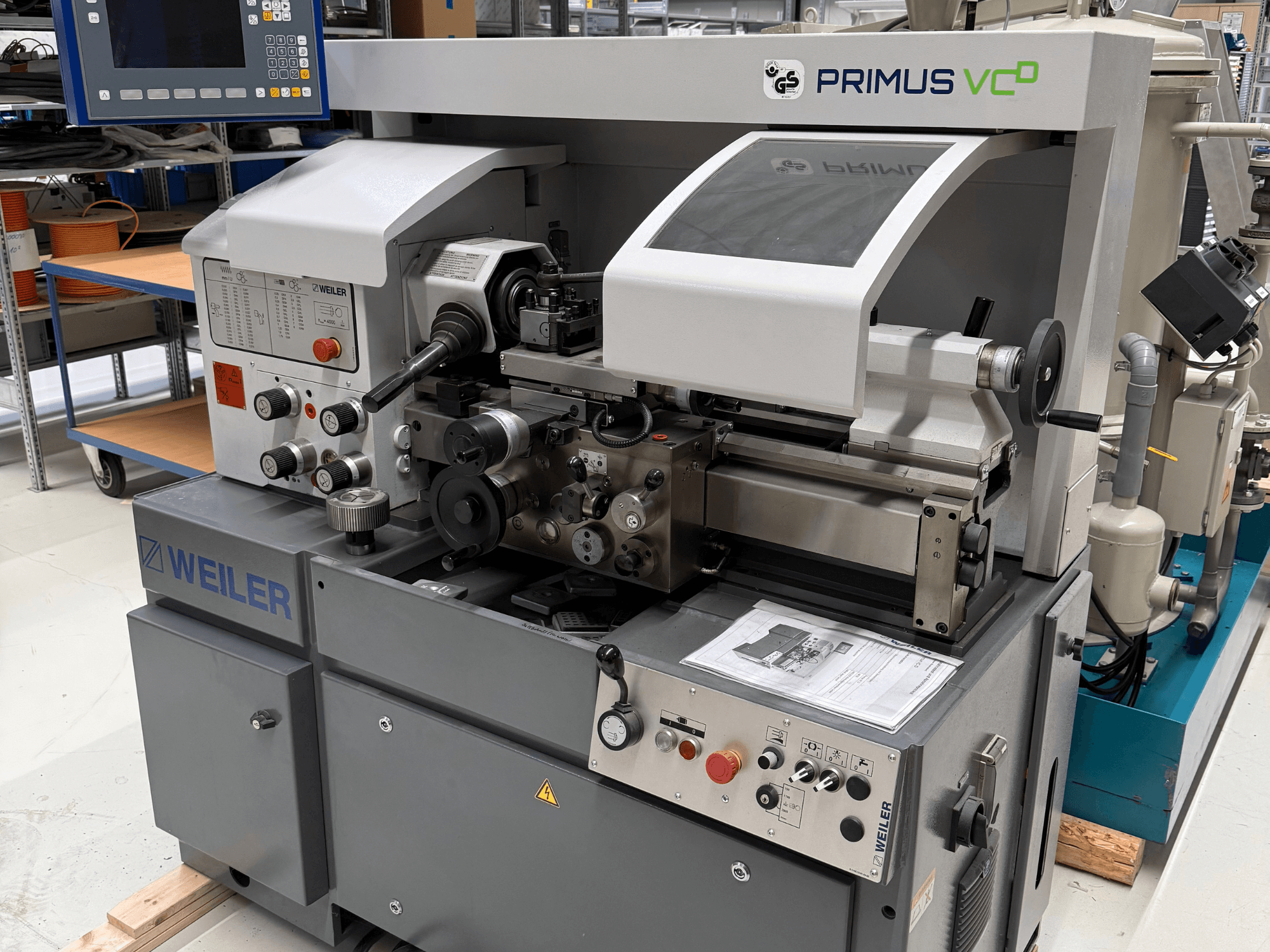

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Type de machine : tour à centres

• Longueur de tournage / Distance entre pointes : 500 mm

• Diamètre utile au-dessus du banc : 280 mm

• Diamètre de rotation au-dessus du chariot transversal : 150 mm

• Pointe de broche (DIN 55027) : taille 5

• Diamètre du palier avant : 70 mm

• Alésage de la broche : 43 mm

• Cône interne de la broche principale : ME 50

• Puissance d'entraînement (cycle de service de 100 %) : 4 kW

• Plage de vitesse de la broche : 30 – 4 000 tr/min

• Nombre de vitesses d'avance : 24

• Plage d'avance longitudinale : 0,02 – 0,63 mm/tr

• Plage d'avance transversale : 0,006 – 0,20 mm/tr

• Plage de filetages métriques : 0,25 – 8 mm

• Plage de pas de filetage en pouces : 80 – 2 TPI

• Plage de pas modulaire : 0,25 – 4 modules

• Plage de pas diamétral (DP) : 200 – 5 DP

• Diamètre de la broche de la contre-poupée : 40 mm

• Course de la broche de la poupée mobile : 85 mm

• Cône de la poupée mobile : MT3

• Tension de fonctionnement : 400 V

• Tension de commande : 24 V CC

• Puissance connectée : 7,5 kVA

• Courant nominal : 15,5 A

• Fréquence : 50 Hz

• Fusibles principaux : 25 A

• Poids de la machine : 1 050 kg

• Dimensions de la machine (L × l × H) : 1 570 × 890 × 1 700 mm

Équipement supplémentaire

• Porte-outils à changement rapide à 4 positions PARAT taille 1, comprenant 1 porte-outil WD 1/12

• 2 porte-outils WD 1/12

• Mandrin à pince à levier pour pinces 173 E

• 13 pinces 173 E, plage de serrage : 3–15 mm (par pas de 1 mm)

• Lunette fixe à mâchoires à rouleaux, capacité : 15–100 mm

• Pare-copeaux mobile avec fenêtre de visualisation

• 8 × éléments de mise à niveau
