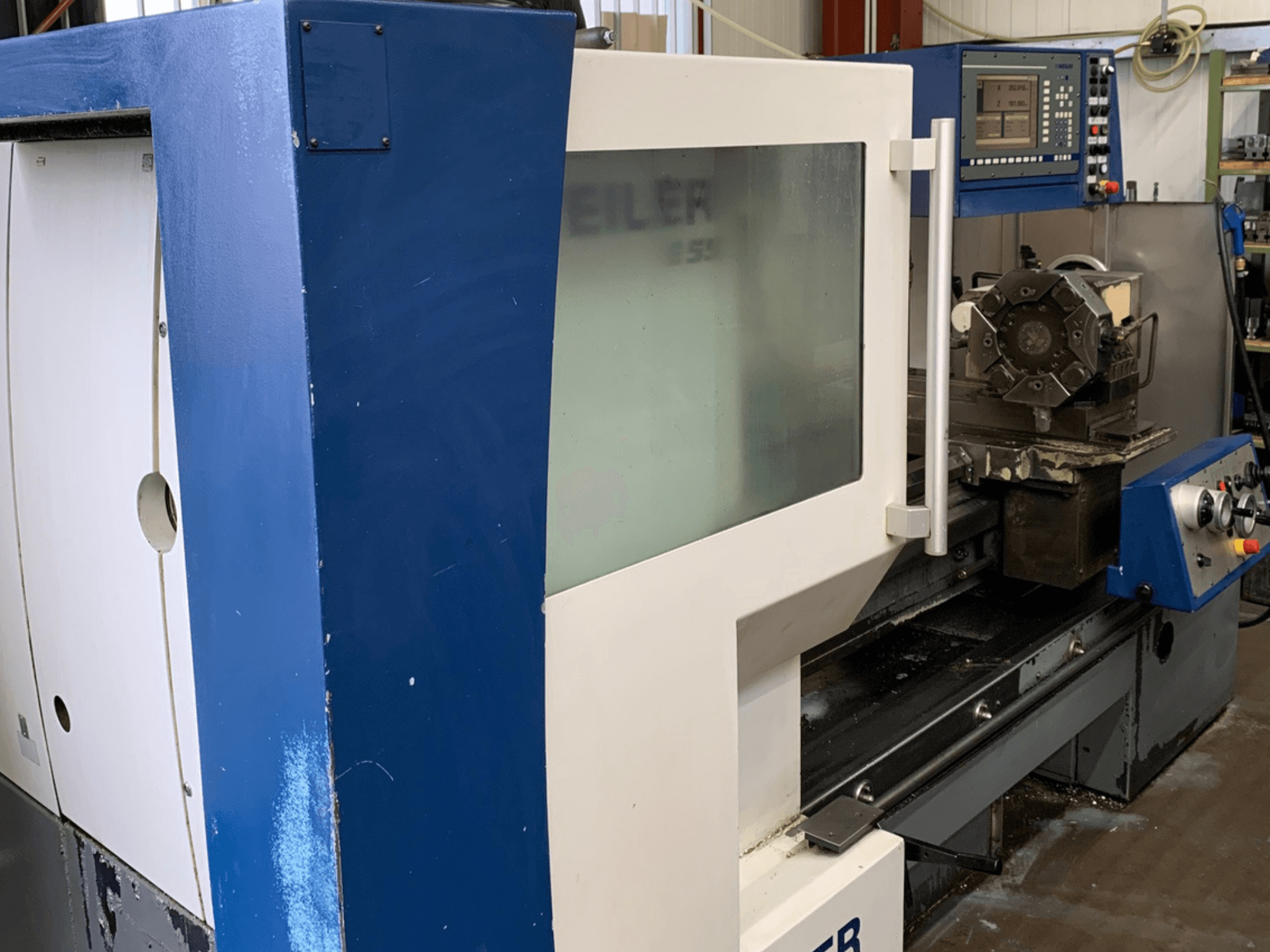

Weiler - E55X1000 DE-TUR-WEI-2007-00002

• Cône interne : Métrique 90

• Diamètre de la broche dans le roulement avant : 120 mm

• Alésage de la broche : 83 mm

• Diamètre de la bride : 500 mm

• Diamètre de rotation maximum : 315 mm

• Couple maximal : 1600 Nm

• Système d'outils : Sauter 8 fois

• Nombre de positions d'outils : 8

• Taille de la queue de l'outil : 32 x 25 mm

• Interface de la tourelle : Capto C4

• Nombre de glissières frontales : 1

• Entraxe : 1100 / 2100 mm

• Longueur de tournage : 340 mm

• Cône de la contre-pointe : MK 5

• Diamètre du fourreau de la contre-pointe : 80 mm

• Course du fourreau de la contre-pointe : 200 mm

• Course maximale de la contre-pointe : 1000 / 2000 mm

• Vitesses en service continu (S1) :
  Stade I de l'engrenage : 89 tr/min
  Stade II de l'engrenage : 355 tr/min

• Niveau d'émission : 80 dB(A)

• Tension de fonctionnement : 400 V

• Tension de commande : DC 24 V

• Charge connectée : 30 kVA

• Courant nominal : 43 A

• Fréquence : 50 Hz

• Fusibles principaux : 50 A

• Note d'information : la vis à billes de l'axe Z fait du bruit, mais la précision dimensionnelle n'est pas affectée.

Équipement supplémentaire

• Système d'extraction
