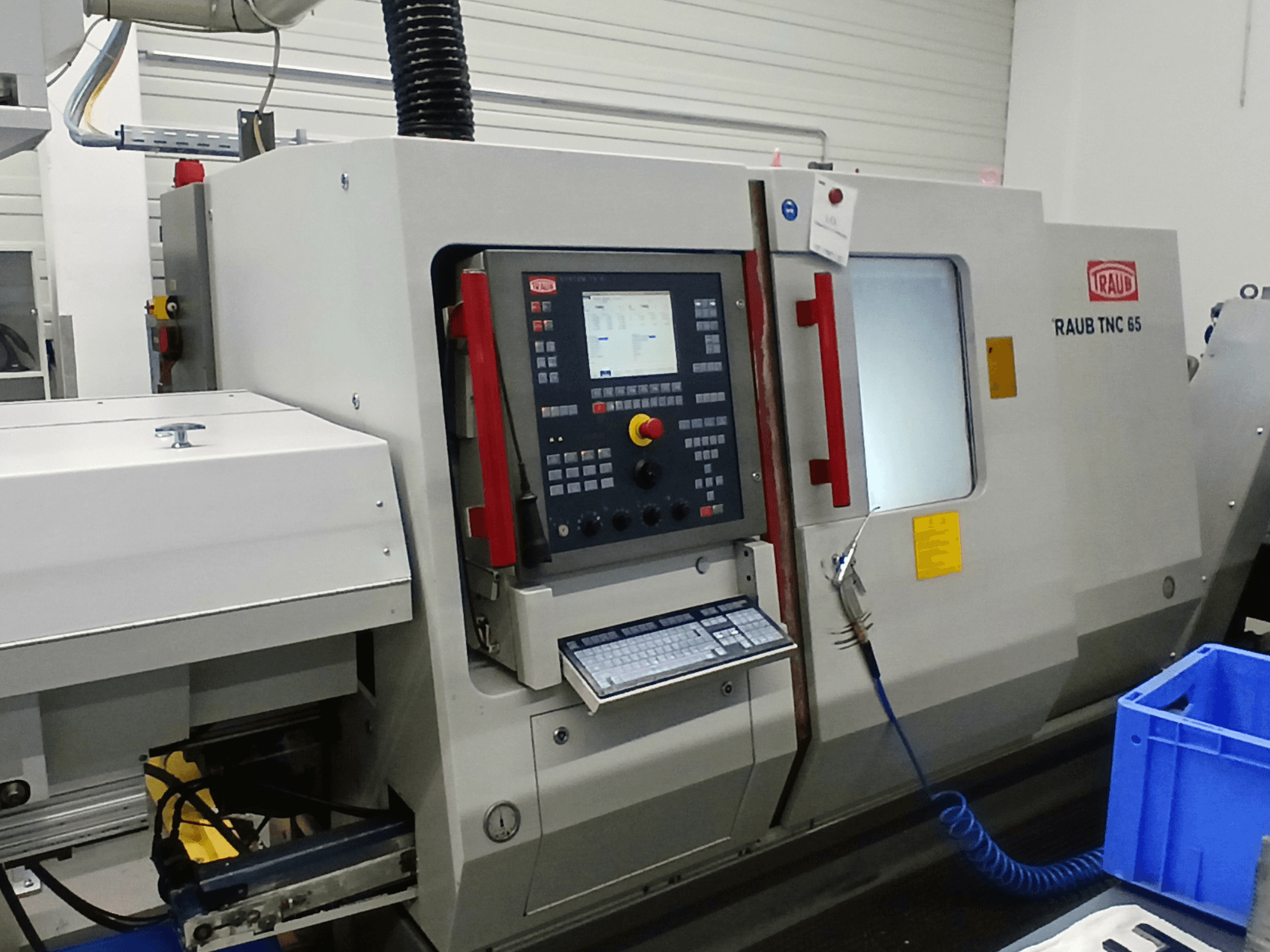

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Système de commande : TX8i avec processeur RISC 64 bits haute performance et processeur PLC haute performance supplémentaire, PC intégré
- Commande TX8i avec écran plat couleur TFT et volant électronique
- Transformateur multigamme pour 460V / 400V / 380V / 220V / 200V, 50 Hz
- Tension de fonctionnement de la machine : 400V 50 Hz
- Tension de fonctionnement des accessoires : 230V 50 Hz
- Tension de commande : 24V DC
- Conçue pour l'usinage des métaux et des plastiques avec une arête de coupe définie
- Longueur maximale de tournage : 450 mm
- Alésage de la broche principale : 65 mm
- Trou de passage de la broche : 65 mm
- Diamètre de serrage maximal en fonction du système de pince de serrage : 60 mm
- Diamètre du palier avant : 66 mm
- Pince de serrage standard : DIN 6343
- Diamètre de serrage maximal : 65 mm
- Couple de la broche principale : 230 Nm
- Broche principale Axe C à commande numérique
- Vitesse d'avance rapide de l'axe X : 7,5 m/min
- Force d'avance de l'axe X à 100 % du cycle de travail : 5000 N
- Vis à billes de l'axe X : 32×5 mm
- Vitesse d'avance rapide de l'axe Z : 10 m/min
- Force d'avance de l'axe Z à 100 % du cycle de travail : 8000 N
- Vis à billes de l'axe Z : 32×10 mm
- Vitesse d'avance rapide de l'axe Y : 3 m/min
- Course de l'axe Y : ±35 mm
- Force d'avance de l'axe Y à 100 % du cycle de travail : 8000 N
- Vis à billes de l'axe Y : 25×5 mm
- Stations d'outils : 10 (14 en option)
- Taille du porte-outil : Ø30×55 mm
- Taille du porte-outil alternatif : Ø25×48 mm
- Taille de la queue de l'outil : 20×20 mm
- Taille de la queue de l'outil alternatif : 16×16 mm
- Vitesse maximale de la contre-broche : 4000 tr/min
- Diamètre de serrage maximum de la contre-broche : 65 mm
- Puissance de la contre-broche : 11 kW
- Plage de puissance constante de la contre-broche : 1:8
- Couple de la contre-broche : 210 Nm
- Vitesse de déplacement rapide de la contre-broche : 10 m/min
- Course de la contre-broche : 520 mm
- Force d'avance de la contre-broche à 100% du cycle de travail : 6000 N
- Vis à billes de la contre-broche : 32×20 mm
- Axe C de la contre-broche avec contrôle synchrone de la vitesse
- Entraînement d'outil tourelle 1 : 3,1 kW, 4000 tr/min
- Entraînement d'outil tourelle 2 : 3,1 kW, 4000 tr/min
- Surveillance d'outil TX8i avec contrôle d'usure et de rupture par surveillance du moteur de l'axe
- Taraudage sans mandrin de compensation
- Logiciel TRAUB Polyform pour la programmation du fraisage avec l'axe C (frontal, longitudinal, surface cylindrique)
- Préparation de la connexion au réseau Ethernet avec interface RJ45
- Logiciel de contre-broche pour l'axe Z/V avec position finale définie (transfert de face)
- Pression du système hydraulique : 70 bar
- Capacité du réservoir hydraulique : 70 l
- Pression de la pompe de refroidissement : 12 bar
- Capacité du réservoir de liquide de refroidissement avec le convoyeur de copeaux : 435 l
- Puissance électrique connectée : 39 kW
- Poids de la machine avec contre-broche et armoire électrique : 5200 kg
- Niveau sonore : 73 dB(A)
- Température ambiante admissible : 5-40 °C
- Humidité relative maximale à 40 °C : 50 %
- Surface de travail section tourelle : 450 mm
- Zone de travail jusqu'à la contre-broche : 520 mm
- Surface de travail totale : 728 mm
- Distance minimale F au contour de la contre-broche : 127 mm

- La machine dispose d'un axe Y sur la tourelle 1, mais pas sur la tourelle 2.

Équipement supplémentaire

- Dispositif de déchargement des pièces avec pince dans la tourelle 2
- Convoyeur à copeaux à bande articulée, hauteur de déchargement 1200 mm
- Système de refroidissement à haute pression avec étages de pression programmables 20 / 5 bar
- Préparation pour système d'extraction et de filtrage, connexion Ø200 mm, prise 400V
- Préparation pour l'interface de l'alimentateur de barres DNH 61
