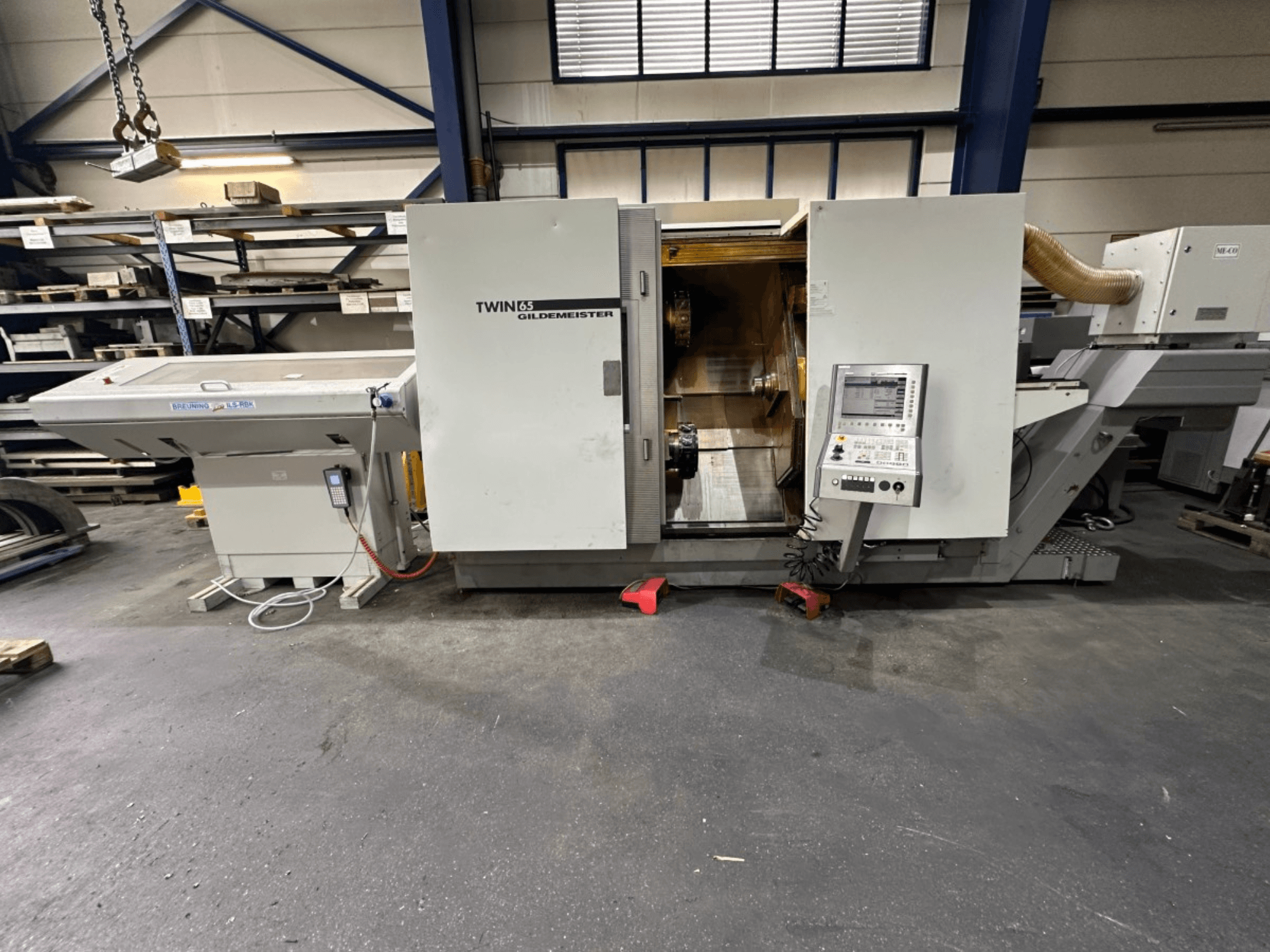

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• 2 unités disponibles, machines identiques

• Conception de la machine : banc incliné à 60°

• Guidages : guidages à rouleaux

• Diamètre maximal de tournage : 250 mm

• Diamètre de tournage maximal (standard) : 120 mm

• Longueur maximale de tournage : 900 mm

• Course X1 (chariot supérieur) : 300 mm

• Course Z1 (chariot supérieur) : 650 mm

• Course Y1 (en option) : ±40 mm

• Course X2 (chariot inférieur) : 180 mm

• Course Z2 (chariot inférieur) : 650 mm

• Course X3 (contre-broche) : 175 mm

• Course Z3 (contre-broche) : 670 mm

• Diamètre du mandrin de la broche principale : 175 / 200 mm

• Diamètre maximal de la tige (sans tubes réducteurs) : 62 / 65 mm

• Diamètre de l'alésage de la broche : 79 mm

• Diamètre de la pointe de la broche : 170 mm

• Diamètre de la pince de serrage : 66 mm

• Diamètre du palier avant : 120 mm

• Puissance de la broche principale (40/100 % ED) : 35 / 25 kW

• Plage de vitesse de la broche principale : jusqu’à 5 000 tr/min

• Couple de la broche principale (40/100 % ED) : 370 / 270 Nm

• Type d'entraînement de la broche : moteur à courant alternatif avec moteur de broche intégré

• Axe C : intégré pour l'arrêt orienté et le contournage

• Vitesse de l'axe C : 2 000 tr/min

• Couple de maintien de l'axe C : 270 Nm

• Puissance de la contre-broche (40/100 % ED) : 26 / 21 kW

• Plage de vitesse de la contre-broche : jusqu'à 5 000 tr/min

• Couple de la contre-broche (40/100 % ED) : 290 / 230 Nm

• Vitesse de l'axe C (contre-broche) : 2 000 tr/min

• Couple de maintien de l'axe C (contre-broche) : 230 Nm

• Avance rapide X/Z (chariot 1) : 30 / 30 m/min

• Force d'avance X/Z (chariot 1) : 4,0 / 7,0 kN

• Résolution de positionnement X/Z : 0,0005 mm

• Couple moteur axes X/Z : 6 / 10,5 Nm

• Vitesse du moteur X/Z : 3 000 tr/min

• Pas de vis à billes X/Z : 20 × 32 / 20 × 40 mm

• Déplacement rapide X/Y/Z (avec axe Y) : 30 / 15 / 30 m/min

• Force d'avance X/Y/Z : 4,0 / 4,0 / 7,0 kN

• Résolution de positionnement X/Y/Z : 0,0005 mm

• Couple moteur X/Y/Z : 6 / 6 / 10,5 Nm

• Vitesse du moteur X/Y/Z : 3 000 tr/min

• Pas de vis à billes X/Y/Z : 20x32 / 10x32 / 20x40 mm

• Avance rapide X/Z (chariot 2) : 30 / 30 m/min

• Force d'avance X/Z (chariot 2) : 4,0 / 7,0 kN

• Résolution de positionnement X/Z (chariot 2) : 0,0005 mm

• Couple moteur X/Z (chariot 2) : 6 / 10,5 Nm

• Vitesse du moteur X/Z (chariot 2) : 3 000 tr/min

• Pas de vis à billes X/Z (chariot 2) : 20x32 / 20x40 mm

• Déplacement rapide X/Z (chariot de la contre-broche) : 15 / 30 m/min

• Force d'avance X/Z (chariot de la contre-broche) : 4,0 / 7,0 kN

• Résolution de positionnement X/Z (contre-broche) : 0,0005 mm

• Couple moteur X/Z (contre-broche) : 10,5 / 10,5 Nm

• Vitesse du moteur X/Z (contre-broche) : 3 000 tr/min

• Pas de vis à billes X/Z (contre-broche) : 10x32 / 20x40 mm

• Nombre de postes d'outils : 12

• Porte-outil : VDI 30

• Type de changeur d'outils : tourelle

• Diamètre de la tige d'outil (DIN 69880) : 30 / 40 mm

• Nombre de postes d'outils motorisés : 12

• Outils motorisés : les 12 postes sont tous compatibles avec des outils motorisés

• Puissance des outils motorisés (40/100 % ED) : 11,7 / 8,4 kW

• Couple des outils motorisés (40/100 % ED) : 28 / 20 Nm

• Vitesse des outils motorisés : jusqu’à 4 000 tr/min

• Course de la contre-poupée (en option) : 300 mm

• Force de la contre-poupée : 150 / 630 daN

• Taille du mandrin : MK 4

• Capacité du réservoir hydraulique : 20 l

• Puissance de la pompe hydraulique : 2,2 kW

• Pression hydraulique max. : 90 bar

• Pression de serrage de la broche principale : 80 bar

• Pression de serrage de la contre-broche : 70 bars

• Pression de serrage de la poupée mobile : 50 bars

• Capacité du réservoir de liquide de refroidissement : 250 l

• Puissance de la pompe de liquide de refroidissement : 1,7 kW

• Débit de liquide de refroidissement à 6 bar : 20 l/min

• Raccordement électrique / puissance totale : 65 kVA

• Tension d'alimentation : 400 V

• Fréquence : 50 Hz

• Protection par fusible : 125 A

• Tolérance de tension : +6 % / -10 %

• Longueur de la machine : 5 032 mm

• Profondeur de la machine : 3 048 mm

• Hauteur de la machine : 2 445 mm

• Poids de la machine : 10 000 kg

• Niveau sonore en cours d'usinage : 77 dB(A)

• Niveau sonore au ralenti : 78 dB(A)

Équipement supplémentaire

• Palpeur tactile

• Convoyeur à copeaux

• Alimentation interne en liquide de refroidissement
