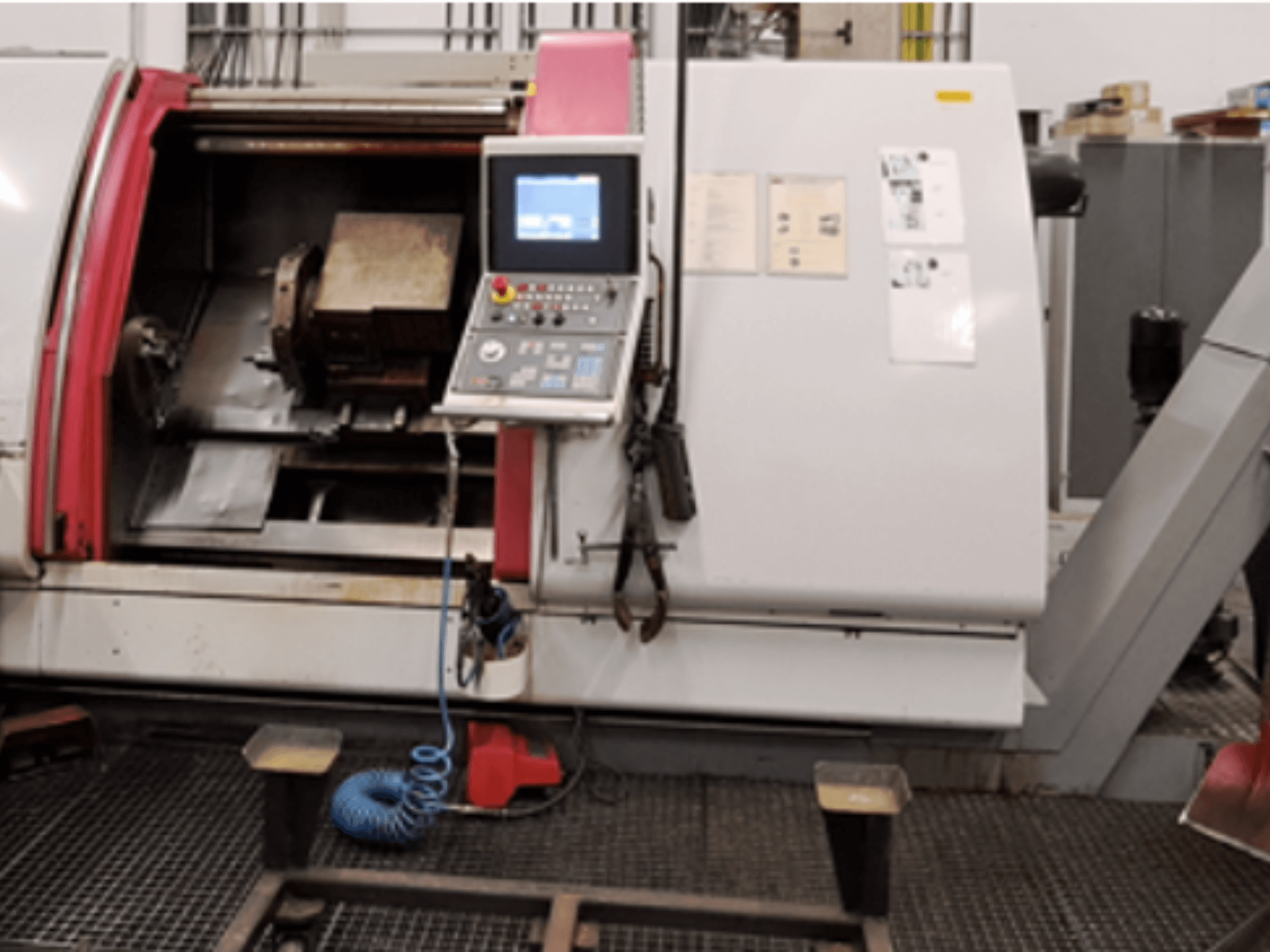

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Envergure maximale au-dessus du banc / du chariot : 680 mm / 670 mm

- Diamètre maximal de tournage au-dessus de la glissière frontale : 455 mm

- Longueur maximale de tournage : 1 097 mm / 2 097 mm

- Bride de tête de broche : 220 mm (taille 220h5)

- Alésage de la broche : 107 mm

- Diamètre avant du roulement de broche : 140 mm

- Diamètre maximal du mandrin : 315 mm / 400 mm

- Conique de la broche de la poupée mobile : MK 5 / MK 6

- Diamètre de la broche de la contre-poupée : 120 mm

- Course de la broche de la contre-poupée : 120 mm

- Système d'outillage : tourelle à disques

- Nombre de jeux de chariots : 1

- Nombre de chariots transversaux : 1

- Course longitudinale : 1 097 mm / 2 097 mm

- Course du chariot frontal : 320 mm

- Couple max. : 650 Nm / 2 000 Nm

- Force d'avance (longitudinale / transversale) : 15 000 N / 8 000 N

- Avance rapide (longitudinale / transversale) : 30 m/min / 24 m/min

- Plage de vitesse d'avance : 0,5 - 5 000 mm/min

- Type de moteur d'entraînement principal : B3

- Moteur d'entraînement de l'avance X-plan : Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3 000 tr/min, IP64)

- Moteur d'entraînement de l'avance Z (longitudinale) : Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3 000 tr/min, IP64)

- Moteur de lubrification : Vögele 113.50.000701C (0,13 kW, 2 200 tr/min, IP44)

- Moteur hydraulique : 2,2 kW, 1 450 tr/min, IP54

- Puissance connectée / Alimentation requise : 58 kVA

- Tension : 400 V

- Fréquence : 50 Hz

- Courant : 85 A

- Intensité nominale du fusible : 100 A

- Tension de commande : 230 V CA / 24 V CC

- Encombrement au sol : 8,41 m x 4,3 m x 2,41 m (5 607/6 657 x 3 285 x 2 405 mm)

- Poids de la machine : 8 700 kg / 10 000 kg

- Équipement supplémentaire : convoyeur de copeaux avec bac à copeaux, système de refroidissement, unité de filtration des gaz d'échappement (IFM)
