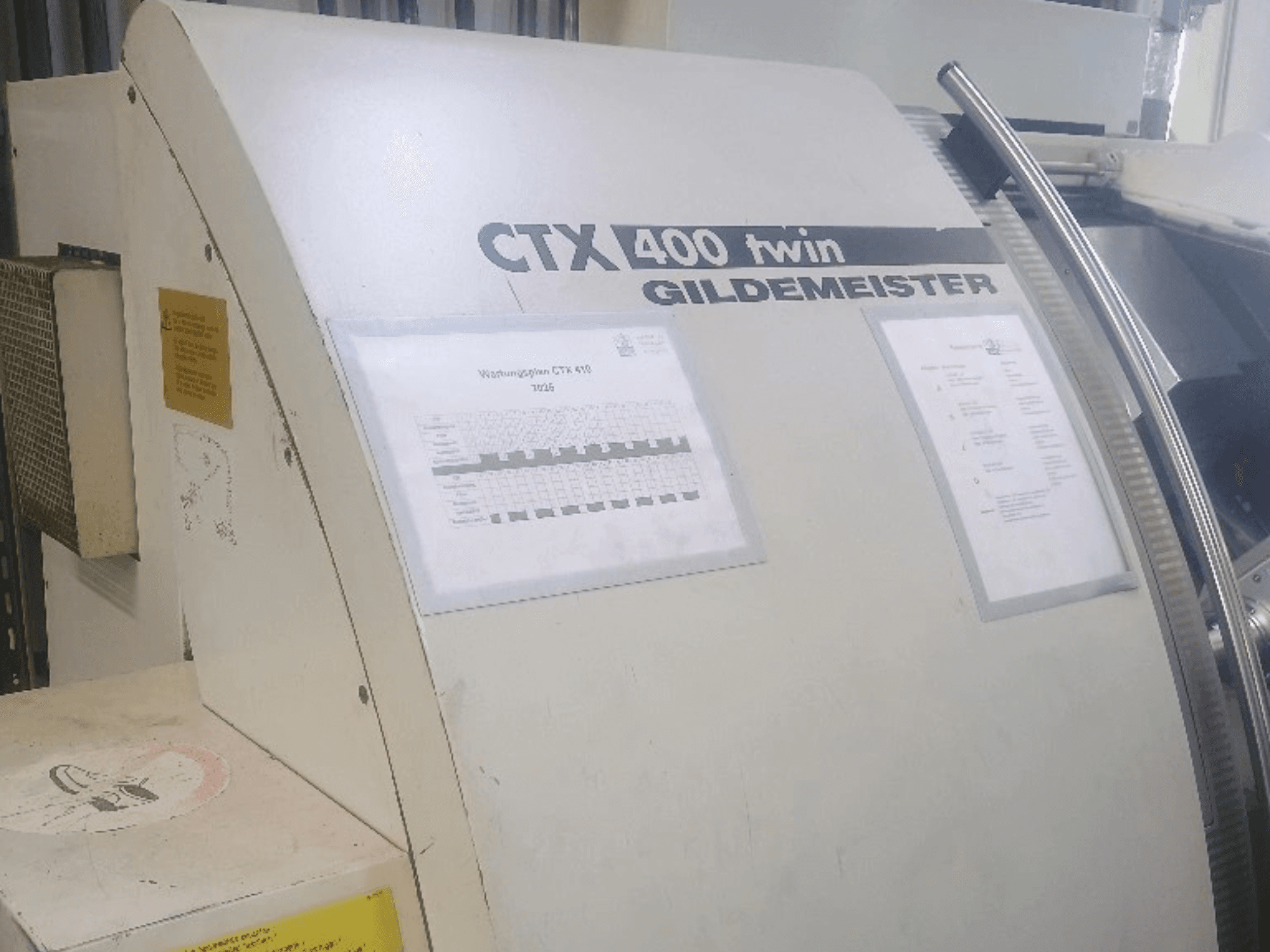

Tour horizontal double Gildemeister CTX 400, vue de face, montrant les panneaux de commande et la documentation technique.

Gildemeister CTX 400 twin

Galerie de photos

22.000 €

prix gindumac

(Ex works)

Obtenir un devis officiel

Gildemeister - CTX 400 twinAT-TUR-GIL-2001-00001

Name: Gildemeister CTX 400 twin
Brand: Gildemeister
SKU: AT-TUR-GIL-2001-00001
Price: 22000 EUR
Availability: InStock

22.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Gildemeister CTX 400 twin d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Ce tour Gildemeister CTX 400 à 4 axes a été fabriqué en 2001. Il offre un diamètre maximal de pivotement au-dessus du banc de 570 mm et une longueur maximale de tournage de 635 mm. La machine est équipée d'une commande numérique Heidenhain Pilot et offre une plage de vitesse comprise entre 25 et 5 000 min⁻¹. Si vous recherchez des capacités de tournage de haute qualité, pensez au tour horizontal Gildemeister CTX 400 Twin que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: Gildemeister
année: 2001
MODÈLE: CTX 400 twin
heures de production: 60837
type d'application: Tournage
Emplacement: Autriche
type de machine: Tour horizontal
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - Gildemeister CTX 400 twin

Unité de contrôle

Marque de contrôle: HEIDENHAIN

Dimensions

Poids de la machine: 5700 kg
Largeur de la machine: 1750 mm

Mouvement

Nombre d’axes: 4
Course de l’axe X: 220 mm
Course de l’axe Y: 80 mm
Course de l’axe Z: 635 mm

Spécification technique

Contre-broche: Oui
Outils entraînés: Oui
Puissance de broche: 28 kW
Vitesse de broche: 5000 RPM

Informations supplémentaires

- Diamètre maximal de pivotement au-dessus du banc : 570 mm

- Diamètre maximal de pivotement au-dessus du chariot transversal : 420 mm

- Longueur maximale de tournage : 635 mm

- Diamètre de la barre (broche principale et contre-broche) : 65 mm

- Diamètre du mandrin (max.) : 250 mm

- Plage de vitesse : 25 – 5 000 min⁻¹

- Puissance d'entraînement (broche principale) : 28 / 21 kW (cycle de service de 100 % / 40 %)

- Couple maximal (broche principale) : 320 / 240 Nm

- Puissance d'entraînement (contre-broche) : 12 / 9 kW

- Alésage de la broche : 79 mm (palier de broche 120 mm)

- Axe C : disponible (pour broches principale et secondaire / fonctionnement en axe C)

- Système de commande : Heidenhain CNC Pilot

- Largeur de la machine : env. 1 750 mm (sans les unités auxiliaires telles que les convoyeurs à copeaux)

- Heures de fonctionnement : 60 837 h

- Tension : 400 V / 230 V / 24 V

- Puissance : 44 kVA

- Fréquence : 50 Hz

- Intensité : 64 A / 80 A

- Accessoires fournis : 2 mandrins à mâchoires, 2 mandrins de serrage, mâchoires souples, mâchoires de base, diverses pinces de serrage (RD65, RD80, E185, E173, etc.), tubes de réduction, convoyeur à copeaux (Bürener Maschinenfabrik), groupe de refroidissement/système de filtration, unité de rainurage (Hub 32), documentation complète

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
