DMG MORI - CTX 2000PL-TUR-DMG-2020-00002

Avantages de la machine

Avantages qualitatifs de la machine

• Nombreux supports de tournage pour tourelles vdi 50, supports pour le taillage d'engrenages, de gorges, de dents d'engrenages, etc. Grand porte-bloc (sauter) pour outils d'alésage, porte-fraise d'angle entraîné (mt), 2 × porte-droits entraînés (ews).
• Course du chariot x / ±y / z : 415 / ±75 / 2025 mm
• Capacité d'huile hydraulique : environ 40 l
• Pression maximale : 90 bar
• Pression du dispositif de serrage (max) : 10-70 bar
• Capacité du réservoir de liquide de refroidissement : environ 250 l
• Puissance de la pompe : 0,85 kw
• Débit nominal de la pompe à 5 bar : 20 l/min
• Température ambiante : +15 à +35 °c
• Humidité relative maximale de l'air : 75

Avantages techniques de la machine

• Ism102 : 33 kw
• Ism102plus : couple de 40 kw (100% ed)
• Ism102 : 580 nm
• Ism102plus : 1700 nm
• Poussée (s6 - 40%) : 9 / 9 / 13 kn
• Longueur maximale de tournage : 2000 mm
• Capacité en barres : 102 mm
• Diamètre du mandrin de serrage : 315 mm
• Système d'outils : din 69880 (vdi 3425, page 2)
• Diamètre de la queue de l'outil : 50 mm

Informations supplémentaires

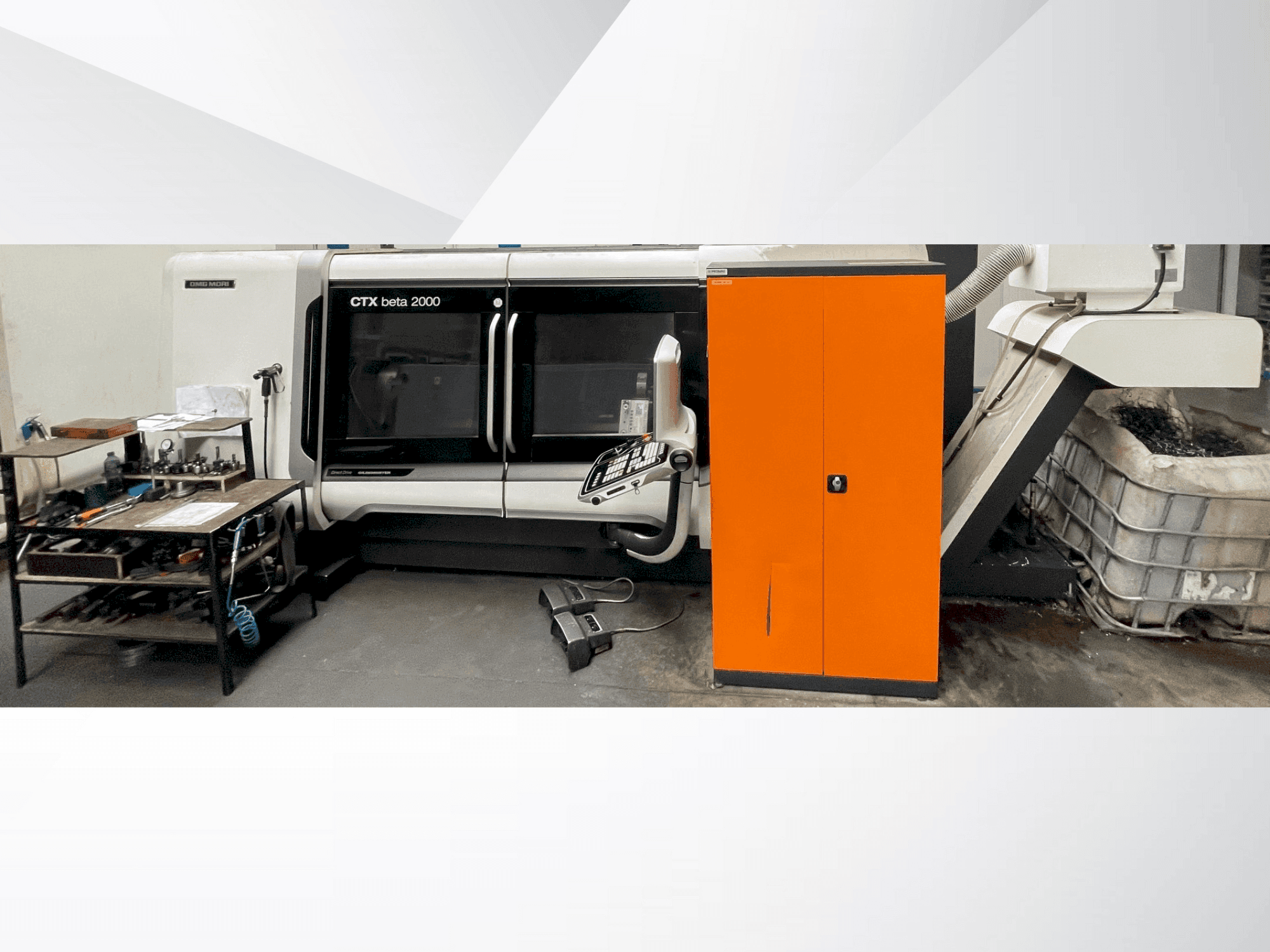

Machine encore sous tension. La machine est équipée d'un système d'extraction des fumées, d'un convoyeur à copeaux, d'un système de commande Siemens CELOS avec écran tactile, d'une contre-pointe automatique, d'une lunette automatique, d'un mandrin à serrage hydraulique et d'une pression d'arrosage accrue à travers la broche de l'outil.
