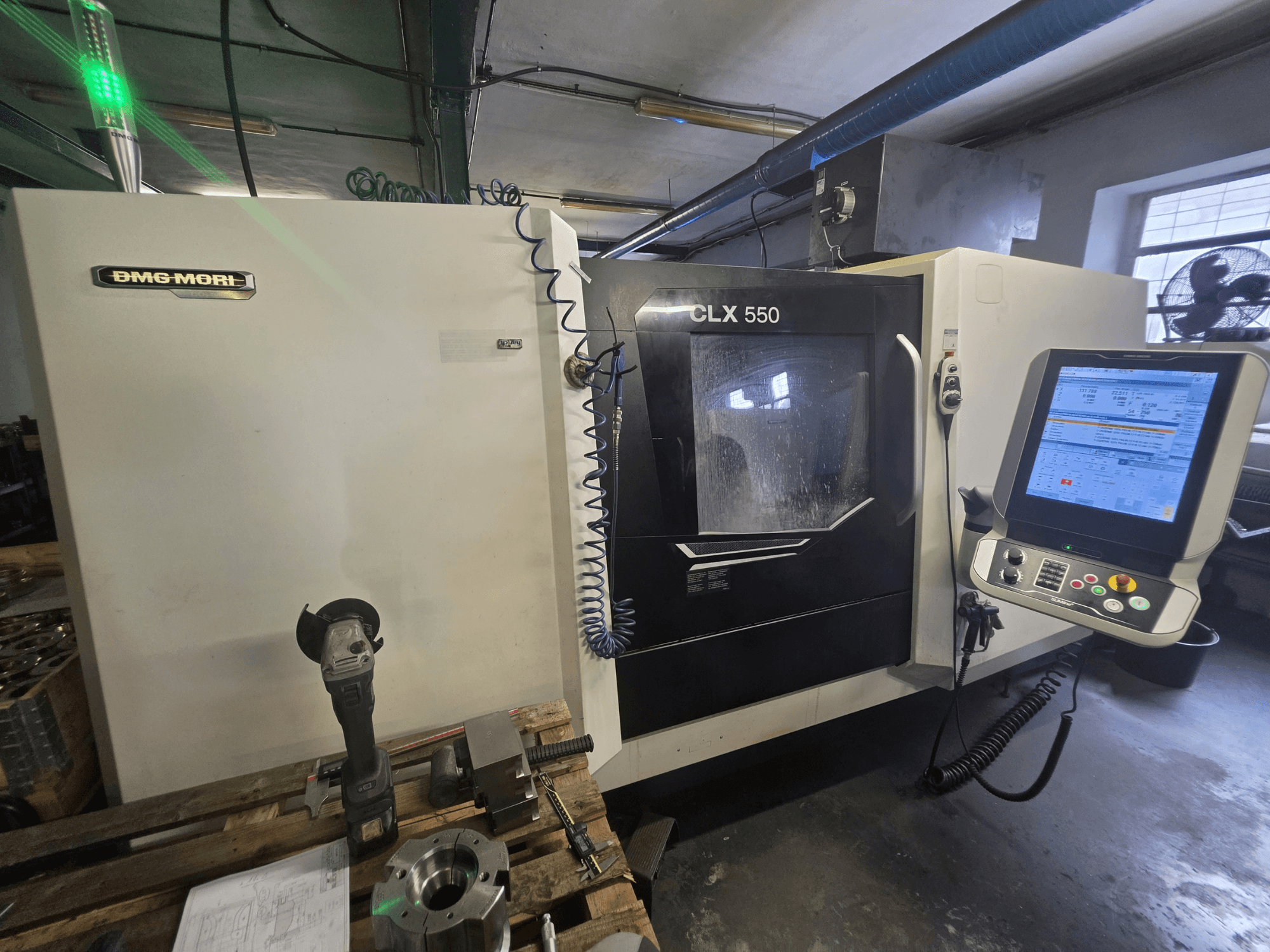

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Panneau de commande : DMG MORI SLIMline Multi-Touch, écran tactile 19 pouces

• Axes : 3 (X, Z, C) ; pas d'axe Y ; pas de contre-broche

• Heures de fonctionnement de la broche : environ 3 613 h

Capacité de travail et axes

• Diamètre maximal de tournage : 480 mm

• Longueur maximale de tournage : 1 240 mm

• Diamètre de braquage au-dessus du banc : 700 mm

• Envergure au-dessus du chariot transversal : 500 mm

• Avance rapide X/Z : 30 m/min

• Axe C : broche principale C

Broche principale et mandrin

• Pointe de broche : A2-8

• Capacité de barre : 102 mm (broche principale améliorée)

• Puissance de la broche : 33 kW à 40 % en charge continue / 22 kW en continu

• Couple de la broche : 630 Nm à 40 % de charge continue / 420 Nm en continu

• Mandrin : SMW BH-D 320 / A2-8, D103 mm (selon spécifications)

• Fonction : pression de serrage différentielle

Tourelle et outils motorisés

• Tourelle : VDI40 à 12 positions avec 6 stations BT supplémentaires

• Outils motorisés : jusqu’à 4 000 tr/min

• Puissance/couple des outils motorisés : 5,44 kW à 40 % de courant continu ; 20 Nm à 40 % de courant continu

Contre-poupée

• Course : 1 200 mm

• Cône de centrage : MT5

• Poussée maximale : 12 kN

Équipement et options (machine)

• Pack de configuration

• Pack climat tropical

• Alimentation en liquide de refroidissement à 12 bars

• Pistolet de lavage manuel de la zone de travail

• Option logicielle de vitesse de broche variable

• DMG MORI IoTconnector

• Pack de fabrication numérique

Construction

• Banc incliné en fonte

• Guidages linéaires, largeur 45 mm

Équipement supplémentaire

• Unité mécanique d'aspiration des brouillards d'huile, 1 100 m³/h

• Outillage :

  • Jeu de 12 porte-outils

  • Jeu de 6 porte-outils d'alésage

  • Jeu de porte-outils motorisés ALGra
