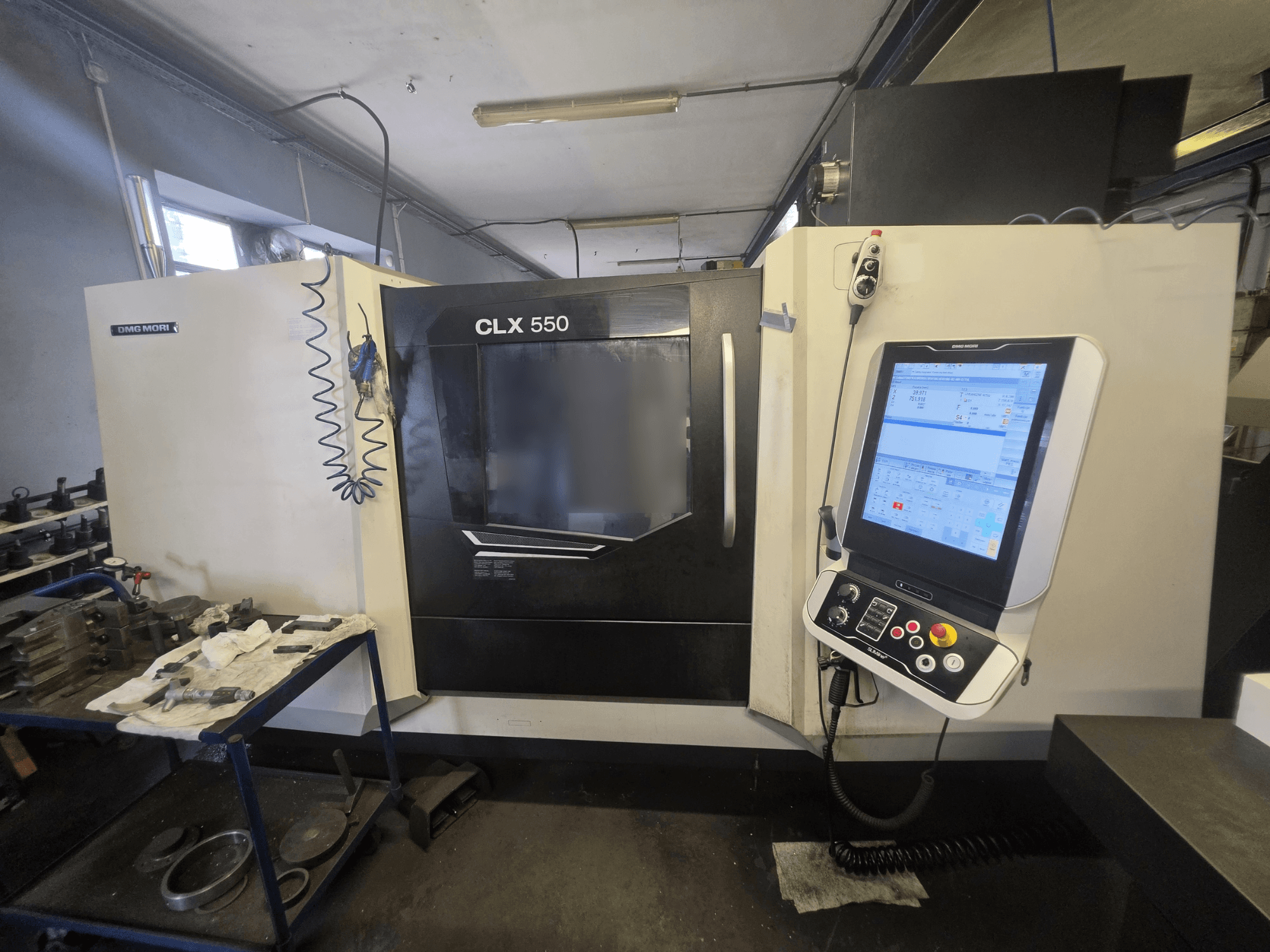

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Panneau de commande : DMG MORI SLIMline Multi-Touch, écran tactile 19 pouces

• Axes commandés : 3 (X, Z, C)

• Heures de fonctionnement de la broche : environ 20 292 h

Capacité de travail et axes

• Diamètre maximal de tournage : 480 mm

• Longueur maximale de tournage : 1 240 mm

• Diamètre de tournage au-dessus du banc : 700 mm

• Envergure au-dessus du chariot transversal : 500 mm

• Avance rapide X/Z : 30 m/min

• Axe C de la broche principale

Broche principale et mandrin

• Pointe de broche : A2-8

• Capacité de barre améliorée : 102 mm

• Puissance de la broche : 33 kW à 40 % / 22 kW en continu

• Couple de la broche : 630 Nm à 40 % / 420 Nm en continu

• Mandrin hydraulique : SMW BH-D 320 / A2-8, D103 mm

• Fonction de pression de serrage différentielle

Tourelle porte-outils et outils entraînés

• Tourelle : 12 positions VDI 40 avec 6 stations BT supplémentaires

• Outils entraînés : oui

• Vitesse maximale des outils motorisés : 4 000 tr/min

• Puissance de l'outil motorisé : 5,44 kW à 40 %

• Couple des outils motorisés : 20 Nm à 40 %

Contre-poupée

• Course de la contre-poupée : 1 200 mm

• Cône de centrage : MT5

• Poussée maximale : 12 kN

Équipement et options

• Pack de configuration

• Pack climat tropical

• Système d’alimentation en liquide de refroidissement à 12 bars

• Pistolet de rinçage manuel de la zone de travail

• Fonction de vitesse de broche variable

• Agent de service DMG MORI

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Langues d'affichage : allemand/polonais

Construction

• Banc incliné en fonte

• Guidages linéaires, largeur 45 mm

Équipement supplémentaire

• Système mécanique d'aspiration des brouillards d'huile, 1 100 m³/h

• Jeu de porte-outils motorisés WTO VDI 40

• Jeu de trois mâchoires souples pour mandrin BH-D315
