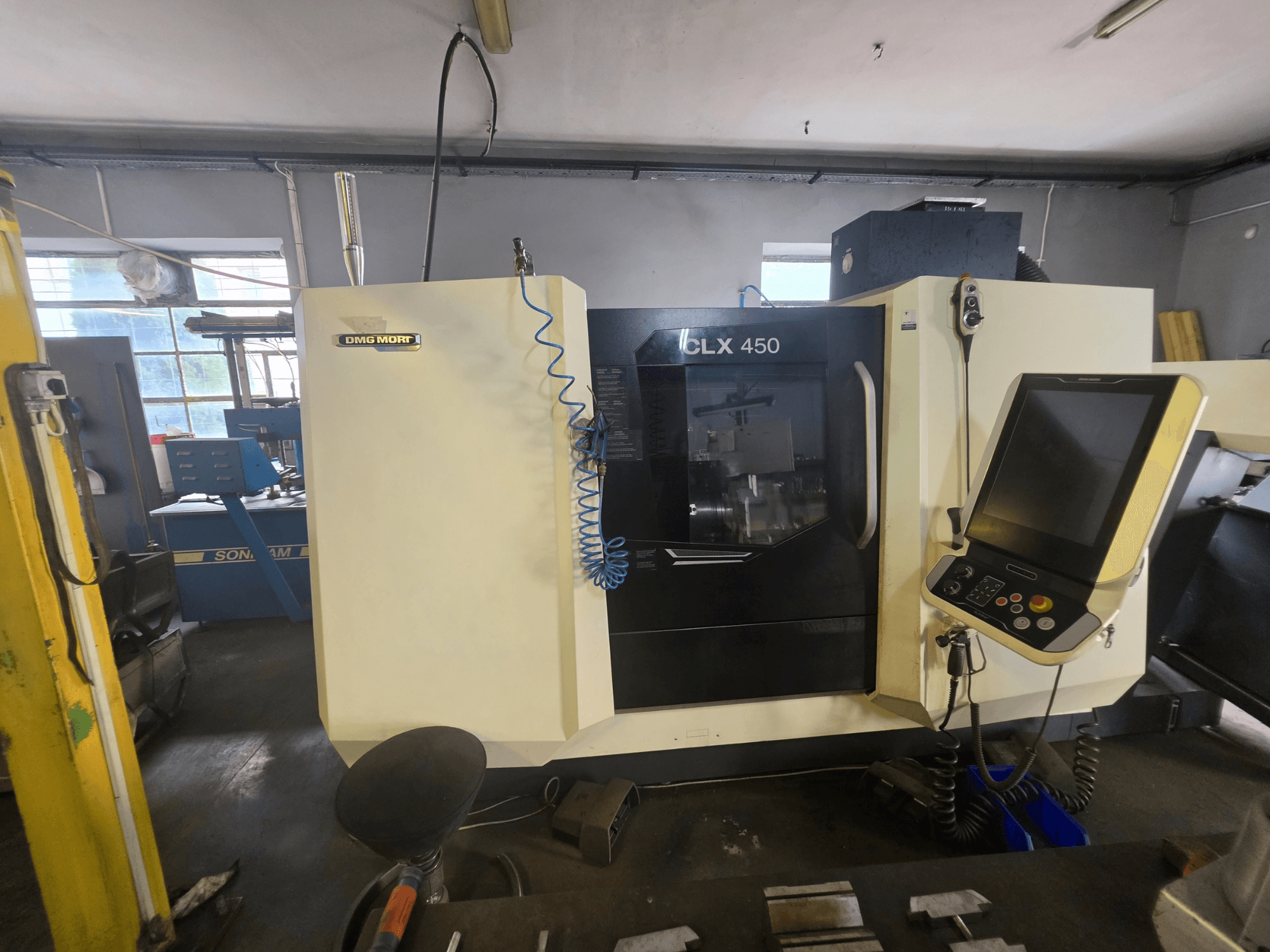

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Commande : Siemens 840D avec ShopTurn

• IHM : DMG MORI SLIMline Multi-Touch, écran tactile 19 pouces

• Heures de fonctionnement de la broche : environ 2 928 h

Capacité de travail et axes

• Axes : X, Y, Z ; axe C sur la broche principale et la contre-broche

• Diamètre maximal de tournage : 400 mm

• Dépassement sur banc : 700 mm

• Course au-dessus du chariot transversal : 370 mm

• Avance rapide : X/Z 30 m/min ; Y 22,5 m/min

Broche principale

• Pointe de broche : A2-8

• Capacité de barre : 80 mm

• Puissance : 25,5 kW (40 % ED) / 17 kW (S1)

• Couple : 426 Nm (40 % ED) / 283 Nm (S1)

• Fonction de pression de serrage différentielle

Contre-broche

• Vitesse maximale : 5 000 tr/min

• Pointe de broche : A2-6

• Puissance : 14 kW (40 % ED) / 13 kW (S1)

• Couple : 192 Nm (40 % ED) / 171,5 Nm (S1)

• Fonction de pression de serrage différentielle

• Rinçage interne du mandrin

• Fonction de contre-poupée auxiliaire

Tourelle porte-outils et outils entraînés

• Tourelle VDI 40 à 12 positions avec 6 stations BT supplémentaires

• Outils motorisés : jusqu’à 4 000 tr/min

• Puissance/couple des outils motorisés : 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Équipements/options (intégrés à la machine)

• Pack de configuration : système d’alimentation en liquide de refroidissement de 12 bars ; pistolet de rinçage à 5 bars

• Pack de serrage sécurisé

• Connectivité : DMG MORI IoTconnector ; DMG MORI Messenger V4

• Options logicielles Siemens : Multi Threading 2.0 ; vitesse de broche variable ; cycle de tronçonnage sur l'axe Y ; cycle de brochage de rainure

Caractéristiques électriques

• Tension d'alimentation : 400 V ±10 %, 50 Hz

• Phases : L1, L2, L3, N, PE

• Puissance connectée : 39 kVA

• Courant nominal maximal : 56 A
