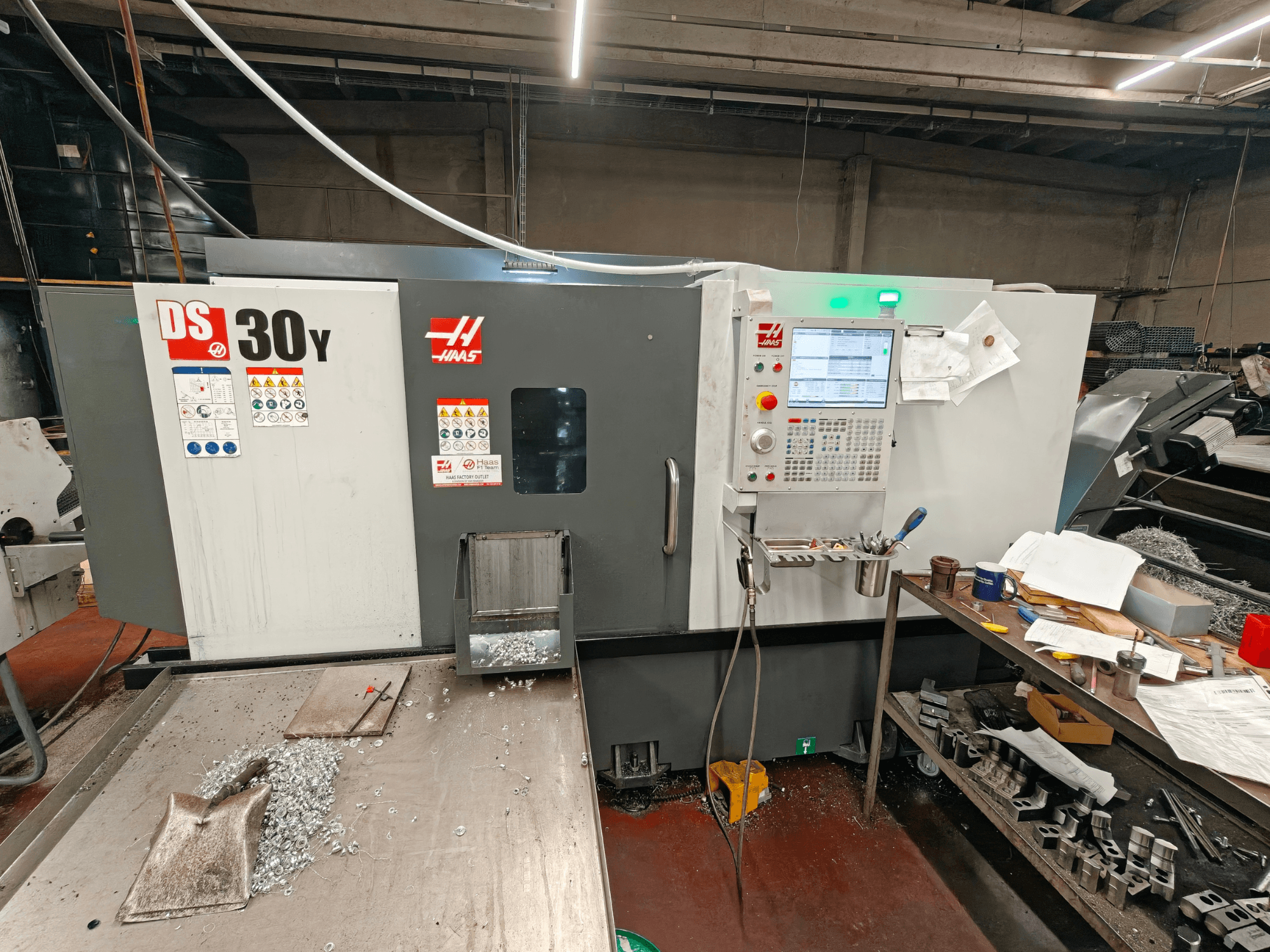

HAAS - DS30YBE-TUR-HAA-2023-00001

• Capacités (S.A.E. / métrique)

  • Diamètre du mandrin : 10,0 pouces (254 mm)

  • Diamètre maximal de la pièce : 21,0 pouces (533 mm)

  • Diamètre de coupe maximal (avec tourelle BMT65) : 13,75 pouces (349 mm)

  • Longueur de coupe maximale (varie en fonction du système de serrage) : 32,5 pouces (826 mm)

  • Capacité de barre : 3,00 pouces (76 mm)

  • Distance entre pointes : 32,5 pouces (826 mm)

• Vitesses d'avance (S.A.E. / métriques)

  • Avance rapide sur l'axe X : 472 ipm (12,0 m/min)

  • Avance rapide sur l'axe Y : 472 ipm (12,0 m/min)

  • Avance rapide sur l'axe Z : 945 ipm (24,0 m/min)

• Moteurs d'axes (S.A.E. / métrique)

  • Poussée maximale sur l'axe X : 4 100 lbf (18 238 N)

  • Poussée maximale sur l'axe Y : 2 300 lbf (10 231 N)

  • Poussée maximale Z : 5 100 lbf (22 686 N)

• Broche principale (S.A.E. / métrique)

  • Pointe de broche : A2-6

  • Système d'entraînement : vitesse directe, entraînement par courroie

  • Couple maximal : 275,0 ft-lbf à 500 tr/min (373,0 Nm à 500 tr/min)

  • Alésage du tube d'étirage : ø 3,0 in (76 mm)

  • Alésage de la broche : ø 3,50 pouces (88,9 mm)

• Axe C de la broche principale (S.A.E. / métrique)

  • Vitesse maximale : 60 tr/min

  • Puissance nominale maximale : 5,0 hp (3,7 kW)

  • Précision de positionnement (±) : 0,01°

  • Diamètre du frein : 13,9 pouces (353 mm)

  • Couple de maintien du frein : 250 ft-lbf (339 Nm)

  • Type de commande : mouvement et positionnement interpolés

• Broche secondaire (SAE / métrique)

  • Taille du mandrin : 8,3 pouces (210 mm)

  • Pointe de broche : A2-5

  • Système d'entraînement : vitesse directe, entraînement par courroie

  • Puissance nominale maximale : 15,0 hp (11,2 kW)

  • Vitesse maximale : 4 000 tr/min

  • Couple maximal : 100,0 ft-lbf à 870 tr/min (135,6 Nm à 870 tr/min)

  • Alésage de la broche (non traversant) : 0,81 pouce (20,7 mm)

• Axe C de la broche secondaire (SAE / métrique)

  • Puissance maximale : 5,0 hp (3,7 kW)

  • Vitesse maximale : 60 tr/min

  • Précision de positionnement (±) : 0,01°

  • Diamètre du frein : 8,5 pouces (216 mm)

  • Couple de maintien du frein : 140 ft-lbf (190 Nm)

  • Type de commande : mouvement et positionnement interpolés

• Positionnement de la broche secondaire (M119) (S.A.E. / métrique)

  • Positionnement (±) : 0,02°

  • Diamètre du frein : 8,5 pouces (216 mm)

  • Type de commande : positionnement uniquement

• Tourelle (S.A.E / métrique)

  • Nombre d'outils : 12 stations

  • Outils pour diamètre extérieur (OD) et diamètre intérieur (ID) : toute combinaison (varie en fonction de la tourelle)

  • Dégagement arrière de la barre d'alésage (à partir de l'arrière de la tourelle) : 4,00 pouces (102,0 mm)

• Outillage motorisé (S.A.E / métrique)

  • Vitesse maximale : 4 000 tr/min

  • Rapport d'entraînement : 1:1

  • Outillage : BMT65

• Généralités (S.A.E. / métrique)

  • Capacité du circuit de refroidissement : 55 gal (208 L)

• Besoins en air (S.A.E. / métrique)

  • Débit d'air requis : 4 scfm à 100 psi (113 L/min à 6,9 bar)

  • Tuyau d'air en ligne : 3/8 in

  • Raccord (air) : 3/8 in

  • Pression d'air minimale : 80 psi (5,5 bar)

• Caractéristiques électriques (S.A.E / métrique)

  • Système d'entraînement : à vitesse directe, entraînement par courroie

  • Puissance de la broche : 30,0 hp (22,4 kW)

  • Tension d'entrée CA (triphasée) - Faible : 220 VCA ; intensité à pleine charge (faible) : 70 A

  • Tension d'entrée CA (triphasée) - Haute* : 440 VCA ; intensité à pleine charge (Haute*) : 35 A

• Dimensions - Expédition (S.A.E / métrique)

  • Palette pour le marché intérieur : 171 pouces x 90 pouces x 98 pouces (434 cm x 229 cm x 249 cm)

  • Palette d'exportation : 171 pouces x 90 pouces x 98 pouces (434 cm x 229 cm x 249 cm)

Équipement supplémentaire

• Chargeur de barres
