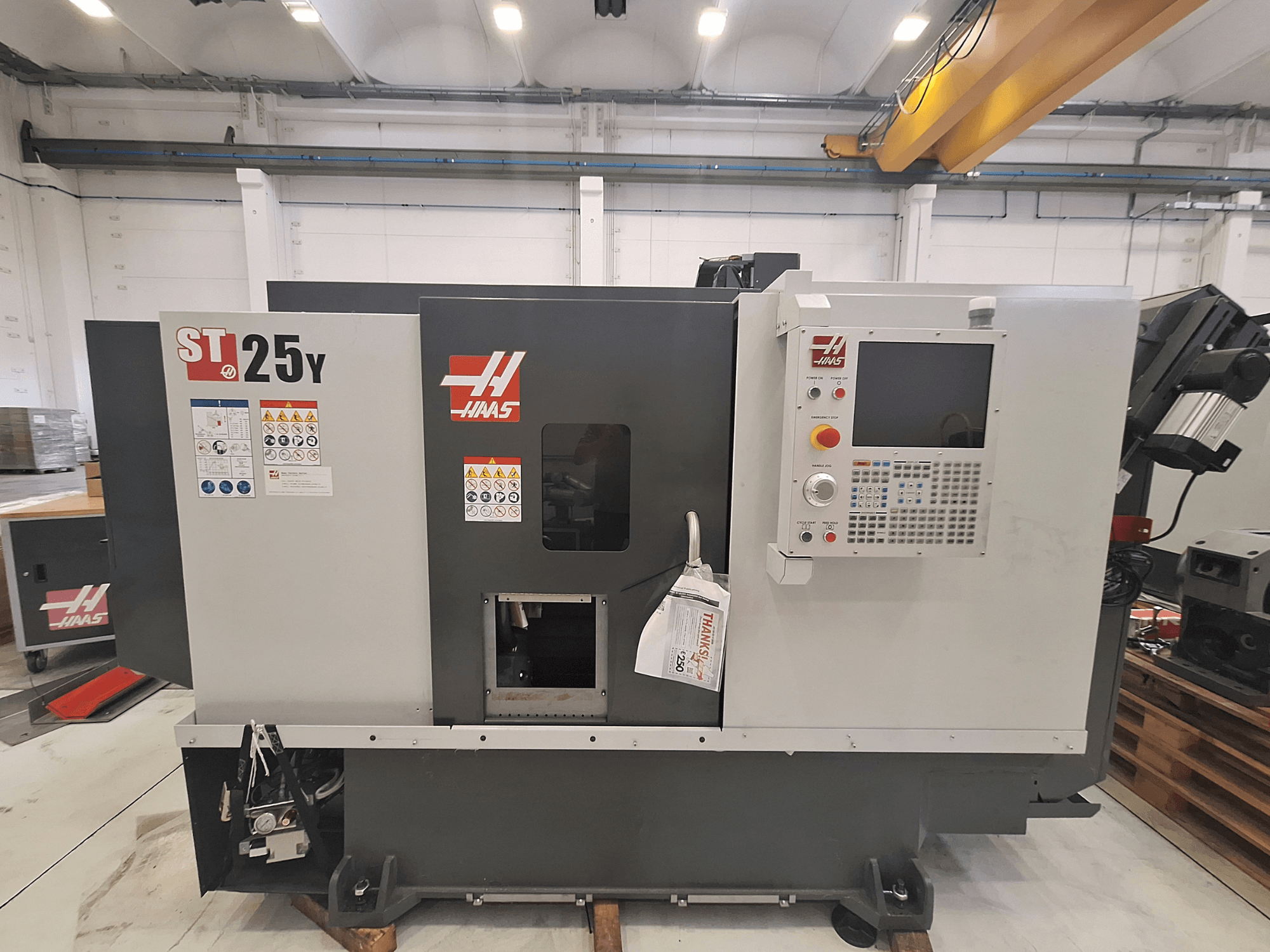

HAAS - ST-25YIT-TUR-HAA-2022-00002

Heures de fonctionnement : 0 (machine d'exposition)

Diamètre du mandrin : 10,0 pouces / 254 mm

Diamètre maximal de la pièce : 21,0 pouces / 533 mm

Diamètre de coupe maximal (avec tourelle BMT65) : 11,75 pouces / 298 mm

Longueur de coupe maximale : 22,5 pouces / 572 mm

Capacité de barre : 3,00 pouces / 76 mm

Vitesses de déplacement rapide (X / Y / Z) : 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Poussée maximale (X / Y / Z) : 4 100 lbf (18 238 N) / 2 300 lbf (10 231 N) / 5 100 lbf (22 686 N)

Pointe de broche : A2-6

Couple maximal de la broche : 300,0 ft-lbf à 500 tr/min / 407,0 Nm à 500 tr/min

Diamètre de l'alésage de la broche : 3,50 pouces / 88,9 mm

Puissance nominale maximale de l'axe C de la broche principale : 5,0 hp / 3,7 kW

Vitesse maximale de l’axe C de la broche principale : 60 tr/min

Positionnement de l'axe C de la broche principale : ± 0,01°

Diamètre du frein de l'axe C de la broche principale : 13,9 pouces / 353 mm

Couple de maintien du frein de l'axe C de la broche principale : 250 ft-lbf / 339 Nm

Diamètre du mandrin de la broche secondaire : 5,3 pouces / 135 mm

Pointe de la broche secondaire : A2-5

Vitesse maximale de la broche secondaire : 6 000 tr/min

Vitesse de synchronisation maximale de la broche secondaire avec la broche principale : 3 400 tr/min

Gorge du mandrin de la broche secondaire : Ø 1,30 pouces x 1,37 pouces de profondeur / Ø 33,0 mm x 34,8 mm de profondeur

Alésage de la barre d'attelage de la contre-broche (non traversant) : Ø 1,00 pouce x 4,50 pouces de profondeur / Ø 25,4 mm x 114,3 mm de profondeur

Alésage de la contre-broche (sans mandrin ni barre de traction) : 1,50 pouces / 38,1 mm

Couple de freinage intégré du sous-broche : 17 ft-lbf / 23 N·m

Précision d'orientation de la sous-broche : ± 0,02°

Vitesses rapides de la sous-broche (axe B) : 400 ipm / 10 m/min

Outils à diamètre extérieur et intérieur : toute combinaison

Dégagement arrière de la barre d'alésage : 4,00 pouces / 102,0 mm

Vitesse maximale des outils motorisés : 4 000 tr/min

Interface d'outillage motorisé : BMT65

Capacité de liquide de refroidissement : 55 gal / 208 L

Besoins en air : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar

Tuyau d'air et raccord en ligne : 3/8 pouces

Pression d'air minimale : 80 psi / 5,5 bar

Système d'entraînement : vitesse directe, entraînement par courroie

Alimentation électrique : basse tension 220 V CA à 70 A / haute tension 440 V CA à 35 A (triphasé)

Dimensions d'expédition (national) : 142,0 pouces x 90,0 pouces x 92,0 pouces / 361 cm x 229 cm x 234 cm
