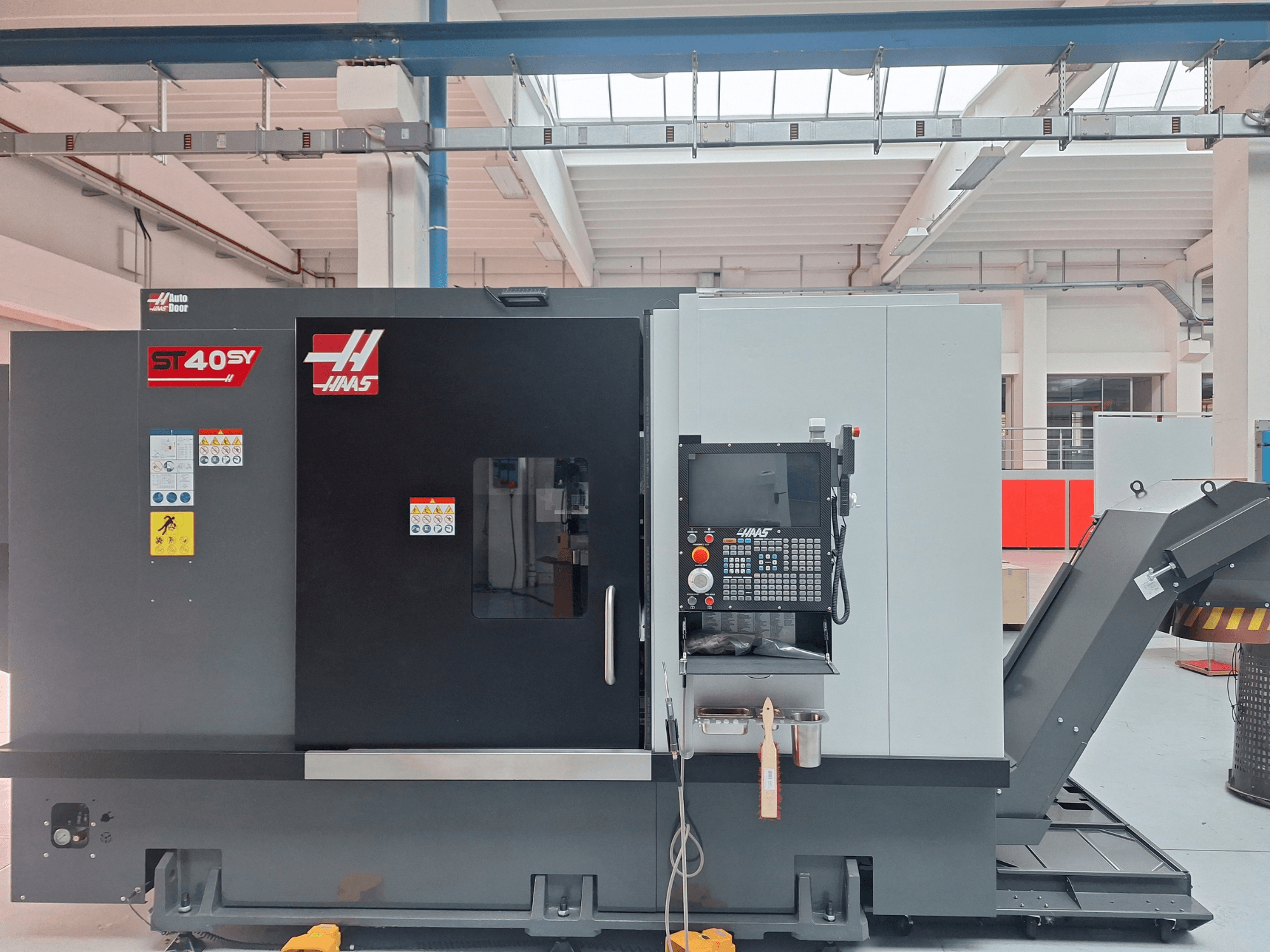

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Heures de travail : 0

• Machine d'exposition

• Diamètre du mandrin : 15,0 pouces / 381 mm

• Diamètre maximal de la pièce : 35,5 pouces / 902 mm

• Diamètre de coupe maximal (avec tourelle BMT75) : 27,50 pouces / 699 mm

• Longueur de coupe maximale : 28,0 pouces / 711 mm

• Capacité de barre : 4,00 pouces / 102 mm

• Vitesse rapide sur l'axe X : 472 ipm / 12,0 m/min

• Vitesse rapide axe Y : 472 ipm / 12,0 m/min

• Vitesse rapide axe Z : 710 ipm / 18,0 m/min

• Poussée maximale sur l'axe X : 5 500 lbf / 24 465 N

• Poussée maximale sur l'axe Y : 2 300 lbf / 10 231 N

• Poussée maximale sur l'axe Z : 9 000 lbf / 40 034 N

• Pointe de broche : A2-8

• Système d'entraînement : boîte de vitesses à 2 rapports

• Couple maximal de la broche : 1 400,0 ft-lbf à 150 tr/min / 1 898,0 Nm à 150 tr/min

• Alésage de la broche : 4,62 pouces / 117,3 mm

• Système d'entraînement optionnel XP : boîte de vitesses à 2 rapports

• Puissance nominale maximale de l'option XP : 55,0 hp / 41,0 kW

• Vitesse maximale de l'option XP : 2 400 tr/min

• Couple maximal de l'option XP : 2 100,0 ft-lbf à 150 tr/min / 2 847,0 Nm à 150 tr/min

• Puissance nominale maximale de l'axe C de la broche principale : 5,0 hp / 3,7 kW

• Vitesse maximale de l'axe C de la broche principale : 49 tr/min

• Positionnement de l'axe C de la broche principale : ± 0,01°

• Diamètre du frein de l'axe C de la broche principale : 21,5 pouces / 546 mm

• Couple de maintien du frein de l’axe C de la broche principale : 450 ft-lbf / 610 Nm

• Cône de la contre-poupée : MT5

• Course de la poupée mobile : 26,0 pouces / 660 mm

• Poussée maximale de la poupée mobile (Acme) : 3 000 lbf / 13 345 N

• Poussée minimale de la contre-poupée (Acme) : 200 lbf / 890 N

• Nombre d'outils de la tourelle : 12 stations

• Temps d'indexation de la tourelle (un outil) : 2 s

• Outillage de la tourelle : BMT75

• Vitesse maximale des outils motorisés : 4 000 tr/min

• Équipement d'outillage motorisé : BMT75

• Capacité du réservoir de liquide de refroidissement : 95 gal / 360 L

• Besoins en air : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar

• Tuyau d'air en ligne : 3/8 pouces

• Pression d'air minimale : 80 psi / 5,5 bar

• Tension d'entrée CA (triphasée) - Faible : 220 V CA

• Intensité à pleine charge (triphasé) - Faible : 70 A (standard) / 105 A (option XP)

• Tension d'entrée CA (triphasée) - Haute : 440 VCA

• Intensité à pleine charge (triphasé) - haute : 35 A (standard) / 53 A (option XP)

• Dimensions de la palette pour le marché national : 217,0 pouces x 95,0 pouces x 116,0 pouces / 551 cm x 241 cm x 295 cm

• Dimensions de la caisse d'exportation : 217,0 pouces x 95,5 pouces x 120,5 pouces / 551 cm x 243 cm x 306 cm

• Poids de la caisse d'exportation : 22 141 lb / 10 043,0 kg

Équipement supplémentaire

• Convoyeur à copeaux

• Manette de commande à distance / Boîtier de commande CNC

• Fonction de porte automatique

• Porte-outils motorisés Eppinger Preci-Flex

• Mandrin à 3 mors Samchully

• Dispositif de réglage d'outils / palpeur

• Tuyau de refroidissement / de soufflage d'air
