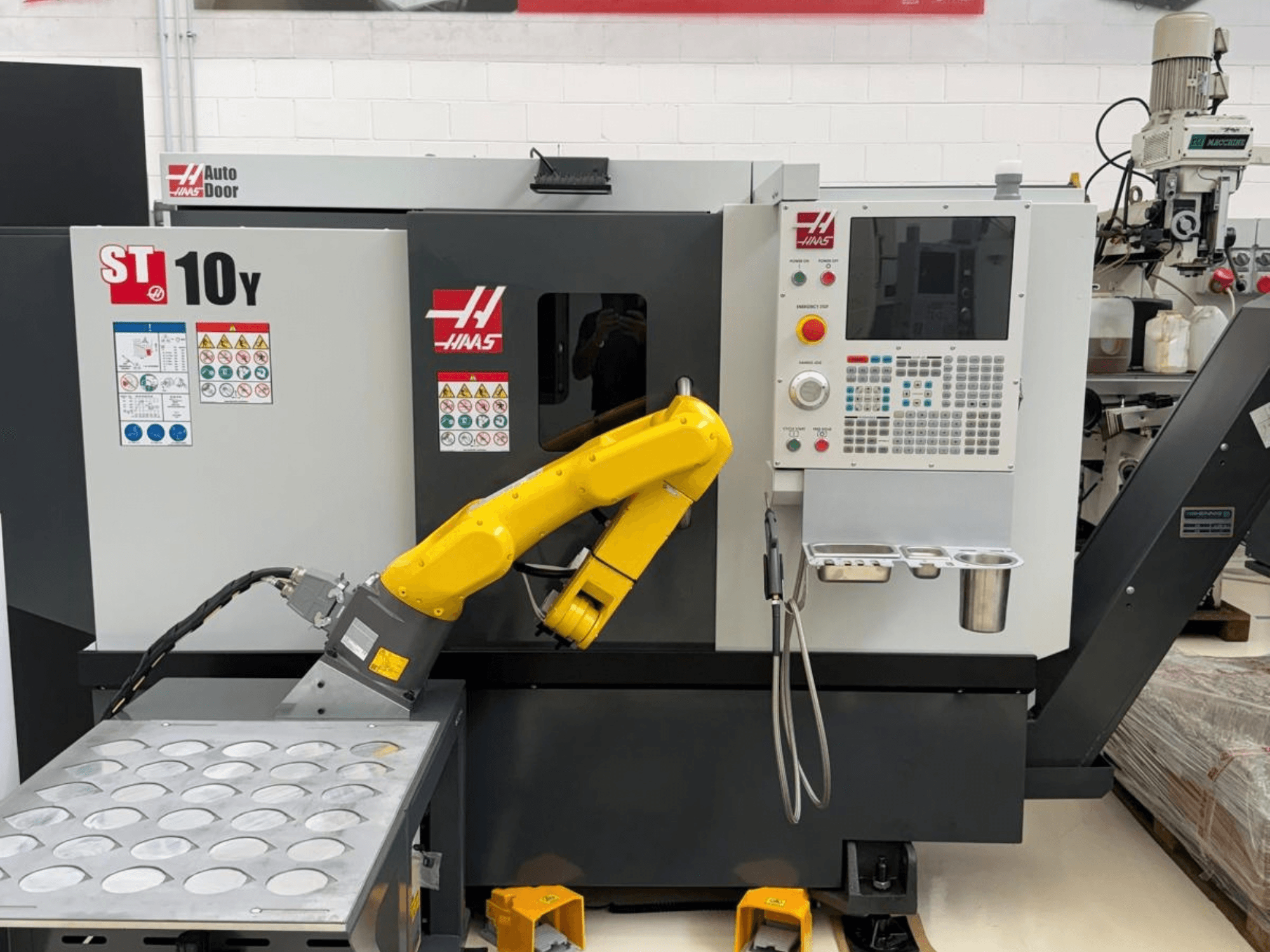

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Heures de travail : 0

• Machine d'exposition

• Diamètre du mandrin : 6,5 pouces / 165 mm

• Diamètre maximal de la pièce : 16,5 pouces / 419 mm

• Diamètre de coupe maximal : 11,00 pouces / 279 mm (avec tourelle BMT45)

• Longueur de coupe maximale : 16,0 pouces / 406 mm

• Capacité de barre : 1,75 pouces / 44 mm

• Vitesse d'avance rapide sur l'axe X : 472 ipm / 12,0 m/min

• Vitesse rapide sur l'axe Y : 472 ipm / 12,0 m/min

• Vitesse rapide sur l'axe Z : 1 200 ipm / 30,5 m/min

• Poussée maximale sur l'axe X : 2 400 lbf / 10 676 N

• Poussée maximale sur l'axe Y : 2 300 lbf / 10 231 N

• Poussée maximale sur l'axe Z : 3 700 lbf / 16 458 N

• Pointe de broche : A2-5

• Couple maximal de la broche : 75,0 ft-lbf à 1 300 tr/min / 102,0 Nm à 1 300 tr/min

• Alésage du tube de traction : 1,81 pouces / 46 mm

• Alésage de la broche ø : 2,31 pouces / 58,7 mm

• Vitesse maximale de l'axe C de la broche principale : 60 tr/min

• Positionnement de l'axe C de la broche principale : ± 0,02°

• Diamètre du mandrin de la contre-broche : 5,3 pouces / 135 mm

• Vitesse maximale de la contre-broche : 6 000 tr/min

• Cône de la poupée mobile : MT3

• Course de la tige hydraulique de la poupée mobile : 3,8 pouces / 95 mm

• Nombre de postes de la tourelle : 12 postes (BMT45)

• Vitesse maximale des outils motorisés : 4 000 tr/min

• Capacité du circuit de refroidissement : 30 gal / 114 L

• Consommation d'air : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar

• Poids à l'expédition : 7 900 lb / 3 584,0 kg

Équipement supplémentaire

• Ensemble robot Capacité de charge maximale au niveau du poignet : 15,4 lb / 7 kg

• Portée de l'ensemble robot : 35,9 pouces / 911 mm

• Répétabilité de l'ensemble robot : 0,0004 pouces / 0,010 mm

• Poids maximal de la pièce avec une seule pince du robot : 7,9 lb / 3,6 kg

• Poids maximal des pièces pour le robot à double pince : 5,0 lb / 2,3 kg par pince
