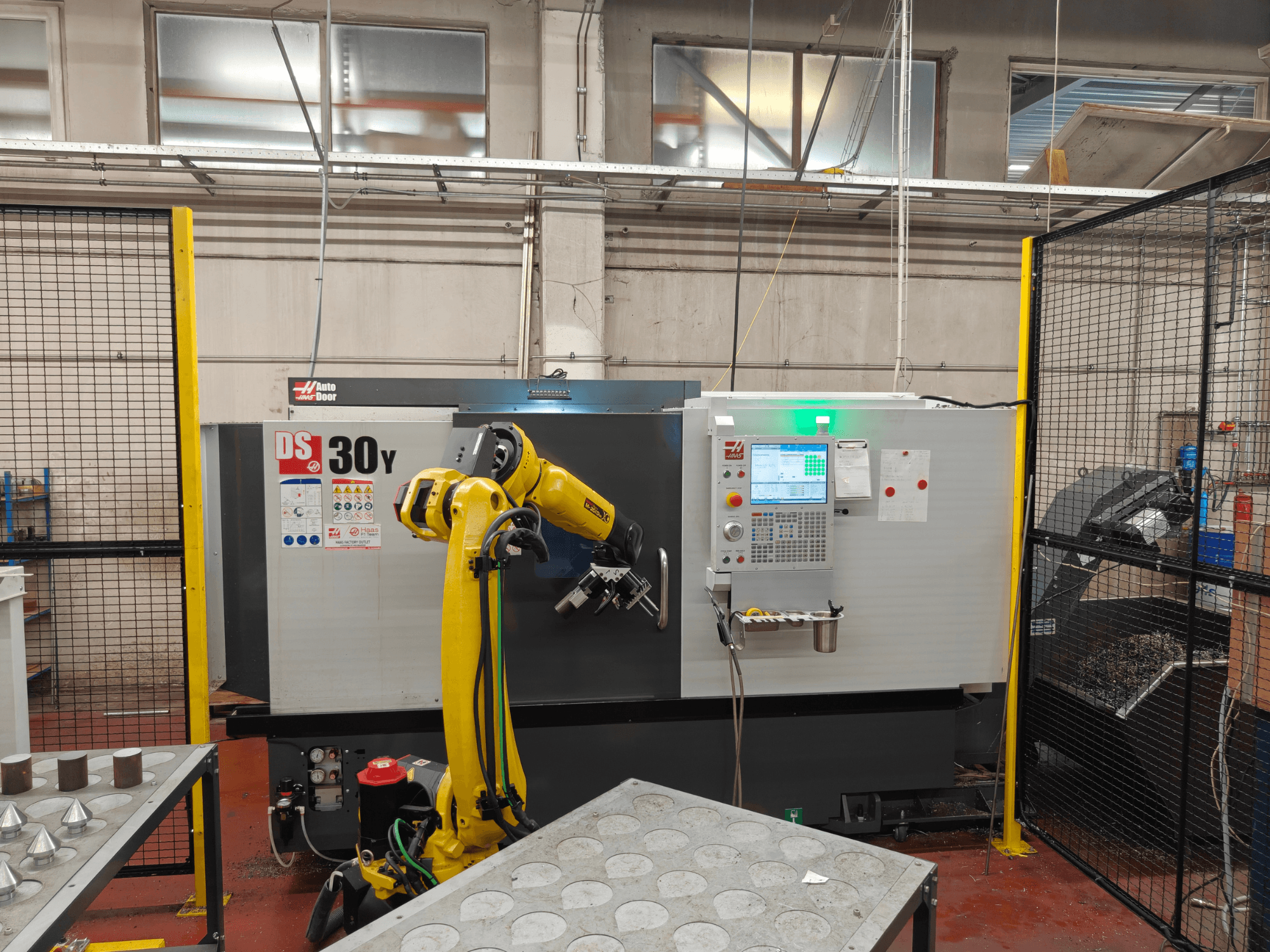

HAAS - DS30Y BE-TUR-HAA-2023-00002

Capacités :

• Diamètre du mandrin (principal) : 10,0 pouces / 254 mm

• Diamètre maximal de la pièce : 21,0 pouces / 533 mm

• Diamètre de coupe maximal (avec tourelle BMT65) : 13,75 pouces / 349 mm

• Longueur de coupe maximale (varie en fonction du système de serrage) : 32,5 pouces / 826 mm

• Capacité de barre : 3,00 pouces / 76 mm

• Distance entre pointes : 32,5 pouces / 826 mm

Vitesses d'avance (rapides) :

• X : 472 ipm / 12,0 m/min

• Y : 472 ipm / 12,0 m/min

• Z : 945 ipm / 24,0 m/min

Moteurs d'axes (poussée max.) :

• X : 4 100 lbf / 18 238 N

• Y : 2 300 lbf / 10 231 N

• Z : 5 100 lbf / 22 686 N

Broche principale :

• Pointe de broche : A2-6

• Système d'entraînement : vitesse directe, entraînement par courroie

• Couple maximal : 275 ft-lbf à 500 tr/min / 373 Nm à 500 tr/min

• Alésage du tube d'étirage : 3,0 pouces / 76 mm

• Alésage de la broche : 3,50 pouces / 88,9 mm

Axe C de la broche principale :

• Vitesse maximale : 60 tr/min

• Puissance nominale maximale : 5,0 hp / 3,7 kW

• Précision de positionnement (±) : 0,01°

• Diamètre du frein : 13,9 pouces / 353 mm

• Couple de maintien du frein : 250 ft-lbf / 339 Nm

• Type de commande : mouvement et positionnement interpolés

Broche secondaire :

• Taille du mandrin : 8,3 pouces / 210 mm

• Pointe de broche : A2-5

• Système d'entraînement : vitesse directe, entraînement par courroie

• Puissance nominale maximale : 15,0 hp / 11,2 kW

• Vitesse maximale : 4 000 tr/min

• Couple maximal : 100 ft-lbf à 870 tr/min / 135,6 Nm à 870 tr/min

• Alésage de la broche (non traversant) : 0,81 pouce / 20,7 mm

Axe C de la broche secondaire :

• Puissance maximale : 5,0 hp / 3,7 kW

• Vitesse maximale : 60 tr/min

• Précision de positionnement (±) : 0,01°

• Diamètre du frein : 8,5 pouces / 216 mm

• Couple de maintien du frein : 140 ft-lbf / 190 Nm

• Type de commande : mouvement et positionnement interpolés

Positionnement de la broche secondaire (M119) :

• Positionnement (±) : 0,02°

• Diamètre du frein : 8,5 pouces / 216 mm

• Type de commande : positionnement uniquement

Tourelle :

• Nombre d'outils : 12 stations

• Outils pour diamètre extérieur (OD) et diamètre intérieur (ID) : toute combinaison (varie en fonction de la tourelle)

• Dégagement arrière de la barre d'alésage (à partir de l'arrière de la tourelle) : 4,00 pouces / 102,0 mm

Outils motorisés :

• Vitesse maximale : 4 000 tr/min

• Rapport d'entraînement : 1:1

• Outillage : BMT65

Généralités :

• Capacité du circuit de refroidissement : 55 gal / 208 L

Besoins en air :

• Débit d'air requis : 4 scfm à 100 psi / 113 L/min à 6,9 bar

• Tuyau d'air en ligne : 3/8 in

• Raccord (air) : 3/8 in

• Pression d'air minimale : 80 psi / 5,5 bar

Caractéristiques électriques :

• Vitesse de rotation de la broche : 4 500 tr/min

• Système d'entraînement : entraînement direct par courroie

• Puissance de la broche : 30,0 hp / 22,4 kW

• Tension d'entrée CA (triphasée) – faible : 220 VCA ; intensité à pleine charge : 70 A

• Tension d'entrée CA (triphasée) – haute : 440 VCA ; intensité à pleine charge : 35 A

Dimensions – expédition :

• Palette nationale : 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Palette d’exportation : 171 pouces x 90 pouces x 98 pouces / 434 cm x 229 cm x 249 cm
