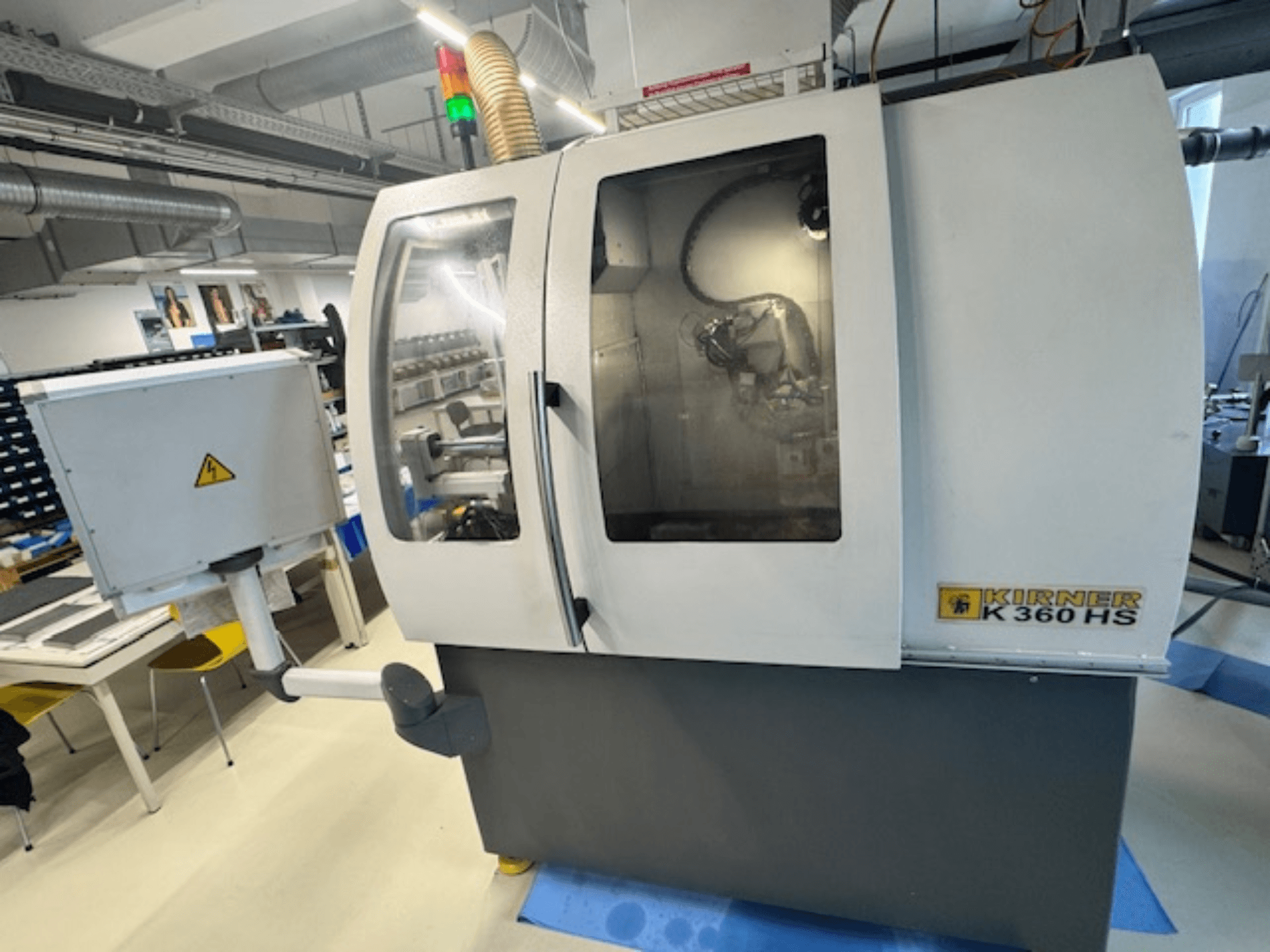

Rectifieuse cylindrique KIRNER K 360 HS, vue de face, avec panneau de commande et boîtier de protection transparent.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

KIRNER K360HS

Galerie de photos

KIRNER - K360HSDE-GRI-KIR-2009-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ KIRNER K360HS d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Cette rectifieuse cylindrique KIRNER K360HS à 9 axes a été fabriquée en 2009. Elle est dotée d'une broche de rectification d'une vitesse maximale de 8 500 tr/min et d'un porte-pièce d'un diamètre maximal de 150 mm. Le robot de chargement intégré permet une automatisation efficace, en traitant jusqu'à 1 020 pièces. Si vous cherchez à obtenir des capacités de rectification de haute qualité, considérez la machine KIRNER K360HS que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: KIRNER
année: 2009
MODÈLE: K360HS
type d'application: Broyage
Emplacement: Allemagne
type de machine: Rectifieuse Cylindrique
marque de l'unité de contrôle: SIEMENS

Informations techniques - KIRNER K360HS

Unité de contrôle

Marque de contrôle: SIEMENS
Modèle de contrôle: 840 D

Dimensions

Hauteur de la machine: 2100 mm
Longueur de la machine: 1900 mm
Poids de la machine: 2600 kg
Largeur de la machine: 1600 mm

Mouvement

Axe C: 210°
Nombre d’axes: 9
Course de l’axe X: 235 mm
Course de l’axe Y: 220 mm
Course de l’axe Z: 150 mm

Informations supplémentaires

- Résolution de l'axe X : 0,0000095 mm

- Déplacement rapide de l'axe X : 12 m/min

- Entraînement de l'axe X : Servomoteur

- Résolution de l'axe Y : 0,0000095 mm

- Déplacement rapide de l'axe Y : 12 m/min

- Entraînement de l'axe Y : Servomoteur

- Résolution de l'axe Z : 0,0000095 mm

- Déplacement rapide de l'axe Z : 12 m/min

- Entraînement de l'axe Z : Servomoteur

- Rotation de l'axe A : Infini

- Résolution de l'axe A : 0.000034°

- Vitesse de l'axe A : 100 1/min

- Entraînement de l'axe A : Moteur à couple élevé

- Plage de pivotement de l'axe B : 205°.

- Résolution de l'axe B : 0.000035°

- Vitesse de l'axe B : 30 1/min

- Entraînement de l'axe B : Moteur à couple élevé

- Résolution de l'axe C : 0.000034°

- Vitesse de l'axe C : 30 1/min

- Entraînement de l'axe C : Moteur à couple élevé

- Couple du moteur de rectification : 9,5 Nm à max. 4500 1/min

- Vitesse maximale de la broche de meulage : 8 500 1/min

- Dimensions des meules : 60 x 160 mm (40 x 160 mm)

- Diamètre maximal du porte-pièce : 150 mm

- Types de pinces de serrage : K7 / W10 / W12 (W15 en option)

- Plage de diamètre de la tige : 0,5 - 8 mm

- Longueur maximale de la tige : 105 mm (155 mm pour W10)

- Système de chargement/déchargement : Robot de chargement intégré

- Capacité des pièces à usiner : Max. 1020 pièces (pour un diamètre tête/tige = 3 mm)

- Domaine d'application : Usinage complet entièrement automatique de fraises rotatives, de fraises dentaires et de forets en carbure ou en acier rapide en un seul serrage.

- Charge connectée : Environ 12 kW

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
