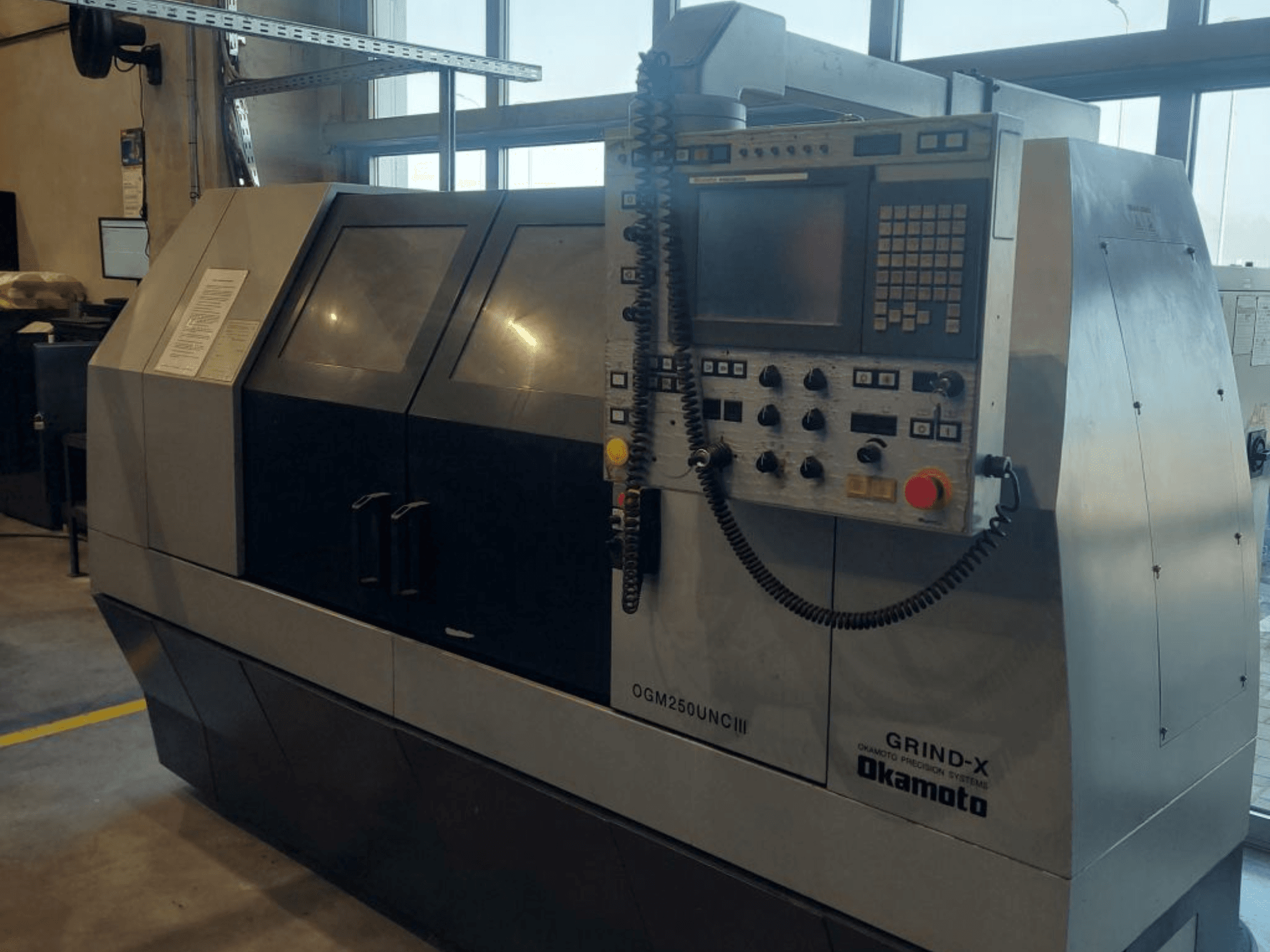

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Dégagement au-dessus de la table : 220 mm

Entraxe : 500 mm

Diamètre d'usinage maximal : 200 mm

Poids maximal de la pièce entre pointes : 50 kg

Poids maximal de la pièce dans le mandrin : 20 kg

Dimensions de la meule : Ø 305 × 25 × Ø 127 mm

Vitesse de la meule : 1 880–2 210 tr/min

Vitesse périphérique maximale : 30 m/s

Avance rapide sur l'axe X : 4 000 mm/min

Angle de pivotement de la tête de rectification : ±30°

Avance rapide sur l'axe Z : 8 000 mm/min

Incrément minimal de saisie : 0,0001 mm

Broche de la tête d'usinage : broche combinée fixe et rotative

Cône central de la tête d'usinage : MT n° 3

Diamètre du trou traversant de la tête d'usinage : Ø 18 mm

Vitesse de la tête d'usinage : 10–500 tr/min

Angle de pivotement de la tête d'usinage : de +30° à -90°

Course de la broche de la contre-poupée : 20 mm

Cône de la poupée mobile : MT n° 3

Capacité du réservoir de liquide de refroidissement : 120 litres

Capacité du réservoir de lubrifiant : 3 litres

Dimensions de la machine : 2 851 × 1 735 × 1 710 mm

Alimentation électrique : 200 V, 50 Hz, triphasée, 3 fils

Puissance totale connectée : 15 kVA / 10,5 kW

Courant maximal à pleine charge : 50 A

Moteur le plus puissant : 5,5 kW / 22 A

Circuit de commande : 100 V CA / 24 V CC

État : en état de marche
