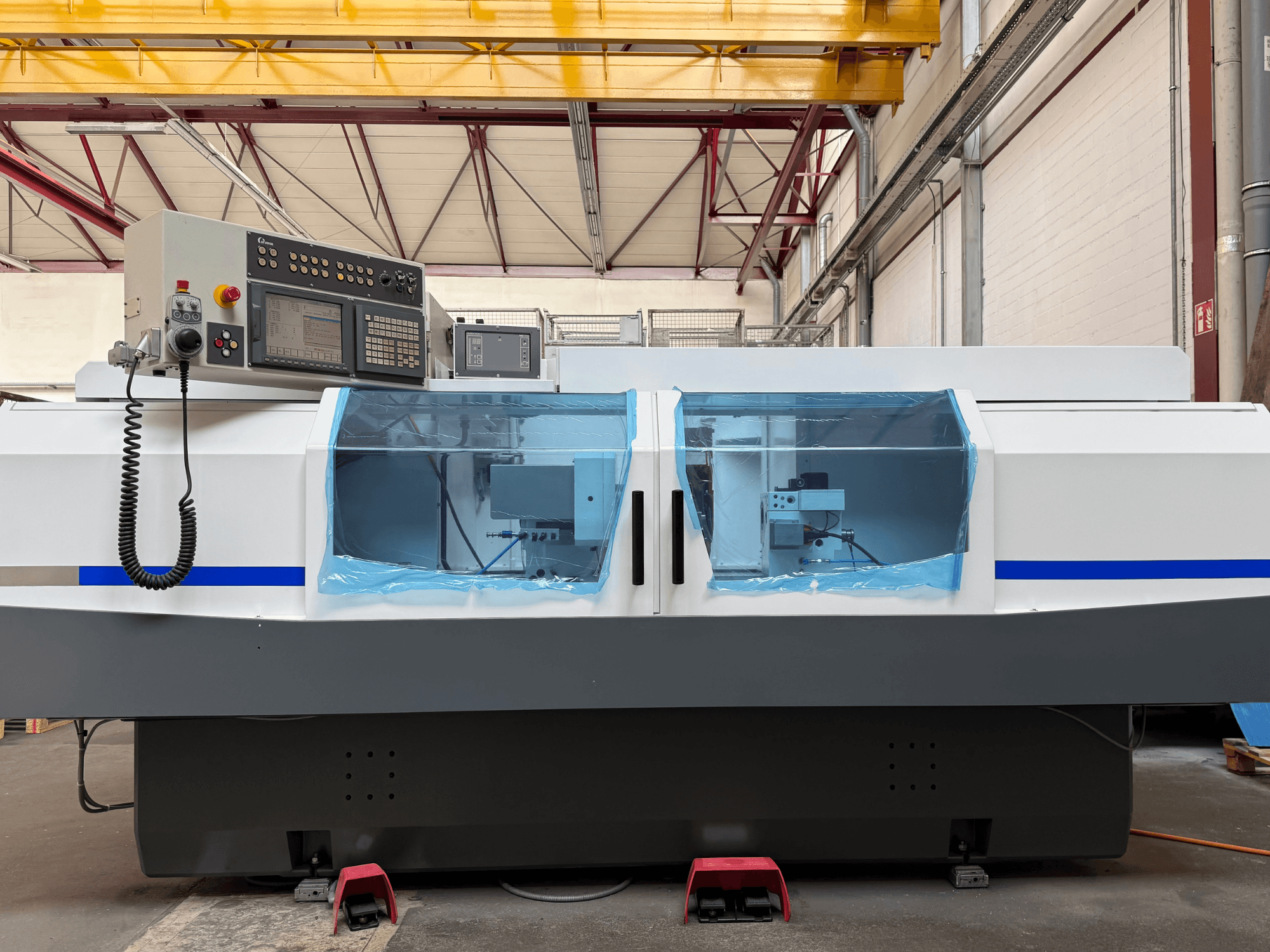

STUDER - S33 CNCCH-GRI-STU-2005-00001

- entièrement révisé en 2026

- Heures de fonctionnement : 0 h après révision

- Hauteur au centre : 175 mm

- Entraxe : 1 000 mm

- Socle de la machine : fonte minérale Granitan S103

- Courses : 285 mm (axe X) x 1 150 mm (axe Z)

- Entraînement de l'axe X : servomoteur à courant alternatif et vis à billes, angle de 0°, vitesse d'avance 0,001–5,000 mm/min

- Entraînement de l'axe Z : servomoteur à courant alternatif et vis à billes, vitesse d'avance de 0,001 à 10 000 mm/min

- Système de mesure : règle incrémentale pour les axes X et Z, résolution 0,0001 mm

- Poupée porte-meule : universelle pour la rectification extérieure et intérieure, denture Hirth de 1° (de -15° à +195°)

- Broche motrice (pos. 2) : 7,5 kW, 1 400 à 3 200 tr/min, vitesse de coupe programmable max. 50 m/s

- Protection de rectification extérieure : meule de diamètre 500 × 63 mm F1 (80 mm F5) avec protection automatique contre les contacts

- Broche de rectification intérieure (pos. 3) : broche de rectification intérieure Studer à entraînement par courroie (180°) avec variateur de fréquence

- Tête de travail : universelle, montée sur roulements à rouleaux, cône MK5, nez extérieur cylindrique D. 70 mm, alésage de broche D. 28 mm, blocage manuel de la broche

- Entraînement de la poupée porte-pièce : servomoteur CA de 1,8 kW, plage de vitesse 1–1 500 tr/min, vitesse pas à pas 1–50 tr/min

- Poids de la pièce : 80 kg max. entre pointes

- Contre-poupée : cône MK4, course de 35 mm, diamètre de la broche 50 mm, rétraction hydraulique de la broche avec surveillance, réglage fin manuel de ± 0,04 mm

- Vérins pneumatiques : soulèvement pneumatique pour faciliter le déplacement de la tête de travail et de la poupée mobile

- Système de commande : Fanuc 21i-TB avec écran tactile couleur de 10,4 pouces, API intégré, mémoire utilisateur de 32 Ko, 400 emplacements de stockage de programmes

- Alimentation électrique : 400 V ± 10 %, 50 Hz ± 1 Hz, tension de commande 24 V CC

Équipement en option :

- Système de détection de contact Dittel Sensitron 6 avec capteur magnétique (1 pièce)

- Sonde active Movomatic C25 LP

- 3 éléments de mise à niveau

- Unité de climatisation pour armoire électrique

- Unité de commande portable Euchner

- Rectifieuse pivotante pour rectification intérieure

- Position de stationnement pour la contre-poupée

- 3 broches de rectification intérieure Studer à entraînement par courroie (24 000 tr/min / 40 000 tr/min / 60 000 tr/min)

- Pédale de commande pour la commande manuelle de l'axe C lorsque les portes sont ouvertes

- Pédale de commande pour l'actionnement du dispositif de serrage (contre-poupée)

- Interface électrique pour le dressage rotatif (broche en option)

- Commande Movomatic ES 124 avec contrôle de mesure en cours d'usinage (tête de mesure en option)

- 8 brides de meule d'occasion pour la rectification extérieure

- Divers centres MK4 neufs

- Divers dresseurs

Capacités supplémentaires :

- Capacité de rectification de filets et de rectification de forme (le logiciel doit être commandé directement auprès de Fritz Studer AG)
