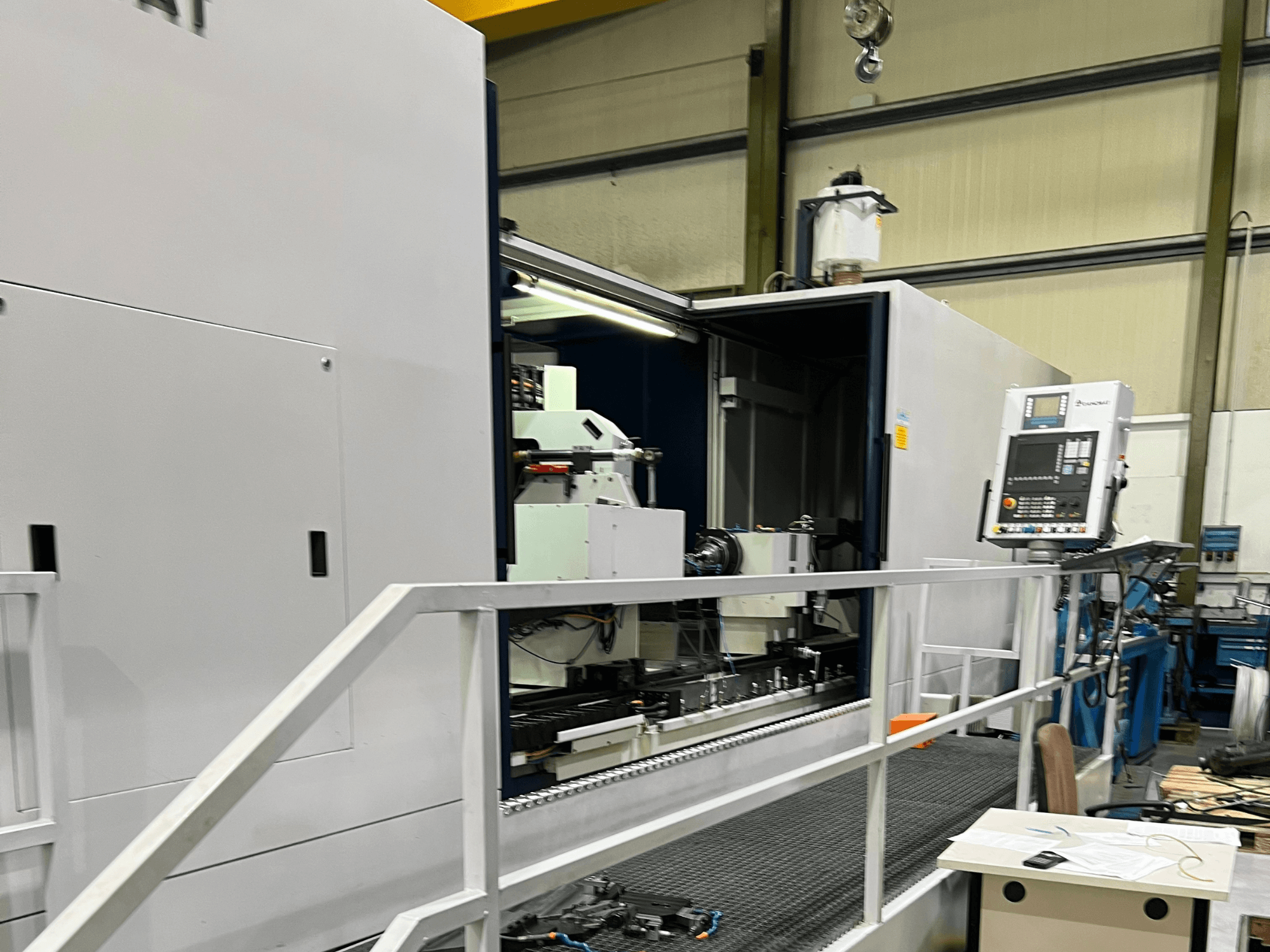

DANOBAT - HG 91-3000-B8MX-GRI-DAN-2007-00001

• Hauteur centrale au-dessus du sol : 1 604 mm

• Hauteur du centre : 525 mm

• Longueur maximale de broyage : 3 000 mm

• Diamètre de meulage maximal : 850 mm

• Poids maximal de la pièce (entre les centres) : 5 000 kg

• Poids total de la machine : 29 000 kg

Axe X (chariot transversal)

• Course effective : 650 mm

• Vitesse maximale programmable : 6 000 mm/min

• Vitesse minimale programmable : 0,01 mm/min

• Incrément min. programmable (en diamètre) : 0,001 mm

• Couple moteur : 22 N-m

Axe Z (chariot longitudinal)

• Vitesse maximale programmable : 6 000 mm/min

• Vitesse minimale programmable : 0,01 mm/min

• Incrément min. programmable : 0,001 mm

• Couple du moteur : 42 N-m

Tête de roue B8

• Angle de pivotement : de -30° à +180°.

• Dimensions de la roue : Ø760 x 80(100) x Ø304.8 mm

• Vitesse de coupe : 45 m/s

• Puissance : 22 kW

Tête de travail

• Vitesse de rotation de la broche : 10-120 tr/min

• Cône central : Morse 6

• Couple du moteur : 42 N-m

Contre-pointe hydraulique

• Correction maximale de la conicité : ±0,20 mm

• Course maximale du centre : 100 mm

• Cône central : ASA 4

Dresseur

• Emplacement : Positionné sur la tête de travail et la contre-pointe
