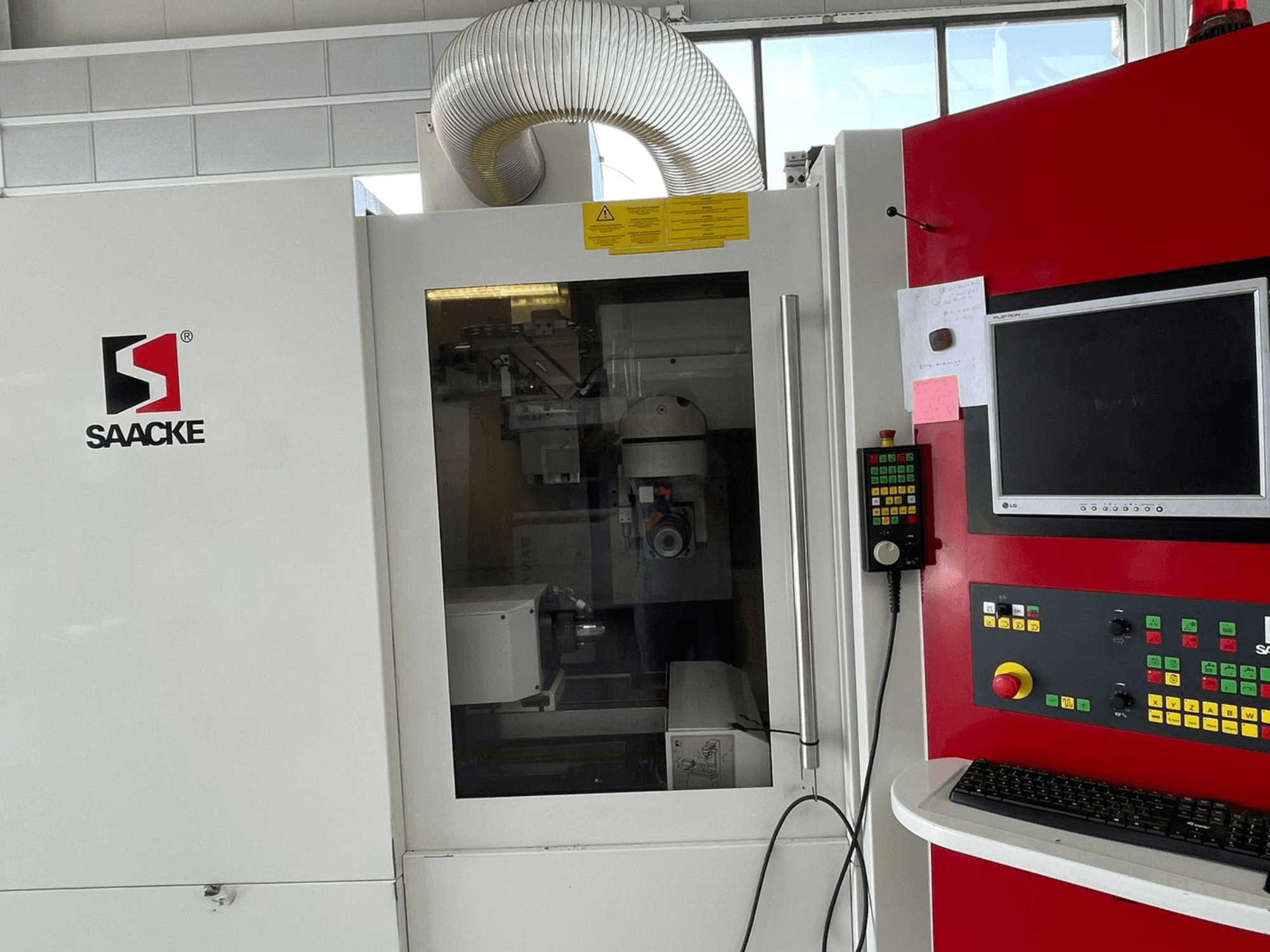

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Axe A du porte-pièce : Entraînement direct/moteur à arbre creux ; précision d'indexation ±15" ; possibilités d'indexation 1-999 ; erreur de pas cumulée à 100 mm : 8 µm ; vitesse max. 600 tr/min

• Porte-outil : ISO 50

• Douille de maintien du jeu de la broche : max. 28 mm (avec serrage automatique : Ø20 mm)

• Puissance d'entraînement nominale :

  • Broche de rectification S1-100% : 7,5 kW ; crête : 16 kW

  • Course longitudinale de l'axe X : 2 kW

  • Axe A, porte-pièce : 2 kW

  • Chariot transversal de l'axe Z : 2 kW

  • Hauteur de glissement de la tête de meulage de l'axe Y : 2 kW

  • Rotation de la tête de broyage selon l'axe B (table rotative) : 2 kW

• Systèmes de mesure de la position :

  • Axe A : Système de mesure directe

  • Axe B, X, Y, Z : Système de mesure indirecte

  • Résolution X/Y/Z : 0,0001 mm (0,1 µm)

  • Résolution A/B : 0,0001°

• Raccordement électrique : 20 kW / 50 A ; tension de service 400 V, 50 Hz ; tension de commande 24 V ; tension d'éclairage 230 V ; fusible de secours : alimentation séparée du réseau

• Air comprimé : 15-17 Nm³/h ; pression min/max 6/8 bar (600/800 kPa) ; qualité ≥ Classe 4 (ISO 8573-1)

• Contrôle et logiciel : CNC NUM Axium Power 1050 avec PC, mémoire de programme 512 k ; logiciel NUMROTOplus (dongle/hardlock requis) ; points zéro calibrés à l'aide des instructions de mesure jointes (pas de points de référence marqués).

Equipement supplémentaire

• Options du changeur de pièces (automatisation) :

  • Option 1 : Conception Pick-up

    • Pièce à usiner max : Ø20 mm × 120 mm ; 1 kg

    • Capacité par palette :

      • Queue Ø3.0-5.0 mm : 40 pièces

      • Ø5.1-8.0 mm : 32 pièces

      • Ø8,1-11,0 mm : 28 pièces

      • Ø11.1-14.0 mm : 24 pcs

      • Ø14.1-20.0 mm : 20 pièces

  • Option 2 : Magasin à chaîne (avec unité de préhension)

    • Capacité : 64 pièces

    • Pièce max : Ø32 mm × 200 mm ; 2,5 kg

    • Caractéristiques : Chargement chaotique de différentes pièces ; changement automatique des pinces de serrage possible

    • Douilles de maintien : Ø6, 8, 10, 12, 14, 16, 20

• Option chargeur à chaîne externe : augmente le poids de la machine à environ 3 800 kg et l'espace à 3 000 mm × 1 875 mm

• Système de filtration du liquide de refroidissement (TRANSOR) : À fournir par le client ; air pour le lavage à contre-courant env. 700 Nl/min pendant 5 min toutes les 6-9 heures
