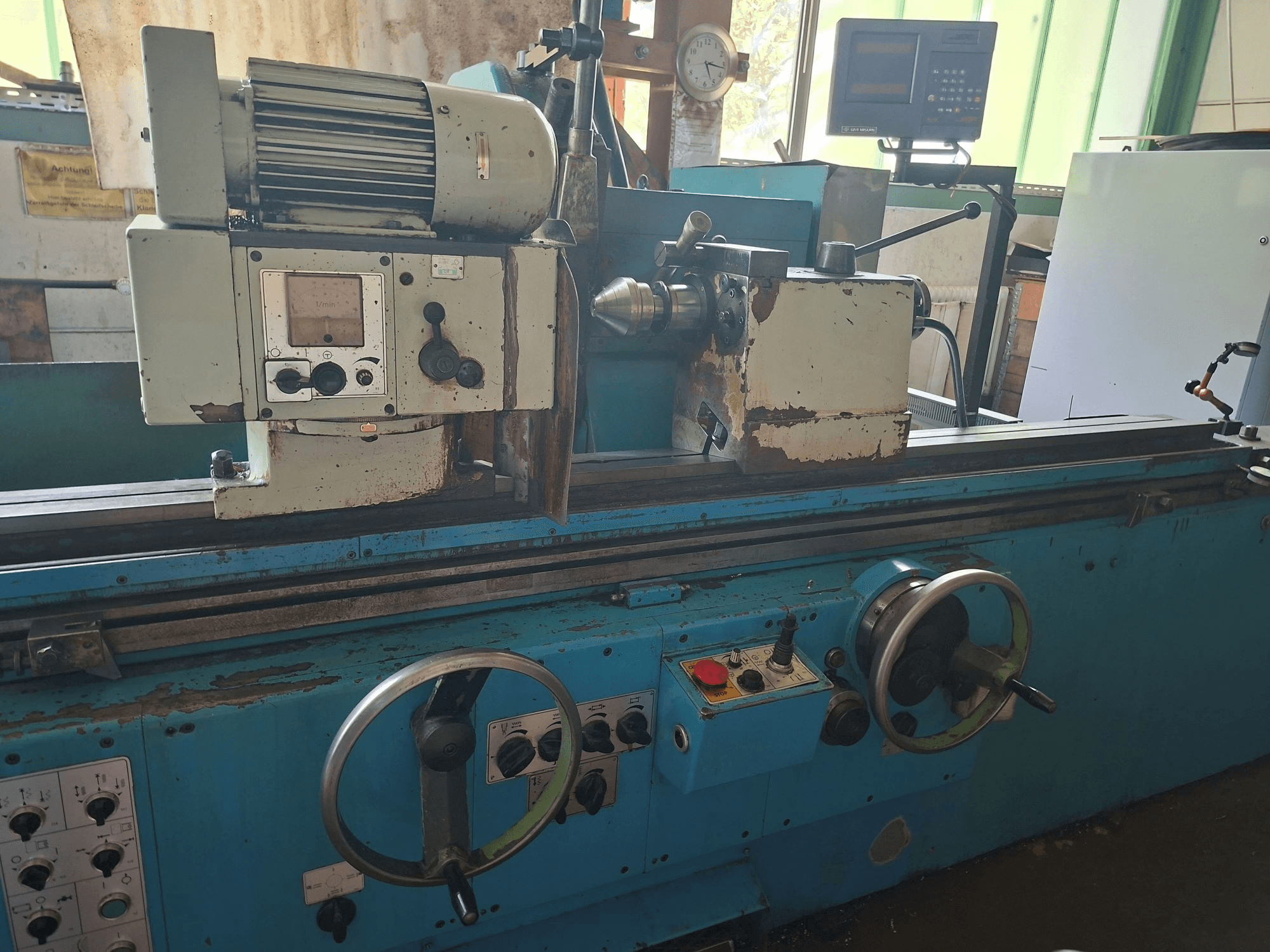

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Diamètre de pivotement : 500 mm

- Entraxe : 2 000 mm

- Dimensions de la meule (diamètre x largeur x alésage) : 500 x 80 x 203 mm

- Diamètre de la meule après usure partielle : 380 mm

- Diamètre minimal de la pièce à meuler avec une meule usée (380 mm) : 70 mm

- Largeur maximale de la meule : 200 mm

- Largeur maximale d'un jeu de meules en plusieurs pièces : 200 mm

- Somme maximale des largeurs individuelles des meules dans un ensemble en plusieurs parties : 200 mm

- Diamètre de rotation dans le lunette fixe ouverte : 110 mm

- Cône de la broche de la tête de travail : MORSE 5

- Cône du manchon de la poupée mobile : MORSE 5

- Diamètre du mandrin de serrage : 200 mm

- Diamètre de passage dans le contre-poinçon fermé : 110 mm

- Alésage dans le manchon de la broche de rectification interne : 100 mm

- Angle de pivotement de la tête porte-pièce : +95° / -5°

- Angle de pivotement de la poupée porte-meule : ±45°

- Angle de pivotement de la table supérieure à une distance entre axes de 2 000 mm : +5° / -3°

- Poids de la machine avec les accessoires standard (pour un entraxe de 2 000 mm) : 6 700 kg

- Vitesses de rotation de la broche de la tête de travail (réglables en continu) : 18–112 min⁻¹ / 90–560 min⁻¹ (1re rangée / 2e rangée)

- Course longitudinale minimale de la table : 1 mm

- Course longitudinale maximale de la table (pour un entraxe de 2 000 mm) : 2 290 mm

- Course transversale de la tête de meulage : 415 mm

- Déplacement rapide hydraulique de la tête de meulage : 60 mm

- Vitesse de la table (réglage en continu) : 0,05 - 4 m/min

- Course transversale de la tête de meulage par avance automatique : 0,2 mm/ø

- Déplacement transversal de la tête de meulage par avance automatique pour la rectification de précision : 0,15 mm/ø

- Avance automatique de la tête de meulage lors des inversions de la table pour la rectification en plongée : 0,0005–0,01 mm/ø

- Avance automatique de la tête de meulage lors des inversions de la table pour la rectification en travers : 0,005–0,05 mm/ø

- Vitesse d'avance automatique de la tête de meulage pendant la rectification en plongée : 1 mm.min⁻¹

- Vitesse d'avance pour l'avance par étincelage : 0,015 mm/min

- Puissance totale requise des moteurs électriques : 16 kVA

- Puissance du moteur de la tête de meulage : 9,5 kW

- Poids maximal admis de la pièce entre pointes : 300 kg

- Poids maximal de la pièce en porte-à-faux (dispositif de serrage compris) : 60 kg

- Avance de la table : 6 m/min
