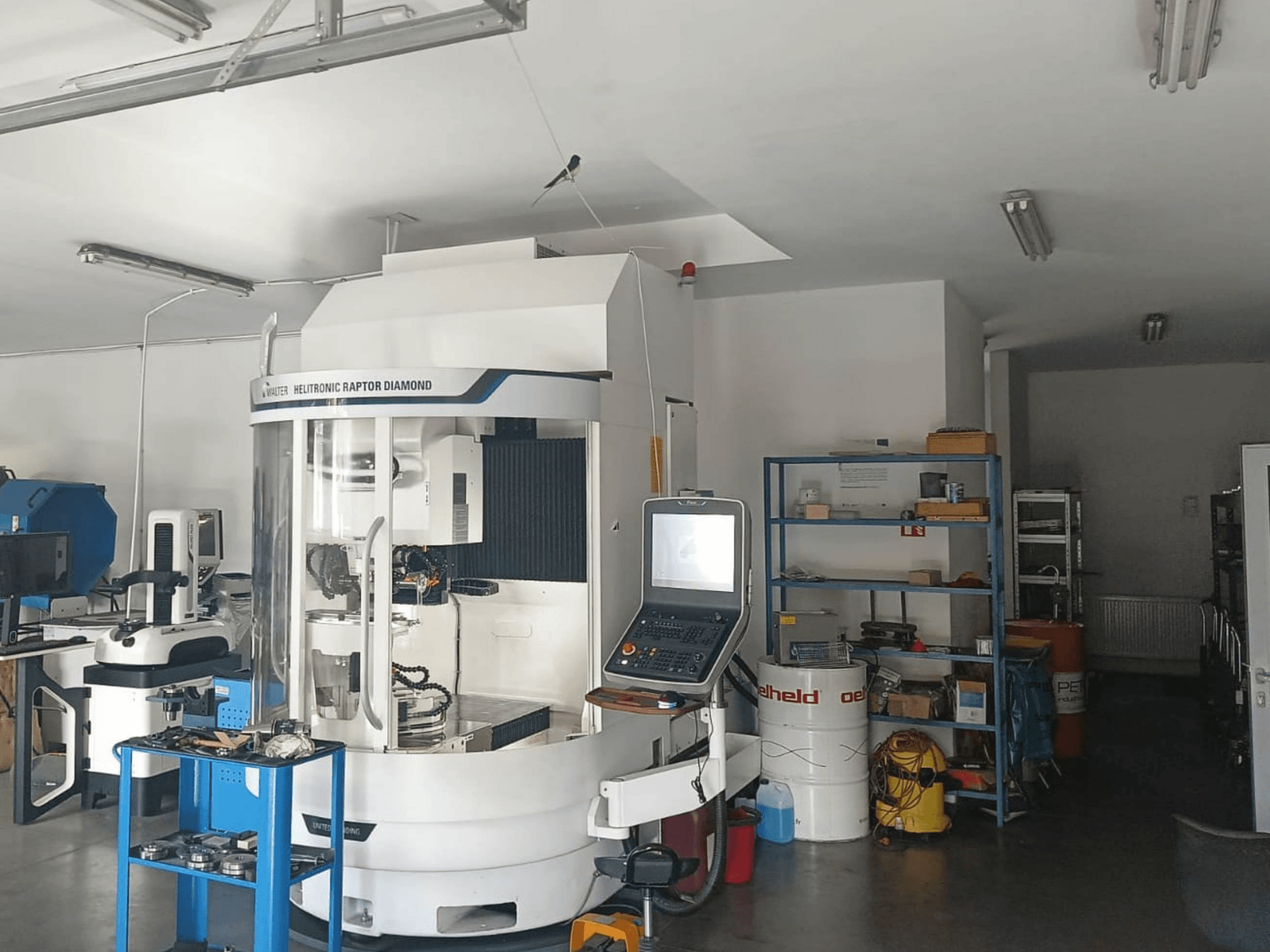

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Heures de fonctionnement : environ 4 371 h

• Plage de travail :

  • Diamètre de l'outil : Ø 3 à 290 mm (en option jusqu'à Ø 400 mm, selon la configuration)

  • Longueur maximale de l'outil : 270 mm (en option jusqu'à 350 mm, selon la configuration)

  • Poids maximal de l'outil : 50 kg

• Axes :

  • Nombre d’axes CNC : 5

  • Vitesse des axes linéaires : jusqu’à 15 m/min

• Broche :

  • Diamètre maximal de la meule : Ø 200 mm

  • Interface : HSK

  • Broche à double extrémité, entraînée par courroie

• Rectification / Électroérosion :

  • Rectification et électroérosion en un seul serrage

  • Pour outils en carbure, HSS, PCD et CBN

  • Configurable pour jusqu’à 3 électrodes et 3 meules, ou bien jusqu’à 6 meules

• Commande / Conception de la machine :

  • Commande CNC WALTER / UNITED GRINDING

  • Zone de travail fermée avec porte de protection automatique

• Options/caractéristiques de la machine :

  • Table supérieure

  • Règles en verre

  • Axe A renforcé, jusqu’à 750 tr/min

  • Préparation pour l'étalonnage automatique/sonde

  • Sonde de mesure de la meule

  • Système d'extinction automatique avec détection de fuites

  • Compatible TS-Remote

  • Prise en charge du clavier

  • Capteur de fuite d’huile

  • Raccordement pour système de filtration externe

Équipement supplémentaire

• Système de chargement/manutention automatique pour outils à queue (chargeur/manipulateur d'outils automatique)

• Système de refroidissement du processus

• Système de filtration et de circulation du liquide de refroidissement/diélectrique

• Système de liquide de refroidissement/diélectrique

• Porte-outils

• Brides/adaptateurs

• Accessoires pour meules et électrodes

• Automatisation/manutention :

  • Charger TOP

  • 12 palettes

• Filtration/refroidissement/aspiration :

  • Système d'aspiration des brouillards d'huile

  • Silencieux d'aspiration

  • Unité de refroidissement d’huile

  • Système de filtration avec réservoir et pompe

• Serrage/outillage :

  • Pinces de serrage 6–16 mm

  • Pinces de serrage 16–32 mm

  • Pinces 351 ES : 6, 8, 10, 12, 16 mm

  • 4 jeux de pinces 351 ES

  • Pinces : 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Porte-embout automatique 6–16 mm

  • Porte-embout automatique E386, 16 à 27 mm

  • Porte-embout hydraulique manuel, diamètre 32 mm

  • Douille ISO 50

  • Arbre ISO 50

  • 2 porte-électrodes HSK de 50 mm

  • 4 porte-meules HSK de 45 mm

  • Porte-meule pour dressage

  • Adaptateur de mesure pour jeu de meules

  • Disque d'étalonnage HSK

  • Rouleau d'étalonnage

• Mesure :

  • Appareil de mesure Heliset Plus

• Logiciels/options/offres groupées :

  • Tool Studio pour PC

  • Outils de fraisage Tool Studio

  • Option d'affûtage P-System à 45 degrés

  • Pack d'outils de perçage pour bois P36

  • Pack de forets

  • Kit Hoger P58

• Consommables :

  • 4 x 208 l de fluide diélectrique
