Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

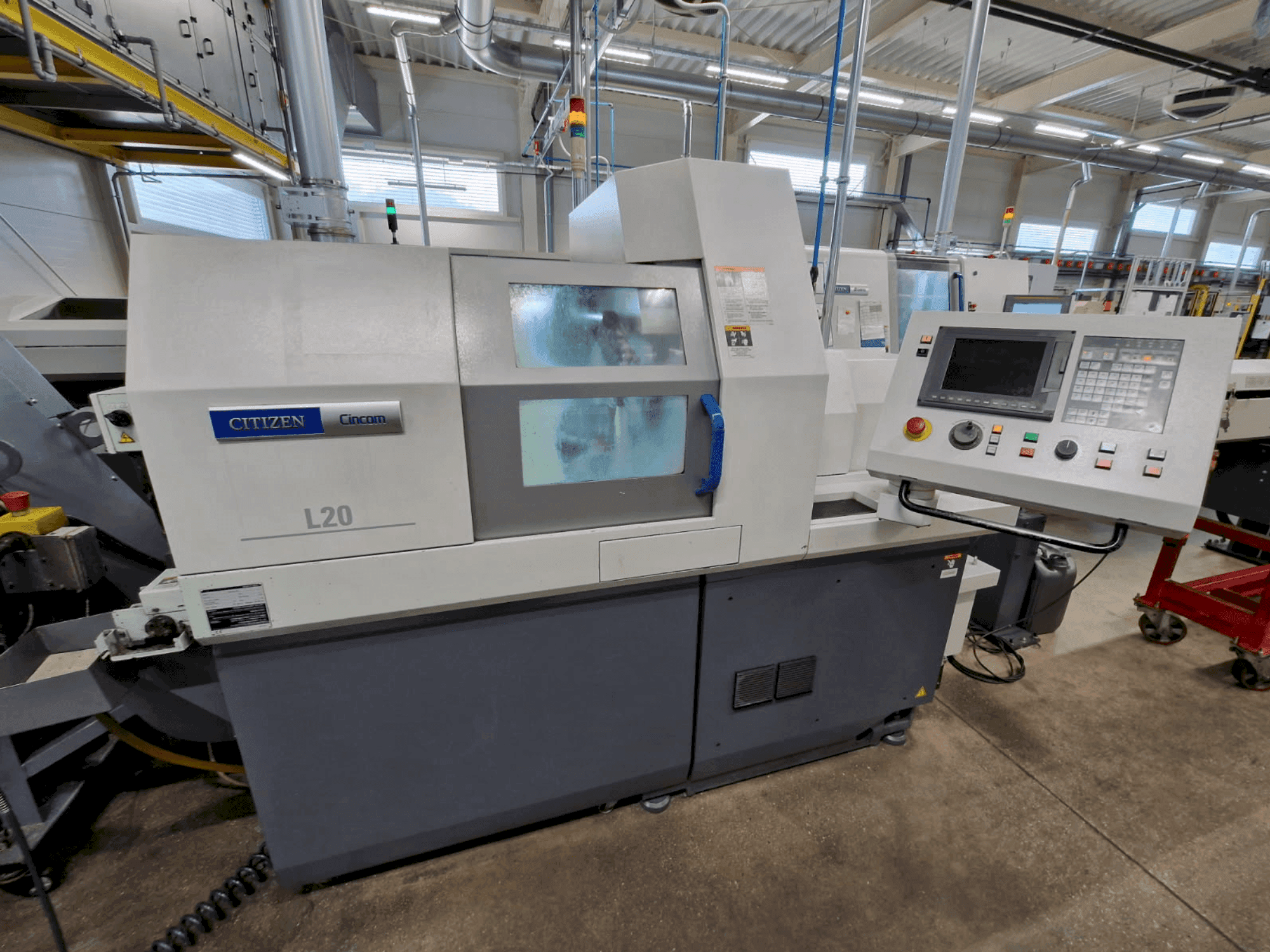

CITIZEN Cincom L20E-2M8 avec ravitailleur de barres FMB et convoyeur de copeaux LNS

La machine est adaptée au tournage efficace jusqu'à 20 mm de diamètre.

La machine est conçue pour accueillir jusqu'à 37 outils pour l'usinage de produits complexes.

Jeu de sous-ensembles d'outils :

Porte-outils vertical avec 5 outils

4-7 outils rotatifs pour l'usinage radial transversal

Outils de perçage 3-9 pour l'usinage frontal

0-4 outils rotatifs pour la contre-broche

4-10 outils de perçage pour la contre-broche

Configuration de base

Lit de base : bloc moulé avec guides linéaires robustes (stabilité thermique et vibratoire)

Broche principale : 10 000 tr/min, axe C, Ø de passage 26 mm (barre max. Ø20 mm)

W1 : support vertical avec 5 outils (12 × 12 × 130 mm)

3× GSC1310 outils rotatifs radiaux ER16 (1 kW, 7 500 tr/min)

GSE3210 unité rotative réglable 0°/90° pour unité de fraisage (3× GSC1310 ER16)

Bloc de perçage U124B (2+1) pour trous profonds

Contre-broche : 8 000 tr/min, axe C en option, puissance 0,75/1,5 kW

U153B unité d'outils entraînés pour contre-broche (0,75 kW) + 4× adaptateurs SAU819 Ø19,05

Contrôleur : Mitsubishi Meldas 700 (Windows OS, processeur amélioré, LCD 8.4")

Usinage simultané sur broche principale et broche auxiliaire

Nouvelle conception du couvercle de la porte coulissante, peu encombrante

Données techniques

Broche principale

Longueur de tournage max. : 200 mm

Ø de passage : 26 mm

Ø max. de la barre : 20 mm

Vitesse de rotation : 200-10 000 tr/min

Puissance : 2,2 / 3,7 kW

Positionnement : Axe C (0,001°)

Contre-broche

Ø max. de la barre : 20 mm

Vitesse : 200-8 000 tr/min

Puissance : 0,75 / 1,5 kW

Positionnement : Axe C

Longueur maximale de la pièce dans la pince de serrage : 80 mm

Outils entraînés

Vitesse : 200-7,500 rpm

Puissance : 1 kW

5 outils (support vertical) + 4-7 radiaux + 3 dans la direction Z

Outils

5 outils (12 × 12 × 130 mm)

Bloc de perçage à 3 positions sur contre-broche (3× Ø25,4 mm)

Supports de contre-usinage : 3-6 (Ø19,06 mm)

Guides

Pinces de serrage : E145

Douille de guidage : Neukomm 22.001

Machine ER16 / ER11

Equipement supplémentaire

• Unité de serrage Ø25 mm

• Pompe 15 bars pour le rinçage de la contre-broche

• Adaptateurs SAU819 jusqu'à Ø8 mm

• Transformateur 3×400V/3×200V, 10 kW

• Convoyeur de copeaux LNS MH-HB

• Ravitailleur FMB Minimag 20/3200
