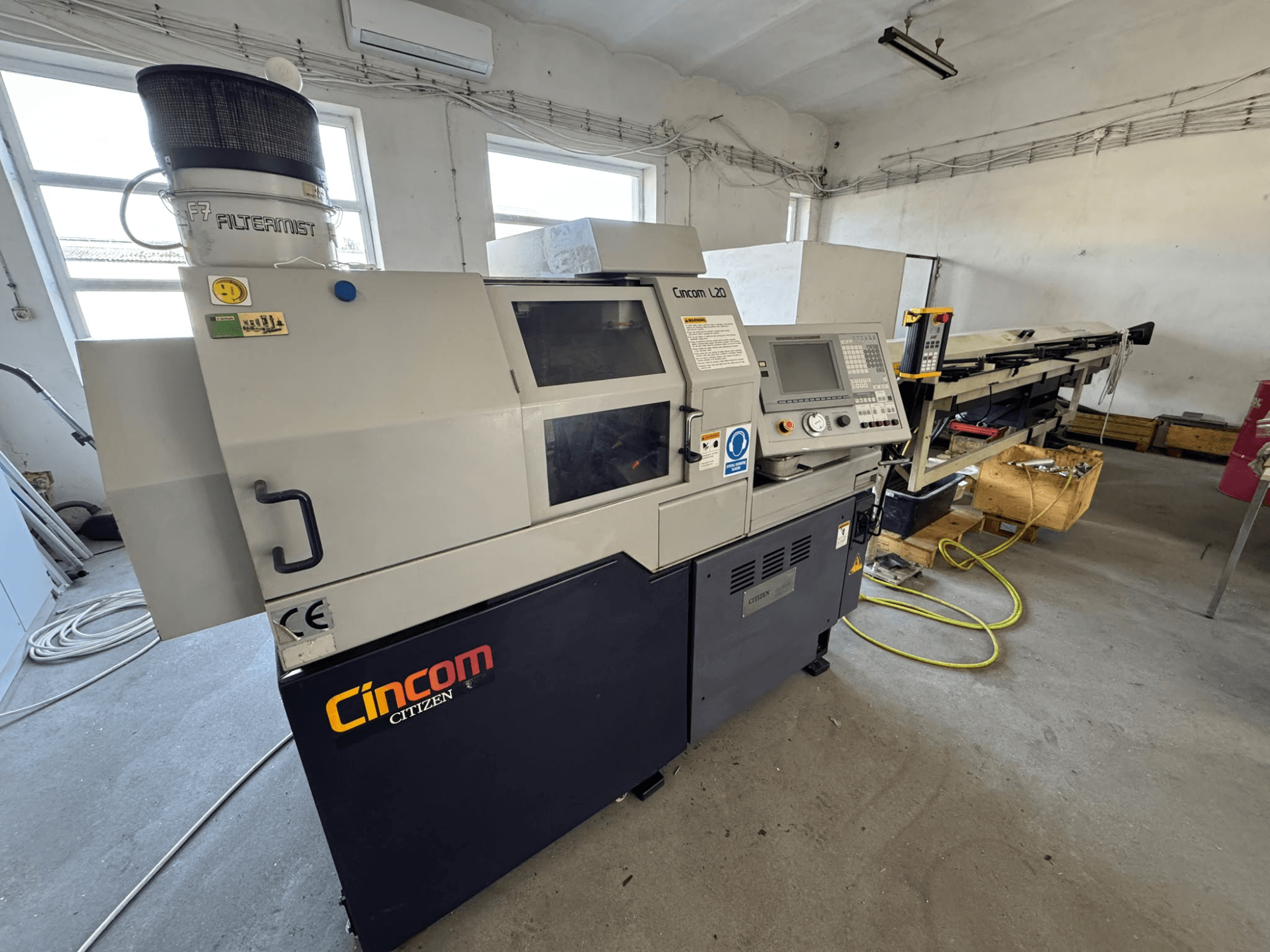

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Diamètre d'usinage maximal : 20 mm

• Diamètre d'usinage recommandé : 6–20 mm

• Longueur d'usinage maximale : 200 mm par serrage

• Réglage de la vitesse de la broche principale : en continu, S5 chiffres

• Indexation de la broche principale : 1 degré

• Diamètre maximal de perçage frontal : 10 mm

• Capacité maximale de taraudage avant : M8 avec taraud / M6 avec filière

• Broche arrière : incluse

• Diamètre maximal de serrage de la broche arrière : 20 mm

• Vitesse de la broche arrière : 200–8 000 tr/min

• Réglage de la vitesse de la broche arrière : en continu, à 4 chiffres

• Indexation de la broche arrière : 1 degré

• Diamètre maximal de perçage arrière : 8 mm

• Capacité maximale de taraudage arrière : M6

• Longueur maximale d’usinage arrière : 80 mm

• Saillie maximale de la pièce par rapport à la broche arrière : 30 mm

• Capacité de perçage de l'outil motorisé transversal : 7 mm

• Capacité de taraudage de l’outil motorisé transversal : M6

• Vitesse de l'outil moteur transversal : 200–5 000 tr/min

• Capacité de perçage de l'outil motorisé avant : 5 mm

• Capacité de taraudage de l'outil motorisé avant : M5

• Vitesse de l’outil motorisé avant : 200–5 000 tr/min

• Capacité de perçage de l'outil motorisé arrière : 4 mm

• Vitesse de l'outil motorisé arrière : 200 à 5 000 tr/min

• Nombre maximal d'outils : 16

• Postes d’outils de tournage : 7

• Postes d'outils de perçage transversal : 3

• Postes d’outils de perçage avant : 3

• Postes d'outils de perçage/usinage arrière : 3

• Dimensions de la tige de l'outil de tournage : 12 x 12 x 130 mm

• Diamètre de la tige de l'outil rotatif : 7 mm avec ER11 / AR11, 10 mm avec ER16 / AR16

• Diamètre du manchon porte-outil : 19,05 mm

• Douille de guidage : L20, 20,01 mm

• Course de l'axe X1 : 45,5 mm

• Course de l'axe Y1 : 294 mm

• Course de l'axe Z1 : 205 mm

• Course de l'axe X2 : 316 mm

• Course de l'axe Z2 : 180 mm

• Avance rapide X1 / Y1 / Z1 : 20 m/min

• Vitesse de déplacement rapide X2 / Z2 : 20 m/min

• Incrément minimal de saisie X1 / Y1 / Z1 : 0,001 mm

• Incrément minimal de saisie X2 / Z2 : 0,001 mm

• Longueur maximale de la barre : 2 500 mm

• Hauteur au centre : 1 050 mm

Équipement supplémentaire

• Chargeur de barres : LNS Hydrobar Mini-Sprint S2
