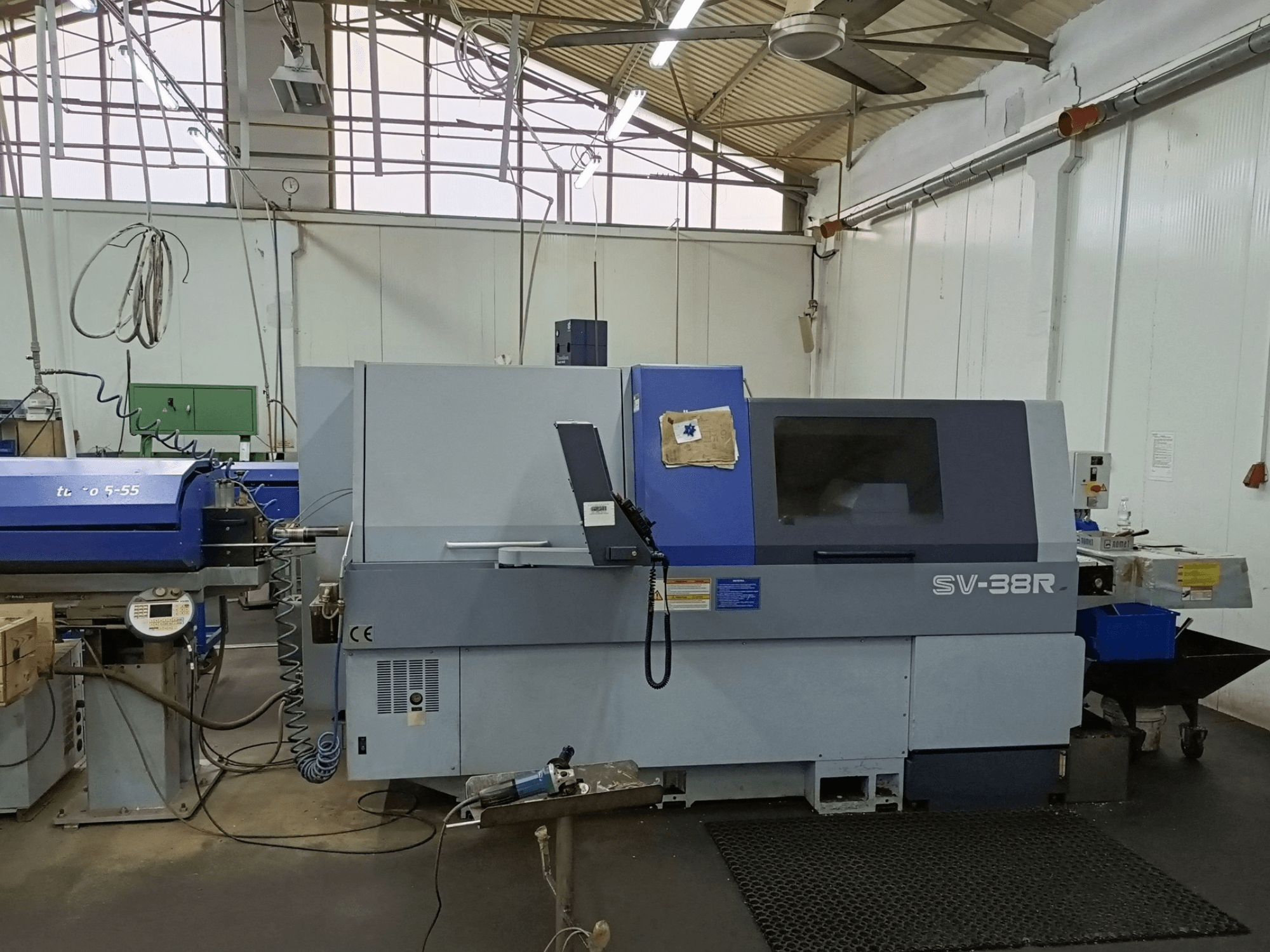

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Schéma des axes : X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Capacité d'usinage :

  • Diamètre maximal de tournage : 38 mm

  • Course maximale de la poupée : 350 mm

  • Avance rapide : X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min ; Y2 20 m/min ; Y3 15 m/min

• Broche principale :

  • Commande de l'axe C

  • Puissance du moteur : 7,5 kW en continu / 11 kW (10 min, 25 % de charge)

  • Pince de serrage de la broche principale

  • Douille de guidage rotative synchrone avec soufflage d'air

• Broche secondaire :

  • Vitesse maximale : 7 000 tr/min

  • Commande de l'axe C

  • Puissance du moteur : 5,5 kW en continu / 7,5 kW (10 min, 40 % de charge)

  • Pince de serrage de la contre-broche

  • Soufflage d'air

• Système d'outillage :

  • Porte-outils groupé à 5 positions

  • Tourelle porte-outils à 10 positions

  • Unité d'usinage arrière à 8 broches

  • Perçage avant : 3 outils par station

  • Diamètre maximal de perçage : 23 mm

  • Capacité maximale de taraudage : M16 × 2,0

• Outillage motorisé :

  • Porte-outils en série : 4 positions motorisées ; vitesse maximale 6 000 tr/min ; moteur 2,2 kW

  • Tourelle : 2 outils entraînés par station ; vitesse maximale 5 700 tr/min ; moteur 2,7 kW en continu / 4 kW (5 min, 30 % de charge)

  • Diamètre maximal de perçage (entraîné) : 10 mm

  • Capacité maximale de taraudage (entraîné) : M8 × 1,25

• Équipement intégré/de série :

  • Détection de rupture d’outil de tronçonnage

  • Lubrification centralisée automatique

  • Groupe hydraulique

  • Unité pneumatique

  • Indicateur de niveau de liquide de refroidissement

  • Interrupteur de détection de fuite

  • Éclairage de la zone de travail

  • Interface RS-232C

• Heures de fonctionnement et compteurs :

  • Mise sous tension : 24 295 h 59 min

  • Fonctionnement : 21 038 h 55 min 37 s

  • Découpe : 6 872 h 30 min 44 s

Équipement supplémentaire

• Chargeur de barres : FMB Maschinenbau, modèle FMB turbo 5-55 / 3200 A (année 2016)

  • Longueur maximale des barres : 3 200 mm

  • Plage de diamètres des barres selon les spécifications fournies : 5–65 mm (à confirmer avec la documentation du chargeur)

  • Vitesse d'avance : 0–1 000 mm/s ; vitesse de retour : 0–1 000 mm/s

  • Interface du chargeur de barres

  • Remarque : le diamètre d'usinage réel est limité à 38 mm par le tour

• Convoyeur de pièces finies
