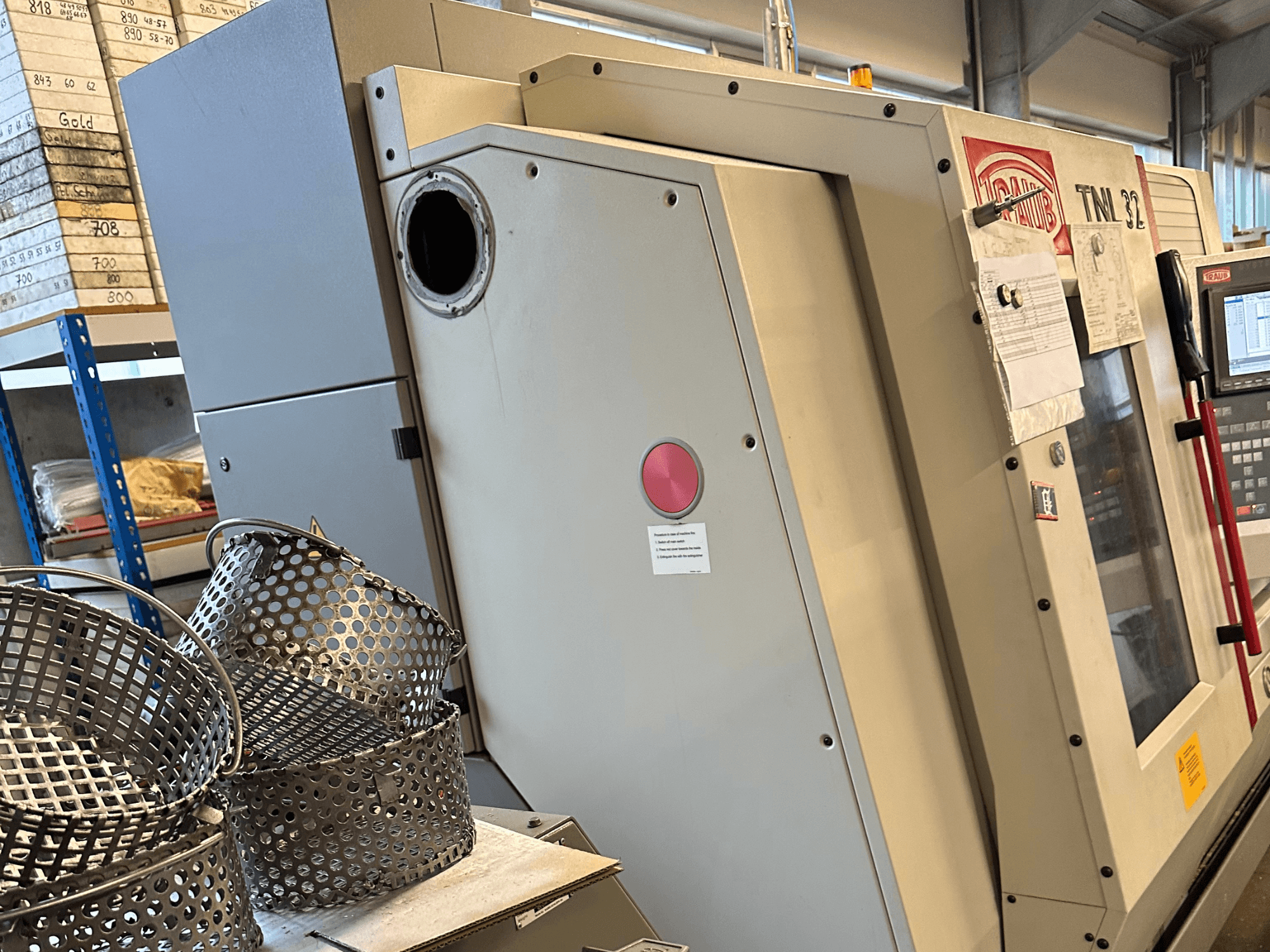

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Nombre de tourelles : 2

• Course maximale de l'axe Z : 305 mm

• Couple de la broche principale : 21/32 Nm

• Résolution de l'axe C de la broche principale : 0,001°

• Postes d'outils de la tourelle 1 : 10

• Postes d'outils motorisés de la tourelle 1 : 10

• Vitesse des outils motorisés de la tourelle 1 : 12 000 tr/min

• Puissance des outils motorisés de la tourelle 1 : 1,5 / 2,5 kW

• Diamètre du porte-outil de la tourelle 1 : 45 mm

• Queue d'outil de tournage de la tourelle 1 : 16 x 16 mm

• Course de l'axe X de la tourelle 1 : 140 mm

• Course de l'axe Z de la tourelle 1 : 305 mm

• Résolution de l'axe H de la tourelle 1 : 0,001°

• Temps de changement d'outil de la tourelle 1 : 0,3 s

• Tourelle 2 : 9 emplacements d'outils

• Stations d'outils motorisés de la tourelle 2 : 9

• Vitesse des outils motorisés de la tourelle 2 : 12 000 tr/min

• Puissance des outils motorisés de la tourelle 2 : 1,5 / 2,5 kW

• Diamètre du porte-outil de la tourelle 2 : 45 mm

• Queue d'outil de tournage de la tourelle 2 : 16 x 16 mm

• Course de l'axe X de la tourelle 2 : 140 mm

• Course de l'axe Y de la tourelle 2 : -25 / +40 mm

• Course de l'axe Z de la tourelle 2 : 320 mm

• Temps de changement d'outil de la tourelle 2 : 0,3 s

• Vitesse de la contre-broche : 8 000 tr/min

• Puissance de la contre-broche : 1,5 / 2,5 kW

• Couple de la contre-broche : 4,5 / 7,7 Nm

• Résolution de l'axe C de la contre-broche : 0,001°

• Longueur de serrage maximale : 250 mm

• Diamètre maximal de la barre (contre-broche) : 32 mm

• Postes d'outils de travail arrière : 8

• Postes d'outils motorisés pour l'usinage arrière : 3

• Vitesse de l'outil motorisé de travail arrière : 12 000 tr/min

• Puissance des outils motorisés de travail arrière : 1,5 / 2,5 kW

• Diamètre du porte-outil de travail arrière : 36 mm

• Déplacement rapide (X / Y / Z) : 20 / 20 / 20 m/min

• Vitesse d'avance maximale : 20 000 mm/min

• Puissance totale requise : 46 kW

• Encombrement avec ravitailleur de barres : 8 000 x 2 500 x 2 600 mm

• Convoyeur à copeaux : en option, non inclus

• Système de refroidissement : Oui

• Tourelles d'outils : 2

• Unité d'usinage arrière : Oui

• Interface d'alimentation en barres : oui

• Chargeur de barres : LNS Hydrobar Express 332 S2 / 3 m

• Manivelle électronique : Oui

• Unité hydraulique : Oui

Défauts de la machine : la contre-broche est actuellement inutilisable en raison d'une inactivité prolongée. Le capteur ou le moteur est défectueux.
