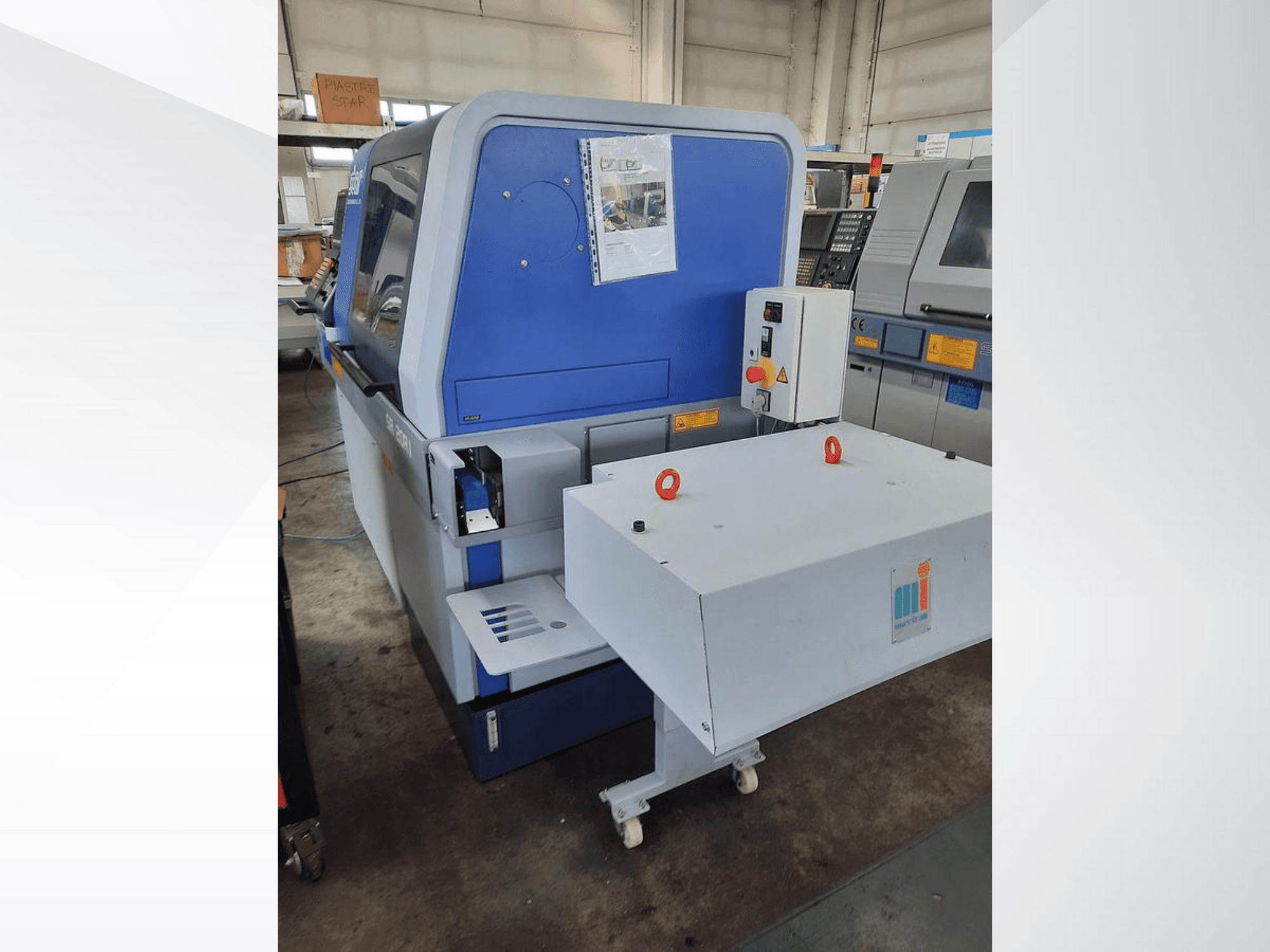

Star - SR 20 R IIIIT-TUR-STA-1996-00001

Course maximale de la contre-pointe mobile : 205 mm

Diamètre de tournage maximal : 20 mm

Diamètre maximal de la pièce pour la prise/le passage : Ø 20 mm

Longueur maximale de la pièce avec éjection frontale : 80 mm

Capacité du réservoir de liquide de refroidissement : 170 L

Contrôle du niveau de liquide de refroidissement : Standard

Stations d'outils de tournage fixes : 6

Postes d'outils à entraînement radial : 5

Postes fixes de perçage et de taraudage : 4

Outillage fixe : M8 × 1.25

Outillage rotatif sur la glissière du peigne : M6 × 1

Fraise en bout sur la glissière du peigne : Ø 10 mm

Queue d'outil standard : 12 mm

Vitesse maximale des outils entraînés : 8000 TOURS/MINUTE

Puissance maximale des outils entraînés : 1,2 kW

Diamètre maximal de la pince de serrage (ER) : Ø 10 mm

Capacité de perçage maximale (acier C45) : Ø 8 mm

Capacité maximale de taraudage (acier C45) : M8 × 1.25

Pince de serrage ER16 supplémentaire : Ø 10 mm

Profondeur de perçage maximale : 100 mm

Alésage de la broche : Ø 20 mm

Vitesse de la broche : 500-8000 RPM

Puissance de la broche : 2,2 / 1,5 kW

Avance rapide des axes linéaires : 35 m/min

Avance rapide axe C : 198000 °/min

Avance de coupe maximale axes linéaires : 10 m/min

Avance de coupe maximale sur l'axe C : 10000 °/min

Capacité du réservoir de liquide de refroidissement : 170 L

Pince de serrage : Neukomm art. 22.001

Mandrin : F25 art. 64

Nombre d'axes : 3 (X/Z + rotation C)

Puissance totale installée : 10 kVA
