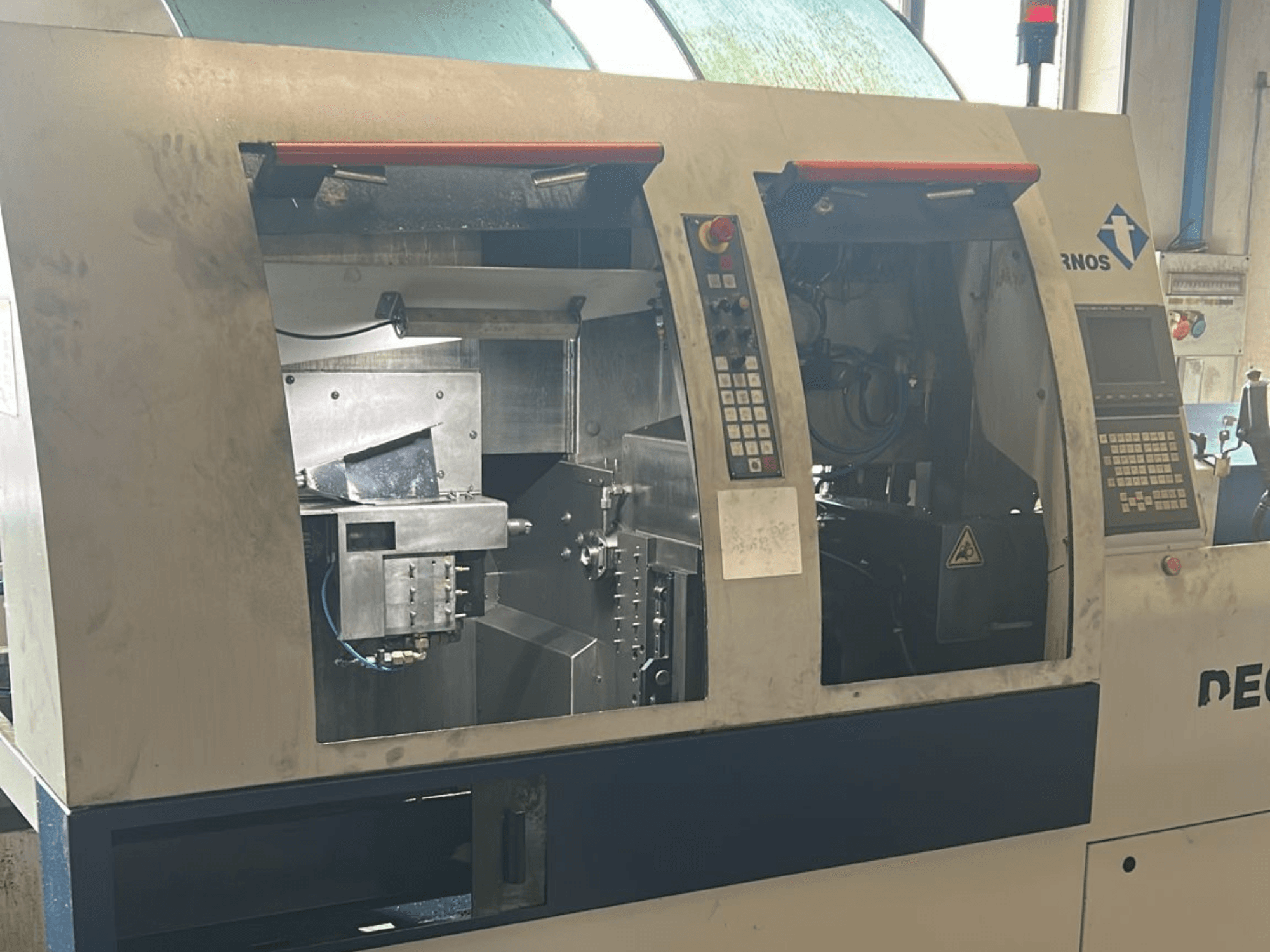

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Capacité :

  • Diamètre max. de la barre : 13 mm

• Axes :

  • Nombre d'axes : 6 (X1, Y1, Z1, X2, Y2, Z2)

• Broche principale (S1) :

  • Capacité maximale de la barre : 16 mm

  • Diamètre min. recommandé de la barre : 3 mm

  • Longueur maximale de la pièce : 160 mm

  • Type de pince de serrage : Schaublin F20

• Sous-broche (S2) :

  • Diamètre max. de la pièce : 16 mm

  • Longueur max. de la pièce (contre-opération) : 160 mm

  • Vitesse de rotation de la broche : 100-12 000 tr/min

  • Force de serrage : 730 daN

• Courses des axes :

  • X1 : 35 mm, Y1 : 158 mm, Z1 : 187 mm

  • X2 : 118 mm, Y2 : 160 mm, Z2 : 174 mm

• Avances :

  • Vitesse maximale de l'axe : 20 m/min

• Douille de guidage :

  • Passage de barre max : 16 mm

• Système d'outils :

  • Système d'outils linéaires (avant + arrière)

  • Nombre de positions d'outils : 6 (3 axiales + 3 transversales)

  • Espacement des outils : 38 mm

  • Outils rotatifs max. : jusqu'à 3

• Outils entraînés (S3) :

  • Vitesse maximale : 8 000 tr/min

  • Puissance : jusqu'à 1,1 kW

  • Capacité de perçage : jusqu'à 8-10 mm

  • Capacité de taraudage : M6-M8

• Contre-opérations :

  • 3 positions de travail

  • Capacité d'usinage complète (tournage, perçage, taraudage, filetage)

• Système de refroidissement :

  • Capacité d'huile : 200 L

  • Réservoir de copeaux : environ 100 L

Équipement supplémentaire

• Ravitailleur de barres (intégré) :

  • Longueur maximale de la barre : 3,3 / 3,85 / 4,2 m

  • Longueur minimale de la barre : 1,2 m

  • Diamètre des barres : 3-16 mm

• Déchargeur de pièces

• Système de bain d'huile

• Interface RS232

• Eclairage de la zone de travail
