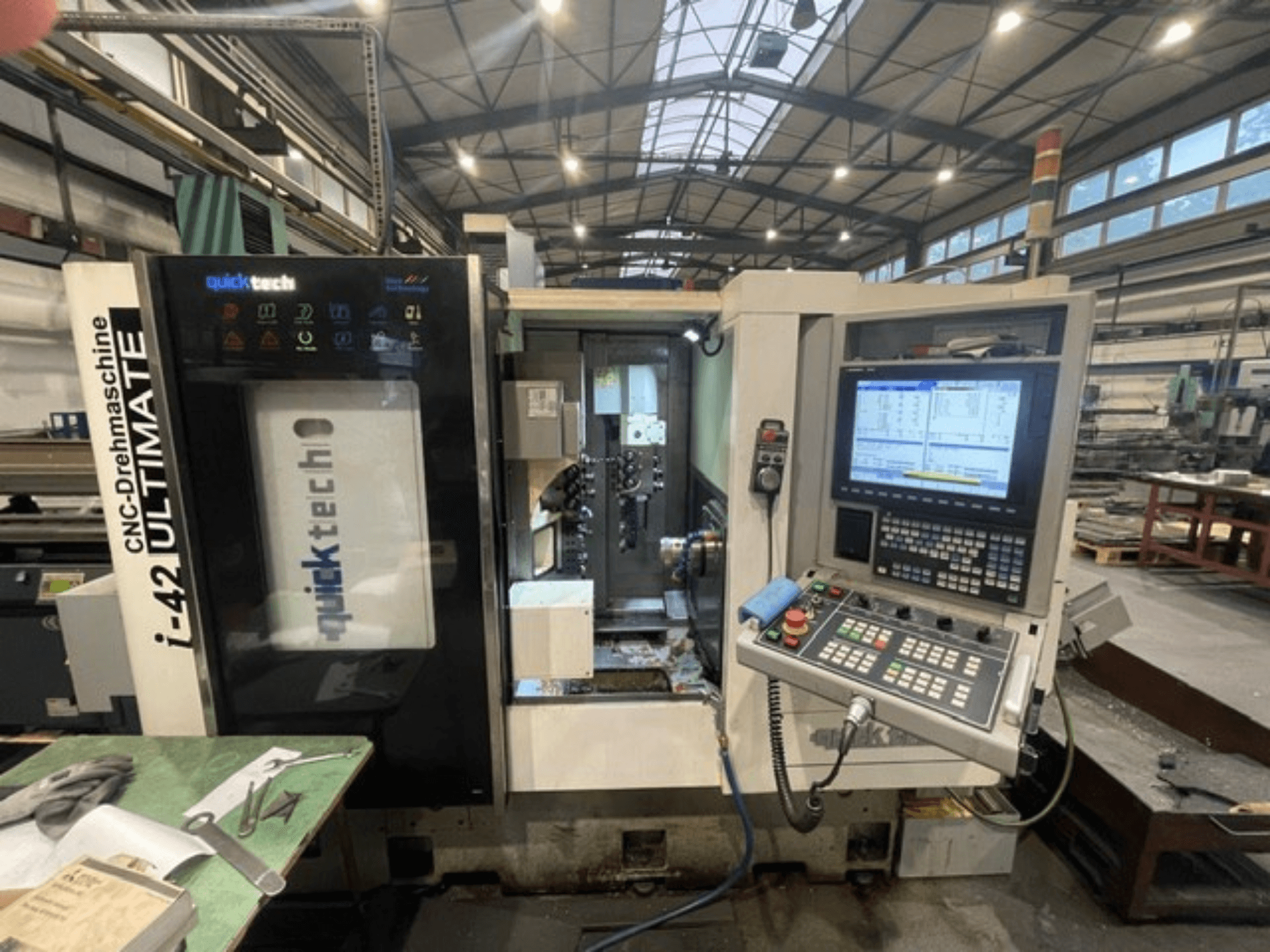

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Contrôle

  • CNC Mitsubishi M720

  • Écran LCD couleur de 15 pouces

  • Porte avec indicateurs LED

  • Signalisation opérationnelle et interrupteur d'alarme automatique

  • Communication/interface intégrée avec le ravitailleur

  • Marque CE

  • Guide/manuel

• Broche principale

  • Diamètre du palier : 100,0 mm

  • Diamètre maximal de la barre : 42 mm

  • Longueur maximale d'usinage : 250,0 mm

  • Pince de serrage : DIN-173E42B

  • Nez de broche : A2-5

  • Alésage de la broche : 44,0 mm

  • Axe C : 0.001°

• Contre-broche

  • Diamètre max. de la barre : 42 mm

  • Longueur maximale d'usinage : 100 mm

  • Pince de serrage : DIN-173E-42B

  • Nez de broche : A2-5

  • Vitesse de rotation : 4000 tr/min

  • Puissance : 3.7 kW

  • Axe C1 : 0.001°

• Déplacements et axes

  • X : 150,0 mm | Y : 385,0 mm | Z : 250,0 mm | B : 360°

  • X1 : 400,0 mm | Y1 : 400,0 mm | Z1 : 300,0 mm

  • Servomoteurs (X, Y, Z, X1, Y1, Z1) : Mitsubishi AC Servo, 1,5 kW chacun

  • Indexation à partir de la position de l'outil : 0.3 s

  • Temps de changement d'outil (coupe/coupe) : 0.6 s

• Tête d'outil (principale)

  • Type combiné

  • Outils : 6 externes, 5 internes

  • Taille de l'outil externe : 20,0 × 20,0 mm

  • Outil interne max : ER20 / 20,0 mm

• Outils entraînés (principaux)

  • Axe B avec 12 outils entraînés

  • Puissance : Mitsubishi AC Servo, 15 kW

  • Vitesse de rotation : 4000 tr/min

  • Taille maximale de l'outil : ER-20

  • Diamètre de perçage maximum : 12 mm

  • Filetage max : M10 × 1.5

• Tête d'outil (compteur)

  • Type combiné

  • Outils : 5 externes, 9 internes

  • Taille de l'outil externe : 20,0 × 20,0 mm

  • Outil interne max : ER20 / 20,0 mm

• Outils entraînés (compteur)

  • Nombre : 6 (3 axiaux, 3 radiaux)

  • Puissance : Mitsubishi AC Servo, 1,5 kW

  • Vitesse : 4000 tr/min

  • Taille maximale de l'outil : ER-20

  • Diamètre de perçage maximum : 12 mm

  • Filetage max : M10 × 1.5

• Système hydraulique

  • Moteur hydraulique : 0,75 kW

  • Pression maximale du système : 50 kg/cm3

• Système de lubrification

  • Moteur de lubrification : 25 W

  • Capacité du réservoir : 2 l

• Système de refroidissement

  • Réservoir de liquide de refroidissement : 200 l

  • Moteur de refroidissement : 1/4 HP

  • Pression du liquide de refroidissement : 2,5 MPa

• Longueur : 2900 mm (3500 mm avec le convoyeur à copeaux, qui fait partie de la machine)

• Équipement standard inclus

  • Équipement de base avec outils

  • Porte-outils et jeu de pinces de serrage

  • Lubrification automatique

  • Extracteur de copeaux/transporteur de copeaux (intégré, selon la note sur les dimensions)

  • Élimination des pièces (pelle) - si intégrée

  • Écran LCD couleur de 15 pouces

  • Signalisation opérationnelle et interrupteur d'alarme automatique

  • Guide/manuel

  • Porte avec indicateurs LED

Équipement supplémentaire

• Ravitailleur automatique de barres, longueur 1200 mm

• Convoyeur d'évacuation des pièces

• Pelle d'évacuation des pièces (si fournie en tant qu'unité externe)

• Transformateur 380-440 V, 60/50 Hz
