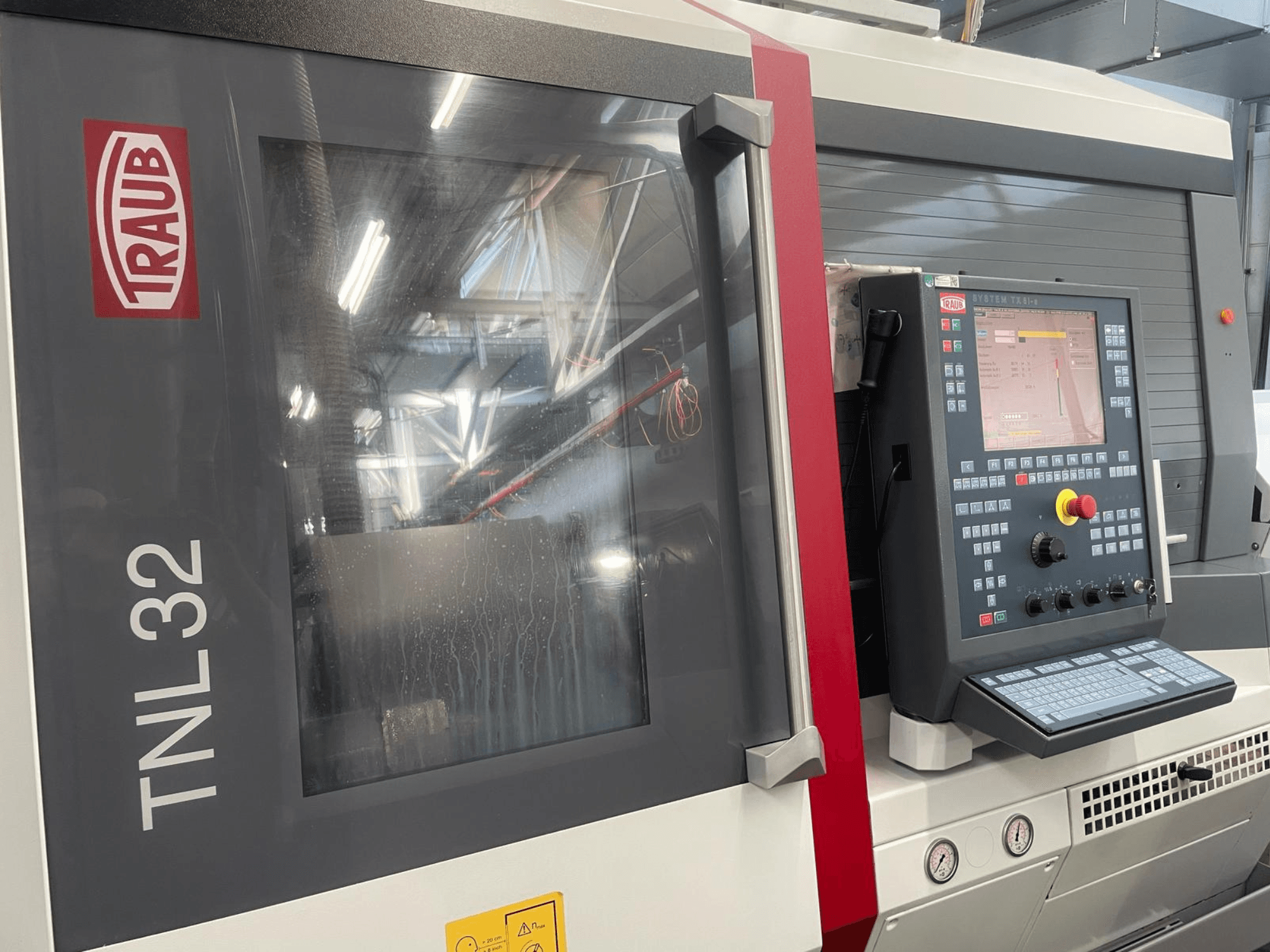

TRAUB - TNL 32DE-TUR-TRA-2014-00001

• Commande : CNC/PLC TRAUB TX8i-s avec processeur RISC 64 bits et PC à fibre optique ; écran plat TFT couleur ; manivelle électronique

• Logiciel/extensions inclus : Polyform (programmation de l'axe C), Helical (interpolation 3D de l'axe Y), taraudage sans mandrin de compensation, surveillance de la rupture de l'outil de coupe, surveillance de l'éjection de l'outil de coupe, arrêt de l'axe, T-ATC

• Broche principale : Motobroche avec système de serrage creux ; capacité d'alésage/barre de 32 mm ; vitesse maximale de l'axe C : 8 000 tr/min.

• Course max : 305 mm (version L) / 127 mm (version K)

• Sous-broche : Serrage creux partiel, axe C ; unité de nettoyage montée sur la tourelle d'outils inférieure

• Tourelle d'outil supérieure : Axes X/Y/Z/H/B ; 10 porte-outils ; double entraînement

• Tourelle d'outil inférieure : Axes X/Y/Z/H ; 9 porte-outils ; entraînement combiné ; fonctionnement séparé de la contre-broche

• Mesure/rétroaction : Échelles en verre sur l'axe X (tourelles supérieure et inférieure) ; codeur rotatif sur l'axe C

• Contre-opération : table arrière à 8 positions avec entraînement combiné pour jusqu'à 3 outils ; préparée pour l'alimentation interne en liquide de refroidissement

• Serrage : Dispositif d'inversion du sens de serrage et dispositif de contre-pression de serrage sur la broche principale et la contre-broche

• Système d'arrosage : Système standard avec pompes à 3 et 8 bars (50 Hz) dans un réservoir de 500 litres ; pompe supplémentaire à 28 bars (50 Hz), débit de 19 l/min

• Extraction : Raccord D 150 mm pour l'aspiration centrale

Équipement supplémentaire

• Non spécifié (pas de robot, de ravitailleur, de convoyeur de copeaux ou d'automatisation externe répertoriés)
