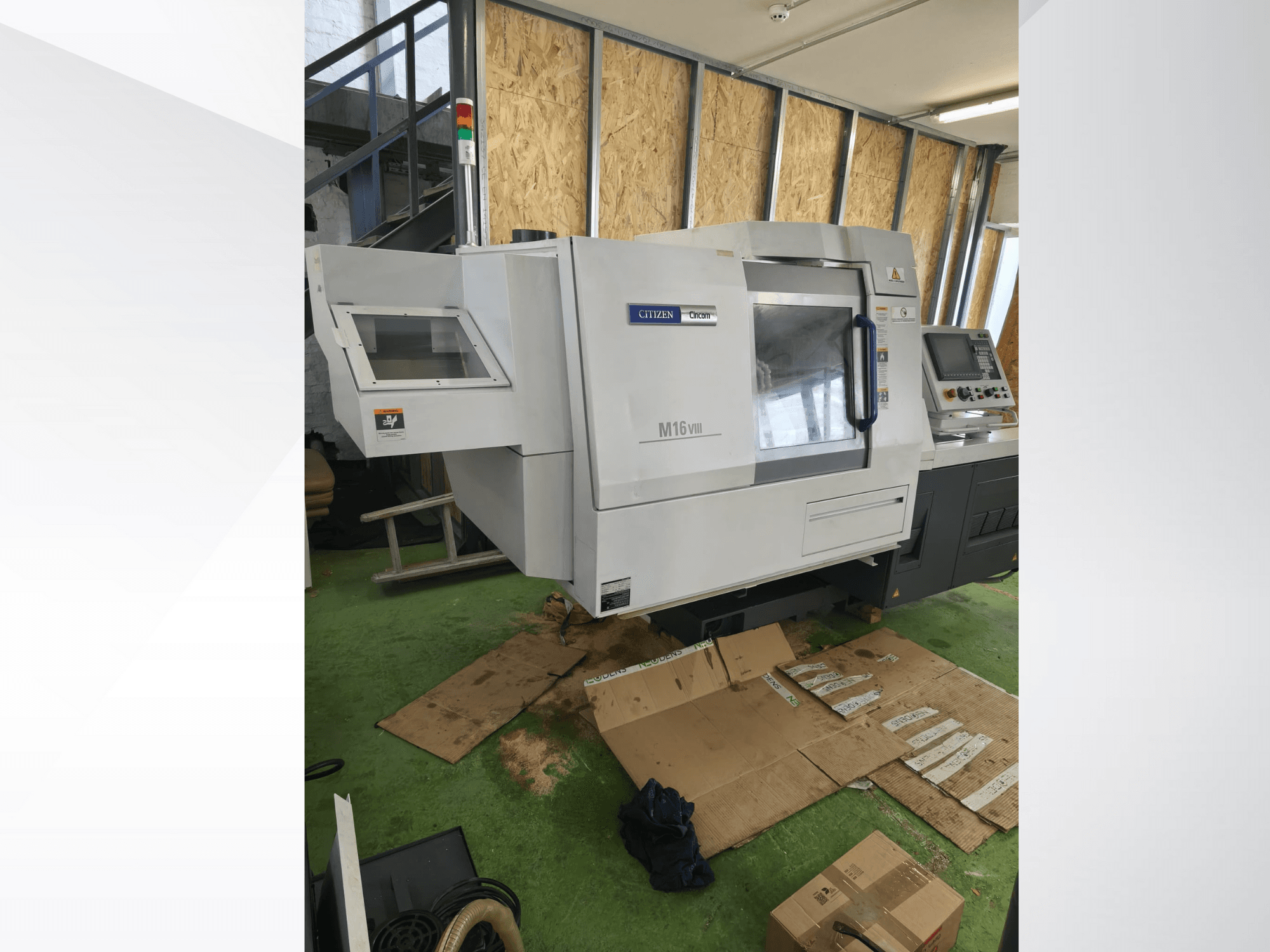

Citizen - Cincom M16-4M8HR-TUR-CIT-2021-00001

Informations complémentaires

• Configuration des outils :

• Nombre total d'outils : 32-38 (selon la configuration)

• Outils de tournage de groupe : 5 pièces

• Outils de tourelle : 10 pièces

• Poste d'outils arrière : 4 pièces

• Taille de la queue de l'outil : 10 mm

• Taille de la douille : Ø19.05 mm

• Mandrin à pince de serrage de la broche principale : FC261-M

• Douille de guidage : FC251-M-K

• Mandrin à pince pour contre-broche : WFG660-M

• Outils rotatifs en bande :

• Diamètre de perçage maximal : 5 mm

• Diamètre de taraudage max : M5

• Vitesse de la broche : jusqu'à 8000 min-¹ (3600 min-¹ en valeur nominale)

• Outils rotatifs à tourelle :

• Diamètre de perçage maximal : 5 mm

• Diamètre de taraudage max : M5

• Vitesse de la broche : jusqu'à 8000 min-¹ (3500 min-¹)

• Outils rotatifs à montant arrière :

• Diamètre de perçage maximal : 5 mm

• Diamètre de taraudage max : M5

• Vitesse de la broche : jusqu'à 8000 min-¹ (4500 min-¹)

• Données d'avance et d'axe :

• Avance rapide (tous les axes sauf X2, Y2, B) : 32 m/min

• Axe X2 : 16 m/min

• Axes Y2, B : 8 m/min

• Moteurs et données électriques :

• Moteur de la broche principale : 2,2 / 3,7 kW

• Entraînement de l'outil rotatif (groupe/tourelle/arrière) : 0,69 - 0,75 / 1,5 kW

• Consommation électrique totale : 10,75 kW

• Courant à pleine charge : 28 A

• Pression d'air requise : 0,4 MPa (84 NL/min)

• Hauteur centrale : 1150 mm

• État de fonctionnement : Excellent état de fonctionnement
