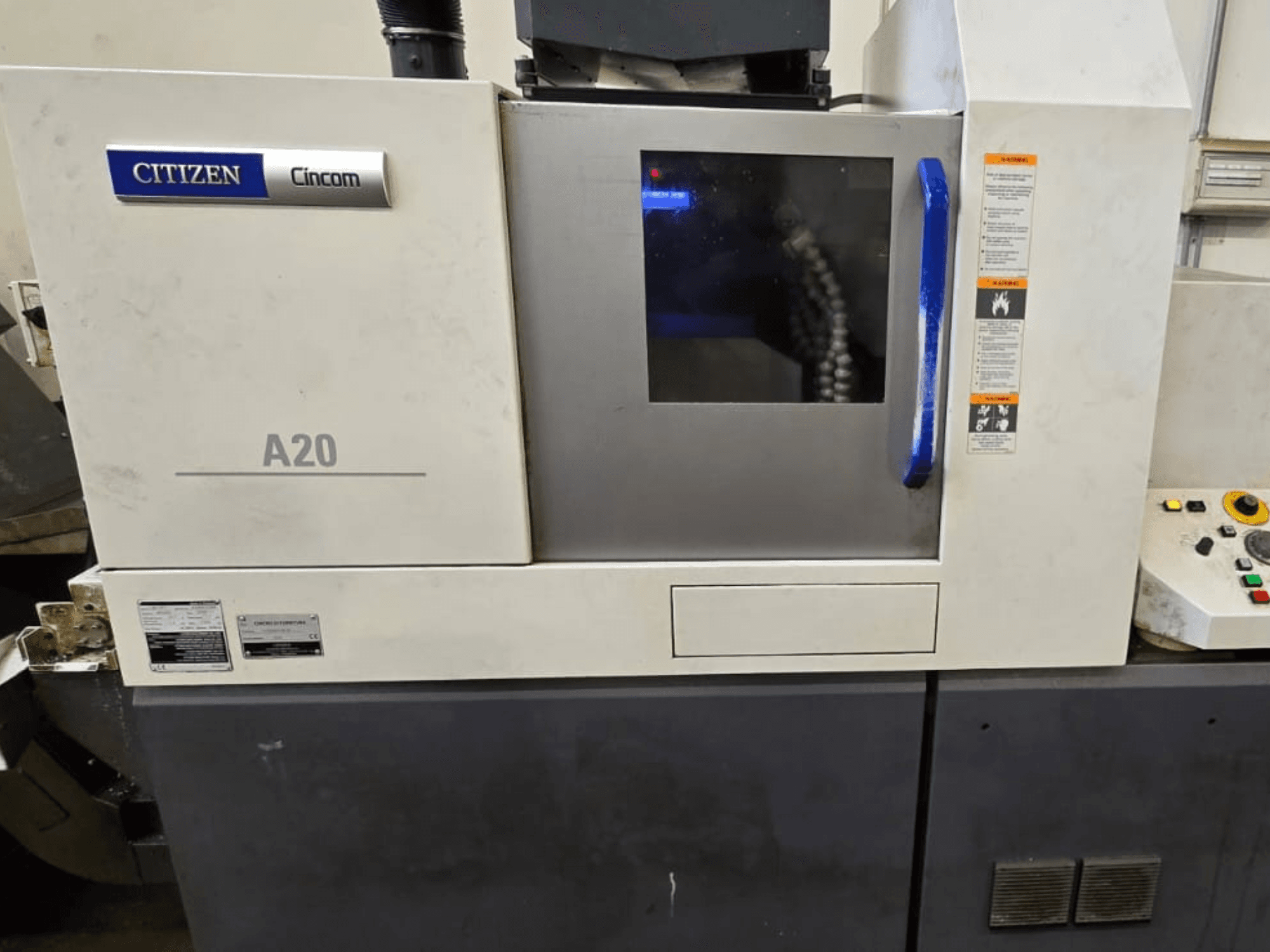

Citizen - A20IT-TUR-CIT-2018-00001

• État : sous tension, visible en fonctionnement

• Heures de fonctionnement de la broche : environ 7 000 h

• Axes/configuration :

  • Nombre total d'axes : 6 (5 linéaires : X1, Y1, Z1, X2, Z2 + axe C)

  • Axe C : sur la broche principale et la contre-broche, résolution 0,001°, indexation à 90° en 0,27 s

• Capacité de travail :

  • Diamètre maximal de la barre : 20 mm en standard ; option « Large Bore » installée : 25,4 mm (1")

  • Longueur maximale d'usinage par serrage : 200 mm avec douille de guidage synchronisée

  • Saillie maximale de la contre-broche : 80 mm

• Broche principale :

  • Vitesse maximale : 10 000 tr/min (limitée à 8 000 tr/min avec un alésage de 25,4 mm par paramètre)

  • Puissance du moteur : 2,2 / 3,7 kW

  • Perçage maximal : Ø 12 mm

  • Taraudage maximal : M8

• Contre-broche :

  • Vitesse maximale : 8 000 tr/min

  • Puissance du moteur : 1,1 / 1,5 kW

  • Axe C : Oui, résolution 0,001°

• Système d'outillage :

  • Nombre total de positions d'outils : 22 + α

  • Outils motorisés : Oui

  • Outils motorisés : 4

  • Puissance du moteur des outils entraînés : 0,75 kW

  • Vitesse maximale des outils motorisés : 8 000 tr/min

• Disposition des outils :

  • Porte-outils multiple : 5 outils de tournage, 16 x 16 mm

  • Outils entraînés transversaux : 4 x ER16

  • Positions d'outils avant : 4 outils entraînés fixes + 2 positions doubles ER11

  • Positions d'outils arrière : 3 outils fixes + 1 outil entraîné ER11 sur la contre-broche

  • Diamètre des outils d'alésage : Ø 25,4 mm sur 3 positions

• Courses :

  • X1 : 55 mm ; Y1 : 308 mm ; Z1 : 200 mm

  • X2 : 55 mm ; Z2 : 200 mm

• Avance/précision :

  • Déplacement rapide : 30 m/min (X/Y/Z)

  • Résolution linéaire : 0,0001 mm

  • Résolution rotative : 0,001°

• Fluides :

  • Capacité du réservoir d'huile : 180 L

• Caractéristiques d'installation :

  • Alimentation électrique : 200 V ±10 %, 50/60 Hz

  • Puissance requise : env. 13 kVA (15 kVA avec liquide de refroidissement haute pression)

  • Alimentation en air : 0,5 MPa, 100 NL/min

• Options installées :

  • Option «Large Bore» S393 avec alésage de broche de 25,4 mm (1")

Équipement supplémentaire

• Chargeur de barres : LNS EXPR S3 320 Z, capacité de 3 m, jusqu’à Ø25 mm

• Système de refroidissement haute pression : Citizen 1,5 MPa, 15 L/min, filtre de 50 μm

• Convoyeur à copeaux : type articulé, évacuation arrière

• Évacuation des pièces longues

• Unité d'aspiration (brouillard/fumées)
