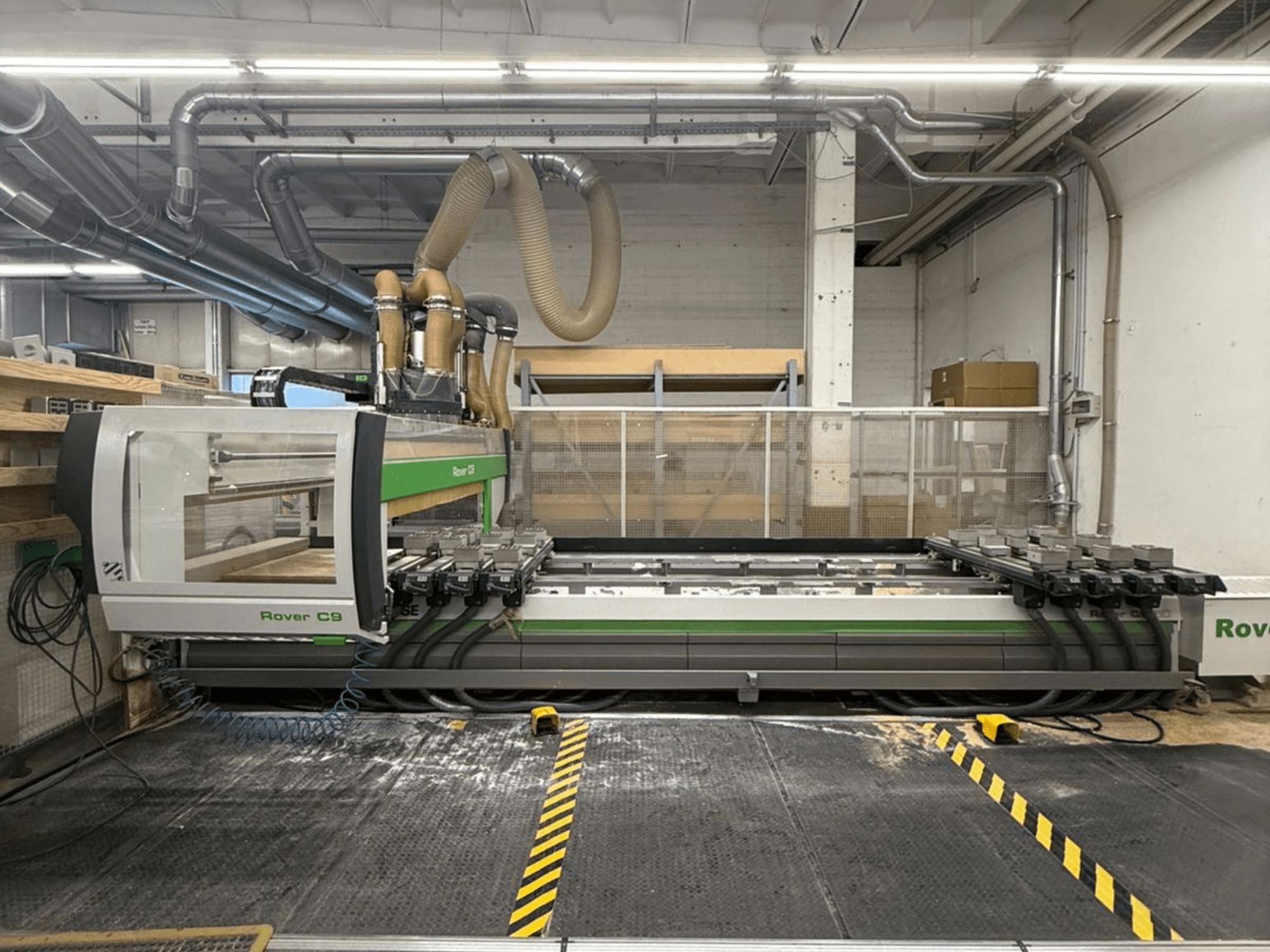

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Table de travail et système de serrage

• 8 porte-plaques ATS (L = 1 525 mm) et 24 glissières

• Positionnement automatique des porte-plaques et des glissières (EPS X-Y)

• Système de verrouillage pneumatique, divisé en 2 zones de travail sur l'axe X

• 8 butées de référence arrière, course de 115 mm

• 8 butées, course de 140 mm, positionnées à 1 175 mm (L = 1 280 / 1 525 / 1 800 mm)

• 8 butées, course de 140 mm, positionnées à 770 mm (L = 1 280 / 1 525 / 1 800 mm)

• 4 butées latérales, course de 140 mm (2 à gauche + 2 à droite), avec système pneumatique

• 4 butées centrales amovibles, course de 140 mm (2 à gauche + 2 à droite), avec système pneumatique

• Capteur de détection des butées abaissées

• Système pneumatique pour le relevage des supports de barres

• 6 supports de barres de levage pour un chargement aisé (modules H = 74 mm)

Vide

• Système de vide pour une pompe de 250 m³/h

• Pompe à vide à palettes rotatives de 250 m³/h pour système de vide standard

Unités d'usinage et configuration

• Composition C3-A1 :

  • Dispositif de montage de déflecteurs de copeaux avec capteurs pneumatiques ou inductifs sur une unité d'usinage à 5 axes

  • Bride de fixation des unités sur une unité d'usinage à 5 axes d'interpolation (unités utilisables uniquement lorsque la broche électrique est en position verticale)

• Composition C3-P2 :

  • Chariot Z supplémentaire pour les unités d'usinage arrière, commandé par un axe Z indépendant

  • 16 broches d’alésage verticales et 4 horizontales dans la direction Y

  • Changeur d'outils à chaîne à 22 positions (entraxe de 180 mm)

  • Pince en fer pour déflecteur de copeaux avec capteur pneumatique ou inductif, positionnée dans le changeur d’outils à chaîne

  • Déflecteur de copeaux RH avec capteur inductif pour broche électrique standard ou broche électrique 5 axes de 15 kW (nécessite un dispositif pour le déflecteur de copeaux ; nécessite une bride pour le montage des unités en cas d’utilisation d’une broche électrique 5 axes ; nécessite un axe C en cas d’utilisation d’une broche électrique standard)

Systèmes

• Système de lubrification automatique

• Unité de commande à 5 axes d'interpolation

Informations complémentaires

• Broche principale 5 axes reconditionnée disponible en option

• 8 broches de perçage horizontales, 12 broches de perçage verticales et scie à rainurer hors service

• Tapis roulant pour l'évacuation des copeaux et des chutes (convoyeur à copeaux)

• Unité de refroidissement par liquide pour les systèmes à refroidissement liquide (peut refroidir deux broches électriques, ou une broche électrique et une tête de perçage à refroidissement liquide)

Remarque : les données techniques et les descriptions sont tirées de la confirmation de commande d’origine et sont fournies à titre indicatif uniquement ; elles ne sont pas contractuelles.
