Ce centre d'usinage horizontal TAJMAC-ZPS H40 TREND 4s a été fabriqué en 2015. Il est doté d'une plage de vitesse de broche de 40 à 10 000 tr/min et d'un changeur d'outils automatique d'une capacité de 45 outils, ce qui garantit un fonctionnement efficace. Avec un déplacement rapide de 50 m/min et une plage d'indexation de la table rotative de 360°, cette machine offre des capacités d'usinage polyvalentes. Considérez l'opportunité d'acheter ce centre d'usinage horizontal TAJMAC-ZPS H40 TREND. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: TAJMAC-ZPS
- année: 2015
- MODÈLE: H40 TREND
- type d'application: Fraiseuse
- Emplacement: Hongrie
- type de machine: Centre d'usinage horizontal
- Disponible à partir du: 20/02/2026
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - TAJMAC-ZPS H40 TREND
Unité de contrôle

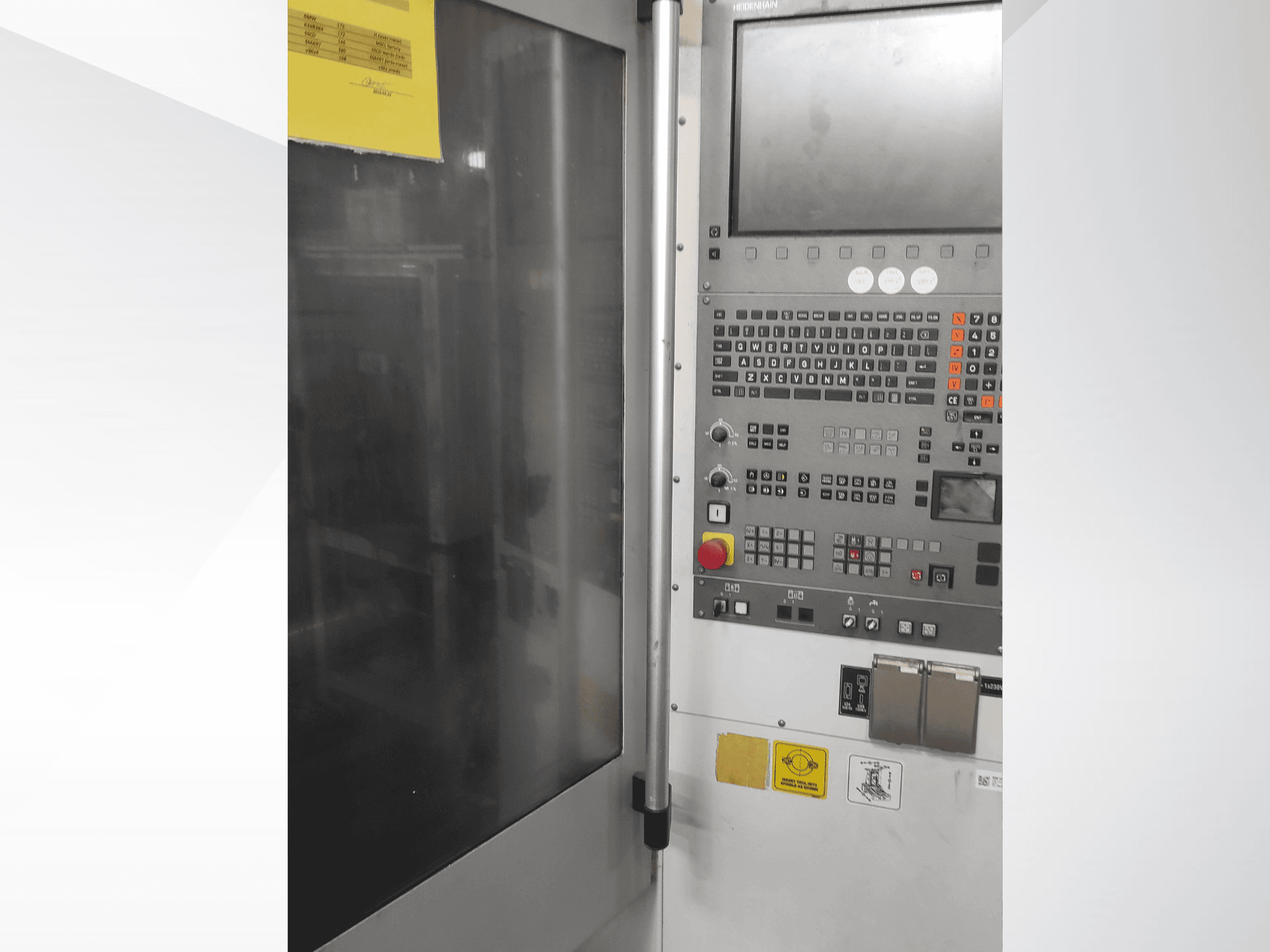

- Marque de contrôle: HEIDENHAIN
- Modèle de contrôle: iTNC 530
Dimensions
- Hauteur de la machine: 2242 mm
- Longueur de la machine: 4177 mm
- Poids de la machine: 8600 kg
- Largeur de table: 2170 mm
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 560 mm
- Course de l’axe Y: 510 mm
- Course de l’axe Z: 560 mm
Spécification technique
- Max. Tool Weight: 7 kg
- Vitesse de broche: 10000 RPM
- Taille du cône: SK 40
Informations supplémentaires
Axe B (plage d'indexation de la table) : 360°
Distances :
Face de la broche à l'axe de la table rotative : 130-690 mm
Axe de la broche à la surface de serrage de la palette : 80-590 mm
Du sol à la surface de la palette : 950 mm
Avances :
Avances en X/Y/Z : 0-15 m/min (programmables jusqu'à 50 m/min)
Avance rapide en X/Y/Z : 50 m/min
Accélération en X/Y/Z : 5 m/s².
Temps d'indexation de la table rotative :
0-90° : 3,2 secondes
0-180° : 4,6 secondes
0-270° : 5,5 secondes
0-360° : 6,7 sec
Précision (VDI/DGQ 3441) :
Système de mesure directe : Positionnement X/Y/Z 0,008 mm ; Répétabilité X/Y/Z 0,005 mm
Système de mesure indirecte : Positionnement X/Y/Z 0,010 mm ; Répétabilité X/Y/Z 0,006 mm
Broche :
Transmission : Courroie
Couple continu (S1) : 90 Nm
Couple en surcharge (S6-40%) : 127 Nm
Changeur d'outils automatique :
Capacité : 45 outils
Recherche d'outils : Dans les deux sens
Temps de passage d'un outil à l'autre : 3,5 secondes
Diamètre maximal de l'outil : 85 mm (avec outils adjacents), 125 mm (sans outils adjacents)
Longueur maximale de l'outil : 300 mm
Poids total maximum dans le changeur : 200 kg
Équipement supplémentaire
Changeur automatique de palettes (APC) :
Nombre de palettes : 2
Temps de changement de palette : 10 sec
Poids de la palette : 90 kg
Unité de filtration du liquide de refroidissement : TECNIMETAL (poids sans liquide de refroidissement : 280 kg)
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
