STUDER - S33 CNCDE-GRI-STU-2004-00001
Vous avez d'autres questions ? N'hésitez pas à nous contacter.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produits
- Machines-outils
- ➤ STUDER S33 CNC d'occasion à vendre | gindumac.com

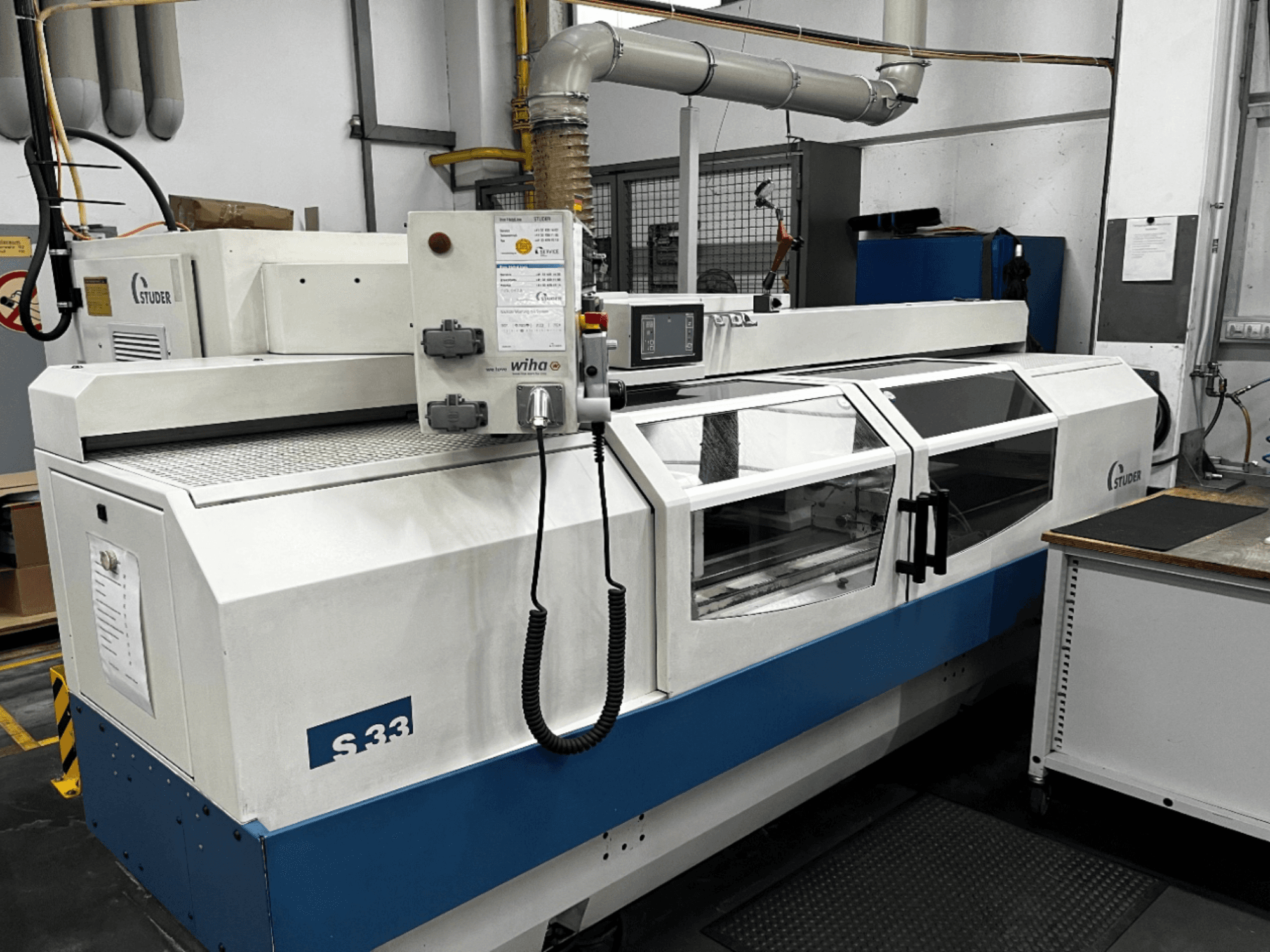

Rectifieuse cylindrique fabriquée en 2004. Cette CNC STUDER S33 a une course de 1000 mm sur l'axe Z et de 285 mm sur l'axe X. Elle est équipée d'une broche de rectification de 73 mm de diamètre. Elle est équipée d'une broche de rectification de 73 mm de diamètre et peut traiter une longueur de pièce maximale de 1000 mm, avec une capacité de poids de 120 kg. Si vous cherchez à obtenir des capacités de rectification de haute qualité, pensez à la machine CNC STUDER S33 que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: STUDER
- année: 2004
- MODÈLE: S33 CNC
- heures de production: 19052
- type d'application: Broyage
- Emplacement: Allemagne
- type de machine: Rectifieuse Cylindrique
- marque de l'unité de contrôle: FANUC
Informations techniques - STUDER S33 CNC
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: 21i TB
Dimensions
- Hauteur de la machine: 2200 mm
- Longueur de la machine: 3500 mm
- Poids de la machine: 4000 kg
- Largeur de la machine: 3000 mm
Mouvement
- Nombre d’axes: 2
- Course de l’axe X: 285 mm
Spécification technique
- Puissance de broche: 7.5 kW
- Vitesse de broche: 3200 RPM
Informations supplémentaires
Distance entre les centres 1000 mm
Hauteur du centre 175 mm
Longueur maximale de la pièce 1000 mm
Diamètre maximal de la pièce 175 mm
Poids maximal de la pièce 120 kg
Poids de la pièce entre les centres max. 80 kg (1000 mm)
Poids de la pièce entre les centres max. 120 kg (650 mm)
Table de travail pivotante ±8,5°.
Banc de machine en granit S103
Course de l'axe X 285 mm
Course de l'axe Z 1000 mm
Vitesse d'avance programmable 0,001-5000 mm/min
Système de mesure directe Résolution de l'axe X 0,0001 mm
Système de mesure directe de la résolution de l'axe Z 0,0001 mm
Plage de pivotement de la tête de la broche de meulage 0°-30°
Diamètre de la meule max. 500 mm
Largeur de la meule 63 mm
Alésage de la meule 203,2 mm
Diamètre de la broche de meulage 73 mm
Puissance du moteur de la broche de rectification 7,5 kW
Vitesse de rotation de la broche 3200 tr/min
Alésage de la broche de la tête de travail 30 mm
Puissance d'entraînement de la tête de travail 3 kW
Précision d'arrondi d'au moins 0,0004 mm
Diamètre du fourreau de la contre-pointe 50 mm
Cône de la contre-pointe MK3
Fourreau de la contre-pointe à commande hydraulique
Mouvement pneumatique de la contre-pointe
Alimentation électrique 400 V ±10%
Fréquence 50 Hz ±1 Hz
Tension de commande 24 V DC
Commande CNC Fanuc 21i-TB
Mémoire de programme 64 kB
Capacité de programme 125 programmes
Système de refroidissement pour l'émulsion
Capacité de la pompe à liquide de refroidissement 40 l/min à 3 bar
Capacité du filtre à bande de papier 375 litres
Largeur de la nappe filtrante 1000 mm
Capacité d'extraction de brouillard jusqu'à 1800 m³/h
Dimensions de la machine 3,5 m x 3 m x 2,2 m
Poids de la machine 4000 kg
Eclairage de la machine 24 V 36 W
Taux d'utilisation 40%.
Equipement supplémentaire
OPTIONNEL moyennant un supplément de prix
9x bride
1x lunette Studer avec couvercle de protection
Dispositif d'équilibrage
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
