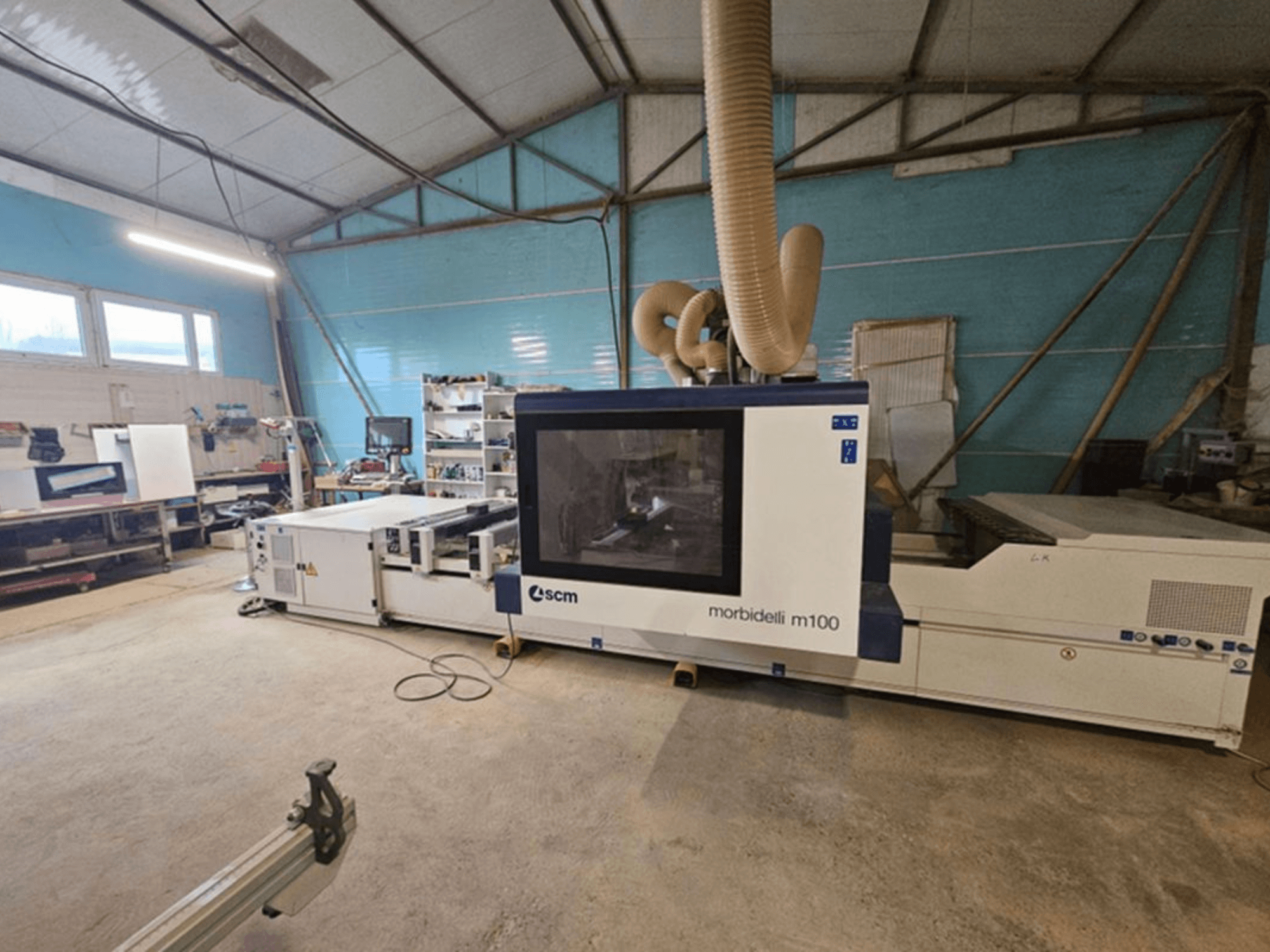

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Année d'achat/durée d'utilisation : achetée en 2019 ; environ 2 000 heures de fonctionnement

• Axes/capacités : usinage 3/4/5 axes ; perçage (vertical et horizontal sur 4 côtés), fraisage, rainurage, usinage des arêtes ; système de sécurité PRO-SPACE

• Zone de travail : X 3 110 mm ; Y 1 620 mm ; passage Z 180 mm ; passage Y 1 900 mm ; longueur du pendule 1 400 mm

• Table de travail : table TV FLEX 1 600, 6 barres/supports mobiles, 6 traverses ; positions standard des barres : 6 à 12 ; longueur des barres mobiles : 1 600 mm ; 12 ventouses fixes (145 x 145 x 75 mm) ; pré-équipement pour 6 pinces pneumatiques ; 4 dispositifs pneumatiques de chargement/soutien des panneaux ; 8 butées arrière ; 8 butées intermédiaires ; référence latérale gauche + laser pour les pièces profilées

• Structure/mouvement : châssis en acier soudé ; guidages linéaires à recirculation de billes ; axe X par barres mobiles, axe Y par portique à crémaillère et pignon des deux côtés, axe Z par vis à billes ; positionnement géré par CNC

• Vitesses : vitesse vectorielle XY max. (PRO-SPACE) 56 m/min ; broches de perçage jusqu’à 8 000 tr/min ; électrobroche jusqu’à 24 000 tr/min

• Unité de perçage : groupe F23L avec 13 broches verticales (7R+6L), 10 broches horizontales (4+3 en X, 2 en Y) ; scie intégrée en direction X Ø 125 mm, 2,2 kW ; course pneumatique de 75 mm en marche/arrêt ; variateur pour une vitesse programmable

• Broche principale : électrobroche Hiteco JQX à 5 axes, HSK F63, refroidissement par liquide, roulements en céramique ; classe de puissance ~10 kW (S6 jusqu’à ~15 kW), 24 000 tr/min

• Changeurs d’outils : arrière TRB 14 (14 positions ; course de 350 mm ; pas de 115 mm ; outils jusqu’à Ø 240 mm ; total 70 kg) ; avant FAST 14 (14 positions ; outils jusqu’à Ø 130 mm dans certaines emplacements ; max. 8 kg/outil ; total 24 kg)

• Commande/logiciel : Windows 7 ; écran FHD 21,5 pouces ; clavier/souris + panneau de commande de la machine ; Maestro CNC CAD/CAM (programmation paramétrique/graphique, importation DXF, graphiques ISO, simulation) ; pupitre tactile mobile TECPAD 7 pouces ; télécommande le long de la machine

• Aspiration : pompe à vide standard (de série sur la machine) ; lubrification automatique centralisée

• Alimentations : Puissance installée 23 + 28,5 kVA ; air comprimé 450 NL/min ; débit d’aspiration requis 4 500 m³/h, 25 m/s, sortie Ø 250 mm ; aspiration centralisée et optimisée avec convoyeur réglable et sorties groupées

• Sécurité/normes : concept PRO-SPACE (pas de photocellules avant ni de barrières latérales selon l’offre), conformité CE, arrêts d’urgence et zones protégées conformes aux normes européennes

Équipement supplémentaire

• Pompe à vide supplémentaire : 1 x 90 m³/h

• Clé matérielle supplémentaire pour Xilog/Maestro (USB)
