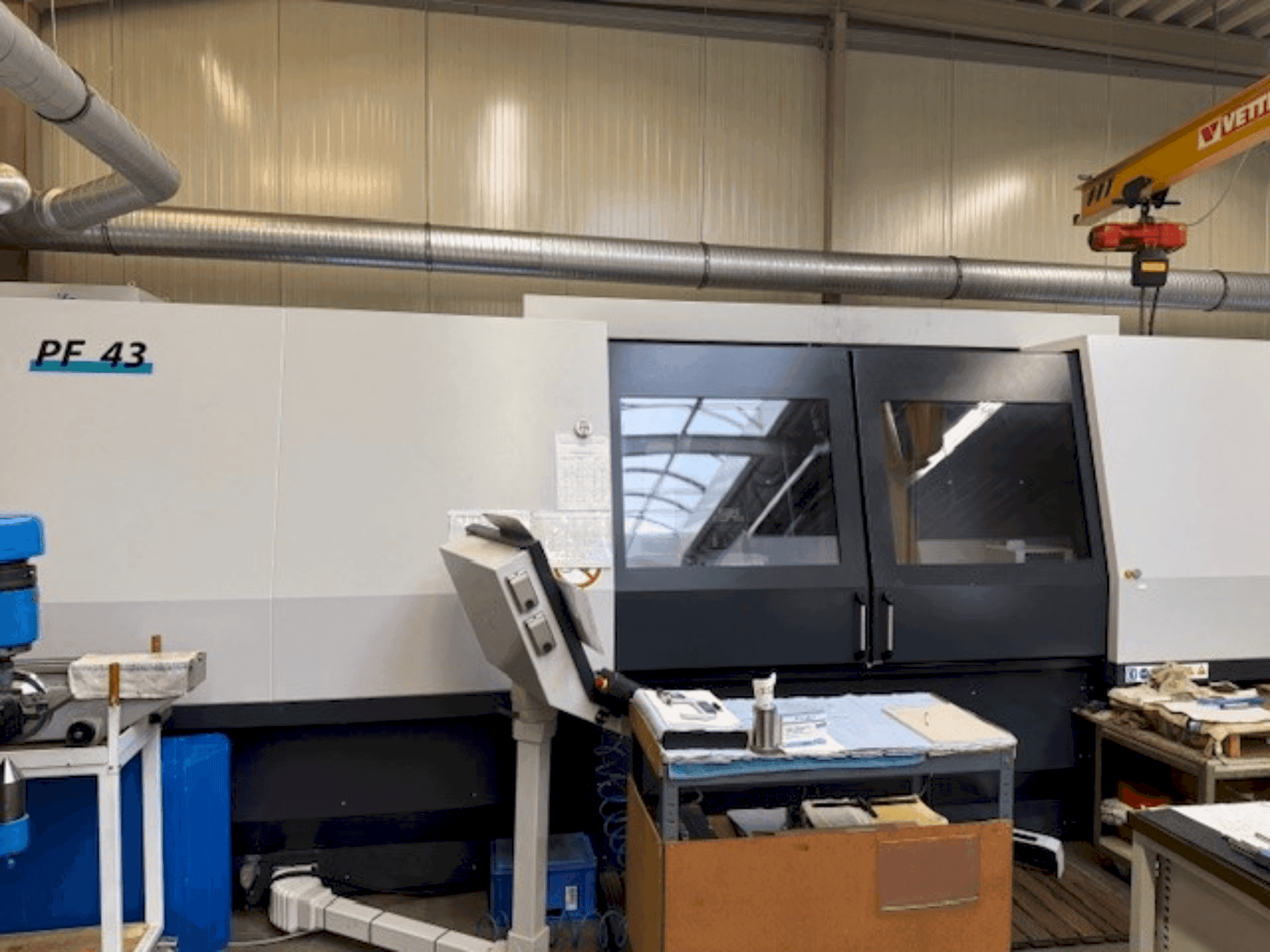

Vue de face de la machine Schaudt GSN PF43

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

Schaudt GSN PF43

Galerie de photos

Schaudt - GSN PF43DE-GRI-SCH-2019-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Schaudt GSN PF43 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Cette rectifieuse cylindrique Schaudt GSN PF43 a été fabriquée en 2019. Elle comprend 13 porte-meules, plusieurs mandrins et des lunettes spécialisées pour la polyvalence. Équipée de trois broches de rectification interne et de spécifications électriques robustes, y compris une charge connectée de 30 kVA et une tension de fonctionnement de 400 V. Considérez l'opportunité d'acheter cette rectifieuse cylindrique Schaudt GSN PF43. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: Schaudt
année: 2019
MODÈLE: GSN PF43
type d'application: Broyage
Emplacement: Allemagne
type de machine: Rectifieuse Cylindrique

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine

13x supports de meules, y compris :
2 mandrins à 3 voies
1x mandrin magnétique
1x lunette à trois points
3x lunette à deux points (spéciale pour les diamètres plus importants)
1x support spécial pour le pansement
3x broche de rectification intérieure

Informations supplémentaires

Médias Données électriques : Type de courant : 3~ (courant triphasé)/ Charge connectée : 30 kVA/ Tension de fonctionnement : 400V/ Courant nominal : 40A/ Fréquence : 50Hz/ Protection par fusible : 63A/ Tension d'alimentation de la commande : 230V AC/ Tension de commande : 24V DC/ Fabricant : Schaudt Retrofit : GSN/ Type : PF 43 U 1750/ Année de fabrication : env. 1990 Retrofit 2019/ Commande : CNC Siemens Sinumerik 840D/ Longueur de rectification max. : 1 750 mm / jusqu'à 1 840 mm possible/ Diamètre de rectification : Ø 6 - Ø359 mm/ Hauteur du centre : 180 mm/ Diamètre max. de la meule : 500 mm/ Alésage de la meule : Ø 203,2 mm/ Poids max. de la pièce (entre les centres) : environ 200 kg/ Porte-pièce MK4/ Contre-pointe hydraulique : MK4/ Dimensions (L × L × H) : environ 6 700 × 2 500 × 2 400 mm + bassin de refroidissement 2 300 × 1 200 × 0 900 mm/ Poids : environ 8 500 kg/ Puissance totale requise : environ 31 kVA/ Puissance du moteur de la broche de rectification : typ. 5,5-7,5 kW/ Porte-pièce (alésage de la tête d'alésage) : MK4 / Ø 24 mm/ Caractéristiques particulières : Rectifieuse de cylindres à commande numérique pour l'usinage extérieur et intérieur/ Construction robuste avec une grande rigidité pour une rectification précise./ Equipée de Siemens Sinumerik 840D./ Dispositif de rectification interne/ Contre-pointe hydraulique/ Technologie de capteurs pour l'équilibrage et la rectification/ Axe B librement positionnable/ Broche de dressage diamantée/ Systèmes de mesure en cours de processus (longueur/étanchéité) Mapross/ Mécanisme de porte automatique/ Déplacement automatique de la contre-pointe/ Compensation automatique des erreurs du cylindre

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
