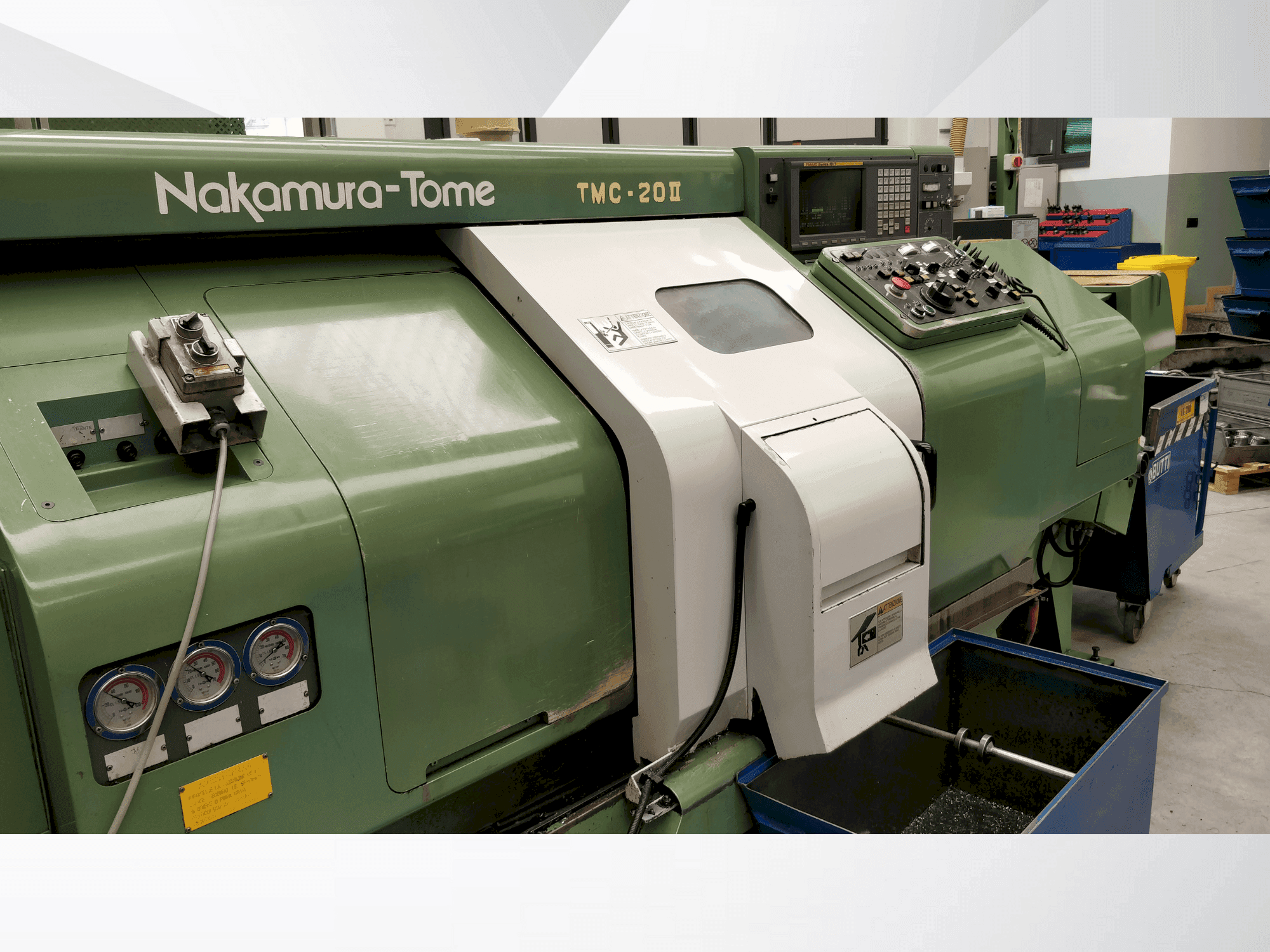

Vue de face de la machine NAKAMURA-TOME TMC20-II

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

NAKAMURA-TOME TMC20-II

Galerie de photos

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ NAKAMURA-TOME TMC20-II d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Cette Nakamura-Tome TMC20-II a été fabriquée en 1995. Il s'agit d'un tour horizontal robuste doté d'une rotation maximale au-dessus du banc de 400 mm et d'une longueur de tournage allant jusqu'à 300 mm. Il comprend un alésage de broche de 62 mm et une capacité de barre de 51 mm. Équipé d'une unité de commande FANUC 18TA, il permet des opérations efficaces avec une vitesse de broche allant jusqu'à 4500 min-¹. Considérez l'opportunité d'acheter ce tour horizontal Nakamura-Tome TMC20-II. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: NAKAMURA-TOME
année: 1995
MODÈLE: TMC20-II
type d'application: Tournage
Emplacement: Italie
type de machine: Tour horizontal
marque de l'unité de contrôle: FANUC

Informations techniques - NAKAMURA-TOME TMC20-II

Unité de contrôle

Marque de contrôle: FANUC
Modèle de contrôle: FANUC 18TA

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine

Type de commande : fanuc 18ta / nombre d'axes commandables : 3 axes (x, z, c) pour tmc-20iim ; 2 axes (x, z) pour tmc-20ii / capacité de stockage de programmes : 20m (longueur de bande) standard / nombre de programmes enregistrés : 63 programmes / écran crt : 9" crt (monochrome) / fonction i/o : rs232c
Type de nez de broche : a2-5 / taille du mandrin : b / alésage de la broche : 62mm / moteur de la broche principale : ac 11/7. 5kw / vitesses de broche : 45-4500 min-¹/ cylindre de mandrin creux est standard / diamètre intérieur du palier avant : 90mm / trou à travers le tube de traction : 52mm
Type de tête de tourelle : tourelle à tambour / nombre d'outils : 10 / taille des outils carrés : 25mm x 20mm / taille des outils ronds : 32mm, 25mm / indexation précise : 0,2 sec/station / nombre d'outils rotatifs : 10 / vitesse de rotation des outils : 30-3600 min-¹ / moteur de fraisage : ac 2. 2/1. 5kw / les 10 stations de fraisage/perçage optionnelles sont entraînées individuellement par un moteur de 2,2kw
X, moteur d'entraînement de l'axe z : ac 0. 9kw (x), ac 1. 8kw (z) / x, course de l'axe z : 162. 5mm (x), 340mm (z) / x, vitesse de déplacement rapide de l'axe z : 16 m/min (x), 24 m/min (z) / servomoteurs ac sans balais à haute réponse pour les axes x et z
Course de la poupée : 350mm / vitesse de déplacement rapide de la poupée : 24 m/min / type de nez de broche : a2-5 / taille du mandrin : mandrin 6" / alésage de la broche : 47mm / moteur de la deuxième broche : ac 5. 5/3. 7kw / vitesses de broche : 45-4500 min-¹
Dimensions totales (l x l x h) : 1933mm × 1450mm × 1825mm / dimensions totales avec 2ème broche (l x l x h) : 2905mm × 1665mm × 1825mm / poids de la machine : 2700 kg ; 3000 kg avec 2ème broche / source d'énergie : 26. 5 kva
Diamètre de la barre : 10-45mm / longueur de la barre : 2. 5m, 3. 0m, ou 4. 0m / vitesse de la broche : 10000-3500 tr/min / vitesse d'avance : 220 mm/sec / force d'avance max. Force d'avance : 50 kg / évacuation des chutes : type d'évacuation arrière ou avant

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
