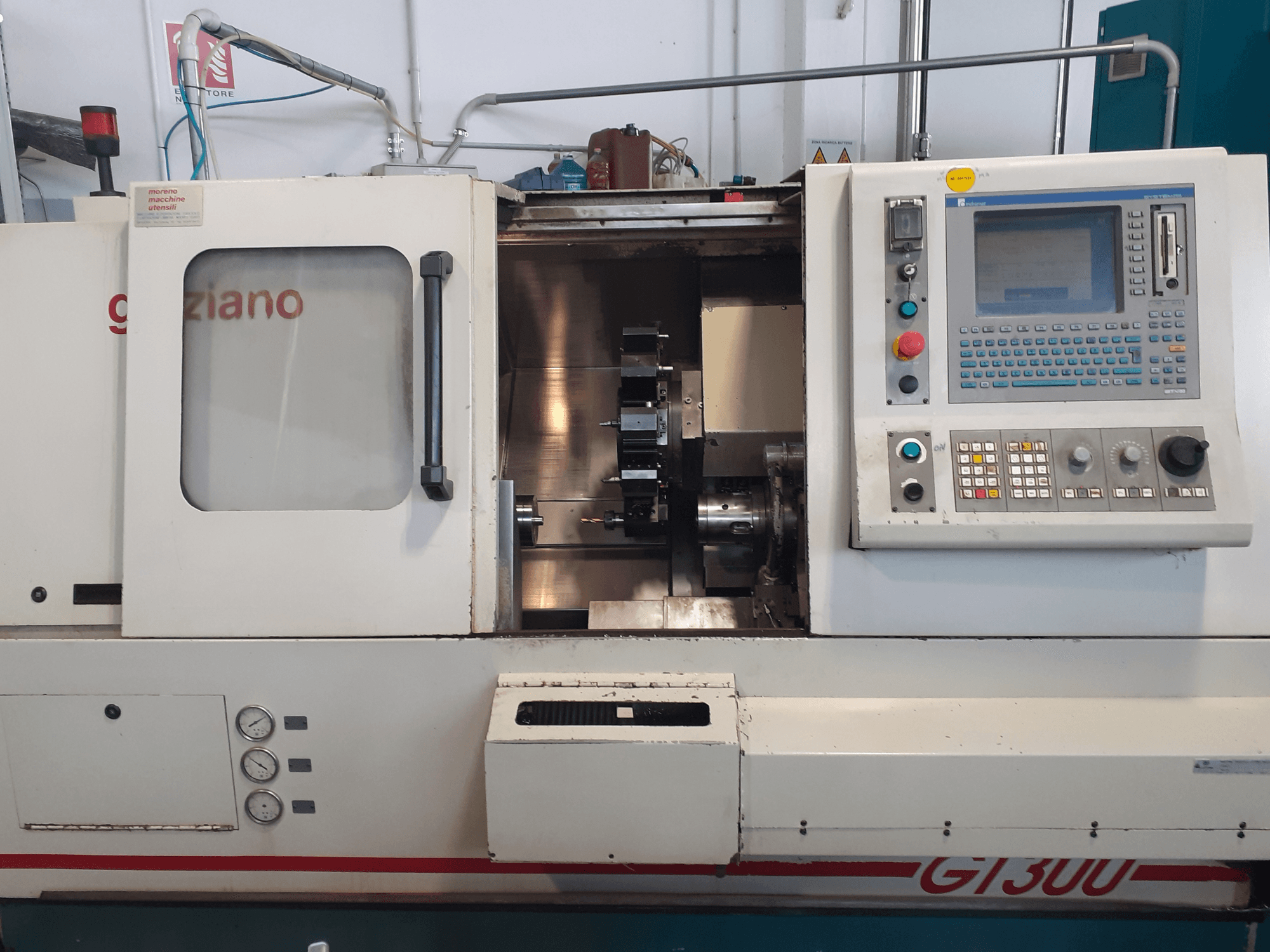

Graziano - GT 300IT-TUR-GRA-1998-00002

Configuration principale

• Tourelle d'outils : 12 positions, VDI 30

• Unité de commande : MTC 200

Broche principale

• Pointe de broche : ASA 5"

• Vitesse maximale de la broche : 5 000 tr/min (6 000 tr/min en option)

• Plage de vitesse à puissance constante : 800–6 000 tr/min

• Couple maximal de la broche : 114 Nm à 800 tr/min / 130 Nm à 1 000 tr/min

• Puissance de la broche : 10 kW en continu / 14 kW en intermittent

• Diamètre du mandrin : 175 mm

• Diamètre de l'alésage de la broche : 66 mm

• Diamètre du roulement avant de la broche : 100 mm

• Lubrification du roulement de broche : graisse

• Plages de vitesse : 1

• Contre-broche : Non

Zone de travail / Capacité

• Distance entre les centres : 590 mm

• Hauteur entre pointes : 190 mm

• Diamètre utile au-dessus du banc : 330 mm

• Diamètre de rotation au-dessus du chariot : 260 mm

• Diamètre de tournage max. : 230 mm

• Capacité de la barre : 52 mm

• Course de l'axe Z : 500 mm

• Course de l'axe X : 160 mm

Vis à billes

• Axe Z : 32 × 10

• Axe X : 32 × 10

Avance / Axes

• Avance rapide axe Z : 30 m/min

• Avance rapide axe X : 30 m/min

• Vitesse rapide de l'axe C1 : 100°/min

• Couple de l'axe C1 : 130 Nm

• Poussée de l'axe Z : 4 500 N (réglable par CNC)

• Poussée de l'axe X : 4 500 N (réglable par CNC)

• Nombre d'axes : 2 (3 en option)

Système de mesure

• Axe Z : codeur rotatif absolu (codeur linéaire en option)

• Axe X : règle optique

• Résolution des axes linéaires X/Z : 0,001 mm

• Résolution de l'axe C : 0,001° (en option)

Tourelle d'outils / Outils motorisés

• Outils motorisés : Oui

• Tourelle : Sauter Type 0.5.450.216

• Nombre de positions d'outils : 12

• Interface d'outil : VDI 30

• Section de la tige d’outil : 20 × 20 mm

• Vitesse des outils motorisés : 4 000 tr/min

• Puissance de l'outil entraîné : 4 kW

• Couple de l'outil motorisé : 20 Nm

Équipement électrique

• Tension : 400 V ±10 %

• Fréquence : 50/60 Hz ±1 %

• Puissance connectée : 24 kVA

• Fusibles de protection de ligne 400 V : 50 A

• Disjoncteur de ligne 400 V : 39 A

• Section du câble de raccordement : 4 × 10 mm²

Groupe hydraulique

• Pression de service max. : 45 bar

• Capacité du réservoir : 40 L

• Débit de la pompe : 14 L/min

Unité de lubrification des axes

• Capacité du réservoir : 2,7 L

Système de refroidissement

• Capacité du réservoir : environ 240 L

• Débit de la pompe : 30 L/min

• Débit vers l'outil : 14,5 L/min

• Pression : 5 bars

Réservoir de refroidissement de la tête

• Capacité : 10 L (avec échangeur thermique)

Unité de commande

• Commande : MTC 200
