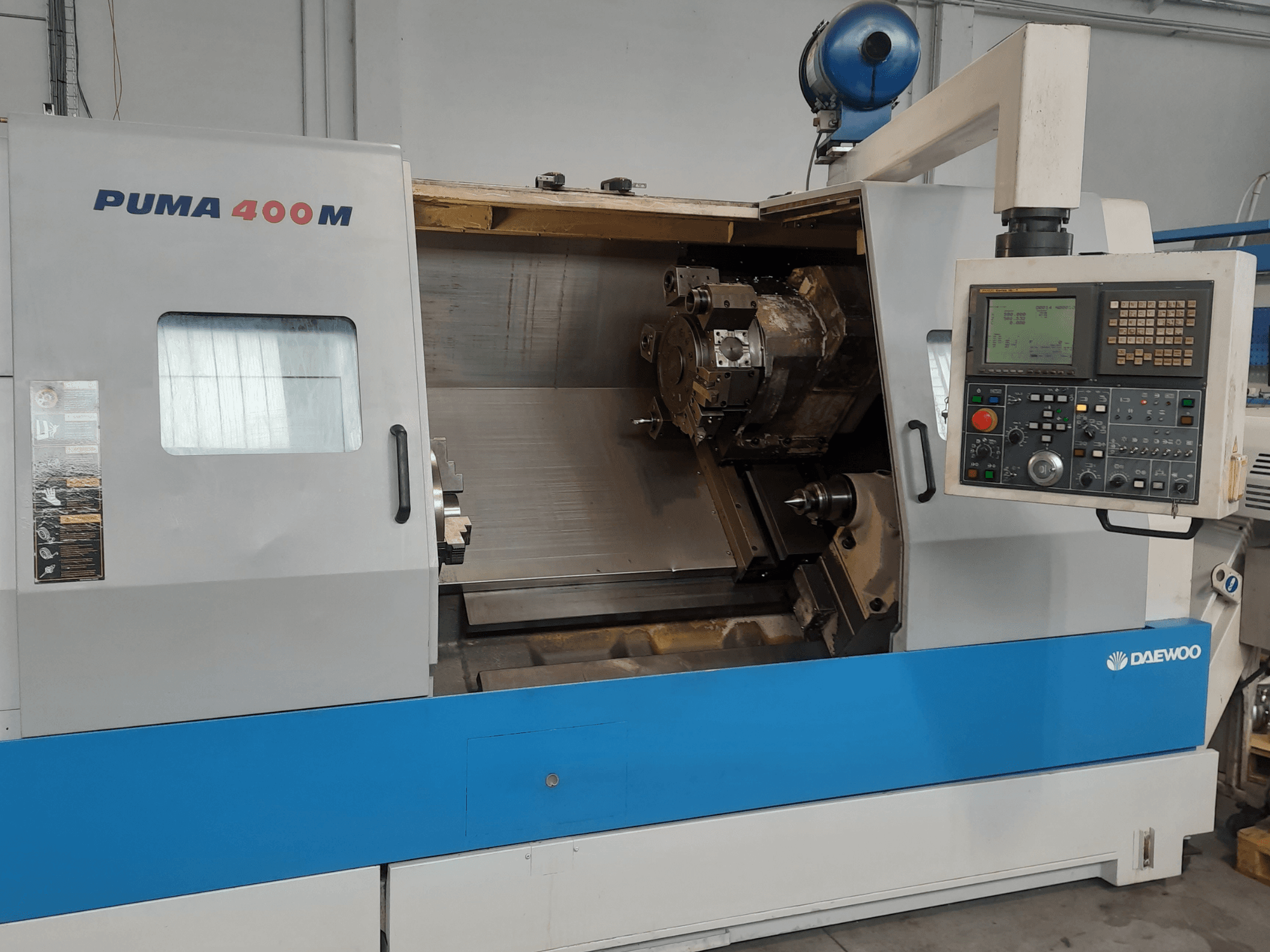

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Largeur utile :

• Dépassement au-dessus du lit : 700 mm

• Dégagement au-dessus de la culasse : 480 mm

• Diamètre d'usinage recommandé : 315 mm

• Diamètre d'usinage maximal : 460 mm

• Longueur maximale d'usinage : 1 050 mm

• Diamètre du tube d'extraction : 91 mm

Course de l'axe :

• C : 360° (pas d'indexation de 0,001°)

Broche principale :

• Diamètre du mandrin : 304 mm

• Pointe de broche : ASA A2-8

• Alésage de la broche : 102 mm

• Diamètre du roulement avant de la broche : 160 mm

• Puissance du moteur de broche : 22/30 kW

Tourelle porte-outils :

• Type de porte-outil : VDI 50

• Hauteur externe de l'outil : 25 mm

• Diamètre maximal de la barre d'alésage : 50 mm

• Temps d'indexation de la tourelle : 0,25 s

Outils entraînés :

• Plage de vitesse : 30–3 000 tr/min

• Puissance du moteur : 3,7/5,5 kW

• Capacité maximale de la pince de serrage : 25 mm

• Capacité maximale de taraudage : M20

Vitesses d'avance :

• Avance rapide sur l'axe X : 16 000 mm/min

• Avance rapide sur l'axe Z : 20 000 mm/min

• Puissance du moteur d'avance de l'axe X : 3,8 kW

• Puissance du moteur d'avance de l'axe Z : 5,0 kW

Contre-poupée :

• Diamètre de la broche : 120 mm

• Cône de la broche : MT6

• Course de la broche : 120 mm

Caractéristiques électriques :

• Puissance requise : 50 kVA

• Puissance de la pompe de refroidissement : 0,24 kW

Encombrement au sol : 3 890 × 2 390 mm
