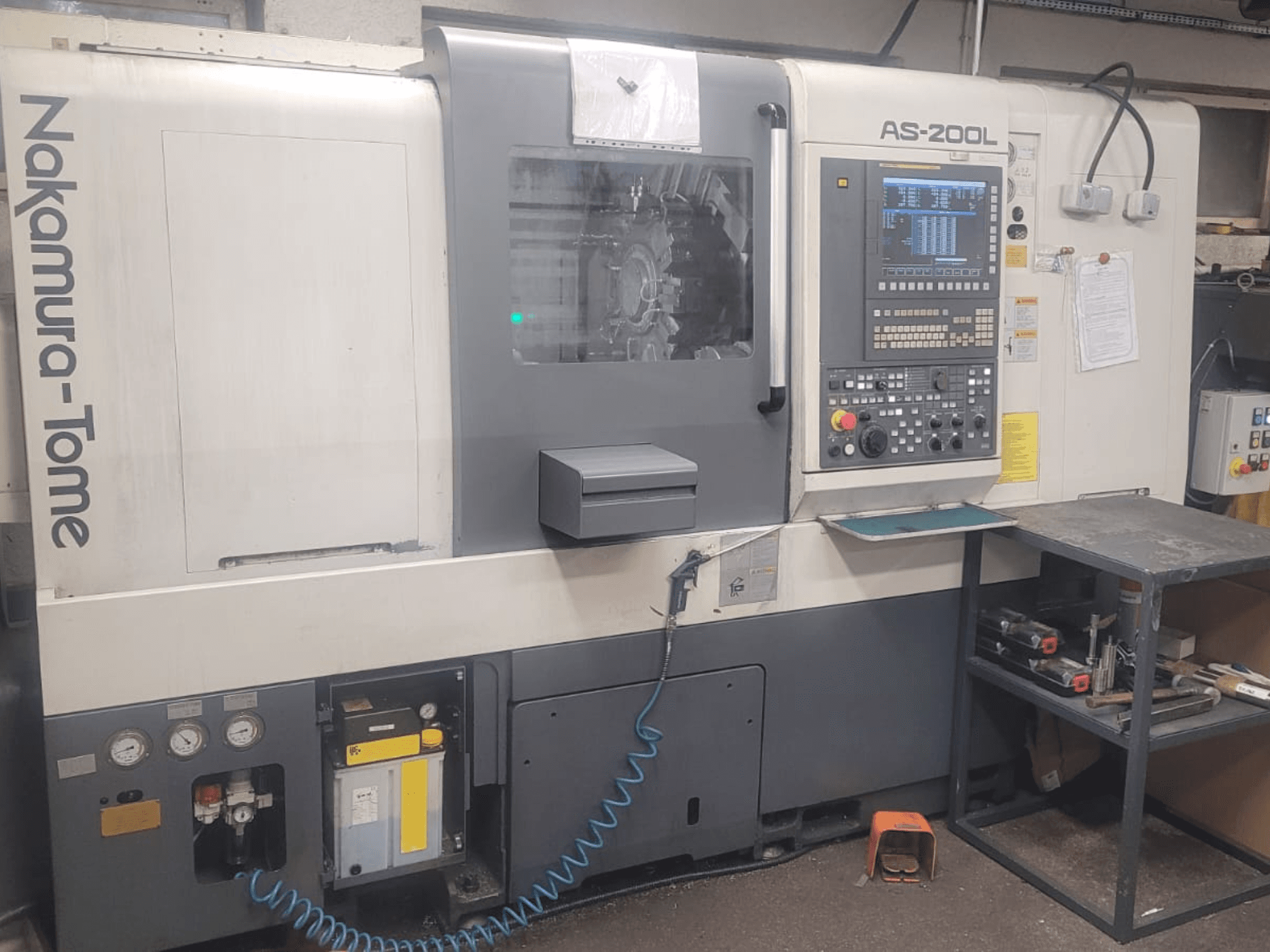

Tour horizontal NAKAMURA-TOME AS-200L, vue de face montrant le panneau de commande, la broche et les caractéristiques de la machine.
Tour horizontal NAKAMURA-TOME AS-200L, vue de face montrant le panneau de commande, la broche et les caractéristiques de la machine.

NAKAMURA-TOME - AS-200LMYSPL-TUR-NAK-2018-00001

75.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette NAKAMURA-TOME AS-200L à 4 axes a été fabriquée en 2017. Elle présente un diamètre de tournage maximal de 320 mm et une longueur de tournage de 570 mm. La machine comprend une tourelle à 12 stations et une vitesse de broche principale pouvant atteindre 4500 tr/min. Si vous cherchez à obtenir des capacités de tournage de haute qualité, considérez le tour horizontal NAKAMURA-TOME AS-200L que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: NAKAMURA-TOME
  • année: 2017
  • MODÈLE: AS-200LMYS
  • heures de production: 18417
  • type d'application: Tournage
  • Emplacement: Pologne
  • type de machine: Tour horizontal
  • marque de l'unité de contrôle: FANUC

Informations techniques - NAKAMURA-TOME AS-200LMYS

Unité de contrôle

  • Marque de contrôle: FANUC
  • Modèle de contrôle: 0i-TF

Dimensions

  • Hauteur de la machine: 1852 mm
  • Longueur de la machine: 2716 mm
  • Poids de la machine: 6000 kg
  • Largeur de la machine: 1935 mm

Mouvement

  • Nombre d’axes: 4
  • Course de l’axe X: 202.5 mm
  • Course de l’axe Y: 82 mm
  • Course de l’axe Z: 585 mm

Spécification technique

  • Contre-broche: Oui
  • Outils entraînés: Oui
  • Diamètre max. de la barre: 65 mm
  • Nombre d’outils: 12
  • Puissance de broche: 15 kW
  • Vitesse de broche: 4500 RPM

Informations supplémentaires

Équipement standard

  • Tourelle : Tourelle de tambour à 12 stations

  • Commande CNC, 4 axes (y compris l'axe C), Fanuc 0i-TF

  • Système de protection anti-collision (Airbag mécanique)

  • Axe Y

  • Moniteur LCD 15″ avec port USB

  • Outillage en direct - 12 positions

  • Système de lubrification central automatique

  • Éclairage de la zone de travail de la machine

  • Pompe de refroidissement - 180 W

  • Remplissage initial du liquide de refroidissement (liquide de refroidissement Blaser)

Options incluses

  • Transformateur

  • Luck-Beil II (NT Manual Guide - interface graphique pour le contrôle)

  • Augmentation de l'alésage de la broche à 71 mm (4500 tr/min ; A2-6)

  • Moteur de broche principale amélioré Fanuc 15 / 11 kW (258 Nm)

  • Système de refroidissement à haute pression avec pompe Brinkmann

  • Vanne d'arrêt pour le système de refroidissement à haute pression

  • Capteur de niveau bas du liquide de refroidissement

  • Cylindre d'éjection des pièces de la sous-broche (course du cylindre 100 mm)

  • Tour de signalisation pour l'état de la machine (3 couleurs)

  • Tablette pour l'opérateur sous le panneau de commande

  • Collecteur de pièces de type A (Ø71 mm / L150 mm / 3 kg)

  • Préparation pour le ravitailleur LNS

  • Soufflage d'air à travers la broche principale et la sous-broche

  • Palpeur manuel (Renishaw, un bras pour les deux broches)

  • Système de refroidissement de la broche principale et de la broche secondaire

  • Préparation du système d'extraction du brouillard d'huile

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
