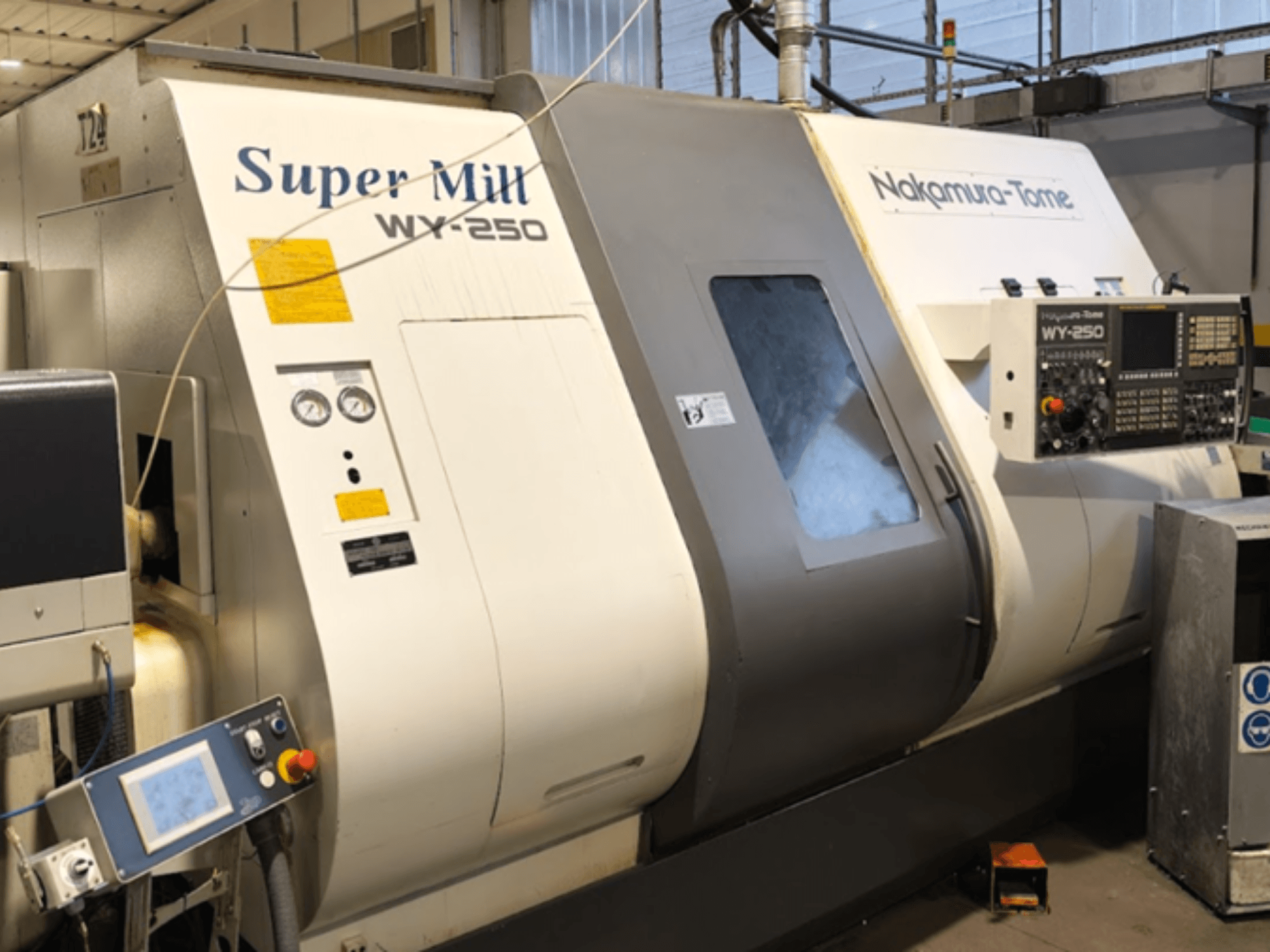

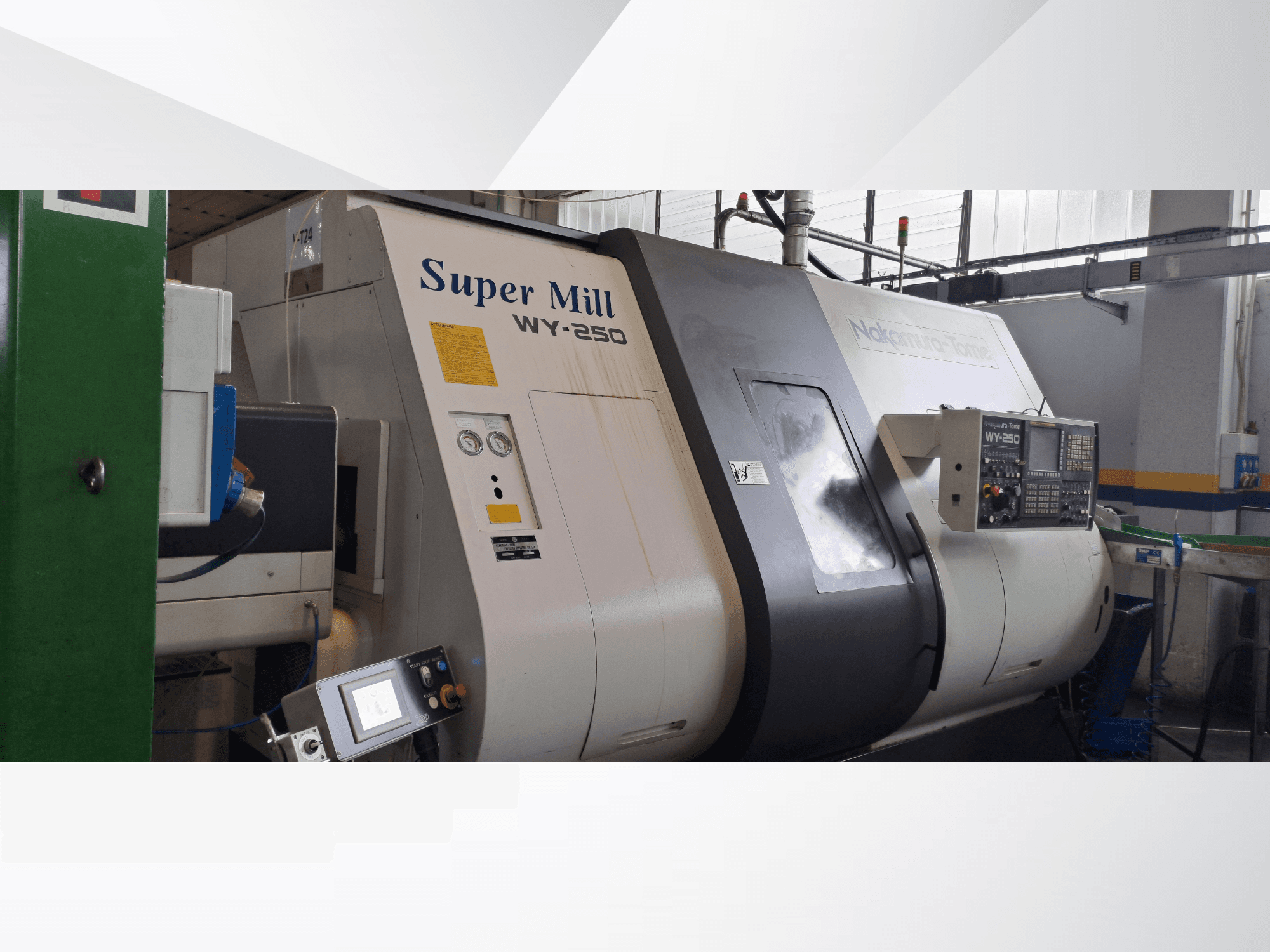

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Voyages :

  • X1 : 160,5 mm

  • X2 : 165 mm

  • Z1/Z2 : 580 mm

  • Y1 : +50 / -50 mm

  • Y2 : +20 / -50 mm

• Outillage inclus :

  • 4x porte-outils externes

  • 4x porte-outils pour le montage simultané de 2 outils opposés

  • 6x porte-barre d'alésage

• Porte-outils entraînés (HEIMATEC) :

  • 4x radial

  • 4x axial

• Porte-pinces (Bellegrandi) :

  • Broche principale : MSCNT70-A6" pour pinces BA & BD taille 70, complète avec les coupelles correspondantes

  • Contre-broche : MSCTNR70-A5" pour pinces BA taille 70, complète avec éjecteur à ressort

Equipement supplémentaire

• Ravitailleur IEMCA Master 880/33/P (2003), S/N : 0200347S03

  • Application : Ravitailleur automatique de barres pour tours CNC

  • Capacité :

    • Longueur maximale de la barre : 3300 mm (à confirmer)

    • Diamètre maxi de la barre : jusqu'à Ø80 mm (référence famille de modèles)

    • Canaux de guidage : Ø65 mm inclus ; Ø70 mm actuellement installé et pouvant être fourni avec la machine

  • Caractéristiques : Chargement/alimentation automatique, synchronisation avec le cycle du tour, compatible avec les systèmes de revêtement de broche/canaux de guidage, châssis robuste.

  • Note : Vendu avec le Nakamura Tome WY-250 ; certains accessoires/canaux de guidage peuvent faire partie de la configuration du tour.

• Jeu complet de mâchoires ("Manine") pour le déchargeur de pièces (le déchargeur de pièces lui-même n'est pas spécifié)

État de la machine / Statut technique - IMPORTANT

La machine est vendue dans son état technique actuel et le vendeur n'effectuera PAS de réparations avant la vente.

Principaux problèmes connus / points d'état :

• La fonction d'entraînement de l'outil par la tourelle inférieure ne fonctionne pas correctement.

• Problèmes détectés dans le système de lubrification air/huile

• Présence de rouille à l'intérieur de la boîte de vitesses de la tourelle inférieure

• Le boîtier d'engrenages de la tourelle supérieure est rempli de graisse NBU15 alors que le système devrait fonctionner avec une lubrification air/huile.

• Les guides linéaires/glissières de l'axe Z1 doivent être remplacés.

• Les guides linéaires/glissières de l'axe Z2 doivent être remplacés.

• Déviations géométriques détectées lors de l'inspection de la machine

• Différents écarts de faux-rond de broche/frein/cylindre hydraulique mesurés

• Plusieurs roulements, vis à billes, joints, rouleaux de guidage, courroies, composants de lubrification et racleurs doivent être remplacés conformément à la liste de pièces détachées jointe.

Points forts de l'inspection :

• La géométrie de la machine et le parallélisme de la broche ont été mesurés et documentés.

• Des valeurs de faux-rond ont été détectées sur les deux broches et les systèmes de mandrins hydrauliques.

• Les composants de lubrification et de protection des axes multiples doivent être entretenus/remplacés.

• Liste détaillée des pièces de rechange disponible

Documentation incluse :

• Rapport d'inspection technique

• Rapport de vérification de la géométrie

• Liste des pièces de rechange/remplacement

• Photos des composants endommagés/usés

La machine reste une plateforme Nakamura Tome WY-250 Super Mill très bien équipée, mais les acheteurs potentiels devraient prendre en compte les travaux de réparation et d'entretien nécessaires lors de l'évaluation de la machine. L'inspection technique et la documentation sur les pièces de rechange sont disponibles sur demande.
