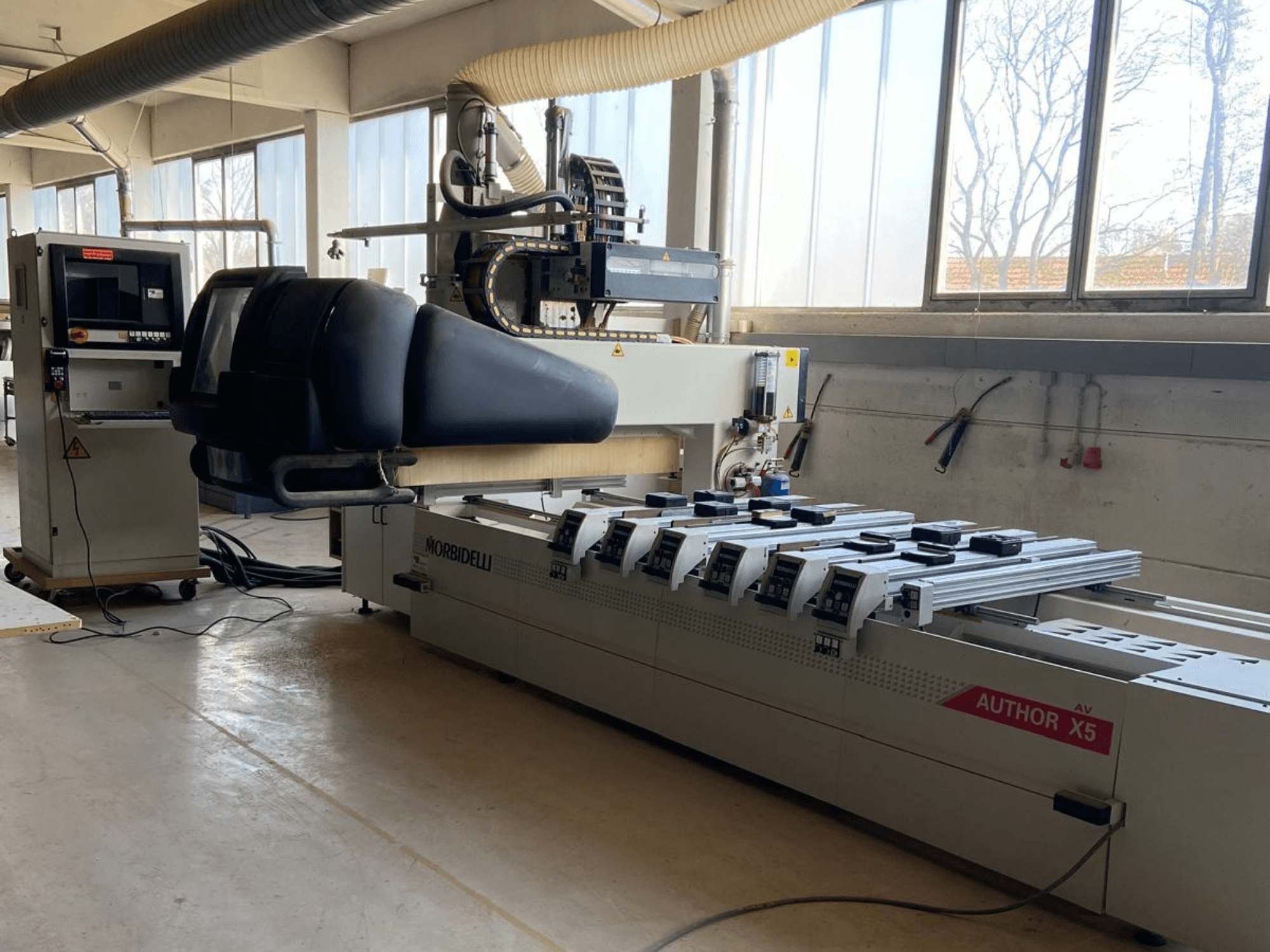

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Tension : 400 V

• Fréquence : 50 Hz

• Courant : 48 A

• Alimentation électrique : 400 V, 50/60 Hz

• Consommation électrique : 28 kVA

• Champ de travail : X 3050 mm, Y 1348 mm, Z 400 mm

• Vitesses rapides : X 50 m/min, Y 45 m/min, Z 22 m/min

• Système d'entraînement : vis à billes sur les axes X/Y/Z

• Traitement du pendule : oui

• Broche : Broche de fraisage Morbidelli à 5 axes

• Rotation de l'axe C : 640 degrés

• Rotation de l'axe B : +/- 100 degrés

• Puissance de l'onduleur : 18 kW

• Porte-outil : HSK 63F

• Distance minimale entre la table et la broche : 40 mm

• Changeur d'outils : salle d'outils arrière dans l'axe X

• Positions du changeur d'outils : 12

• Diamètre maximal de l'outil : 240 mm

• Longueur maximale de l'outil : 220 mm

• Poids maximal de l'outil : 8 kg

• Table de travail : système de serrage à vide

• Pression du vide : 3000 Pascal

• Système de commande : NUM 1040

• Système d'exploitation : Windows XP Professionnel

• Processeur : Pentium 32 bits

• RAM : minimum 256 MB

• Disque dur : minimum 2 GB

• Écran : 17 pouces

• Interface : RS232

• Pression d'air : 6 à 8 bar

• Consommation d'air : 250 NL/min

• Raccord d'extraction des poussières : 250 mm

• Vitesse d'extraction de l'air : 30 m/s

• Dimensions de la machine : environ 5300 x 2200 x 2500 mm

• Espace nécessaire : environ 6300 x 4000 x 3000 mm

• Équipement de sécurité : Système de protection conforme à la norme CE

• Lubrification centrale : automatique

• Tête de perçage : 12 + 6 broches

• Broches verticales (direction Y) : 5

• Broches verticales (direction X) : 8

• Broches horizontales (direction X) : 4

• Broches horizontales (direction Y) : 2

• Pas de broche verticale : 32 mm

• Pas de broche horizontale : 64 mm

• Vitesse de perçage : 4000 tr/min

• Puissance de l'unité de perçage : 2,2 kW

• Porte-outil de perçage : M10

• Course pneumatique : 60 mm

Équipement supplémentaire

• Convoyeur de copeaux (inclus)

• Pompe à vide 250 m3/h
