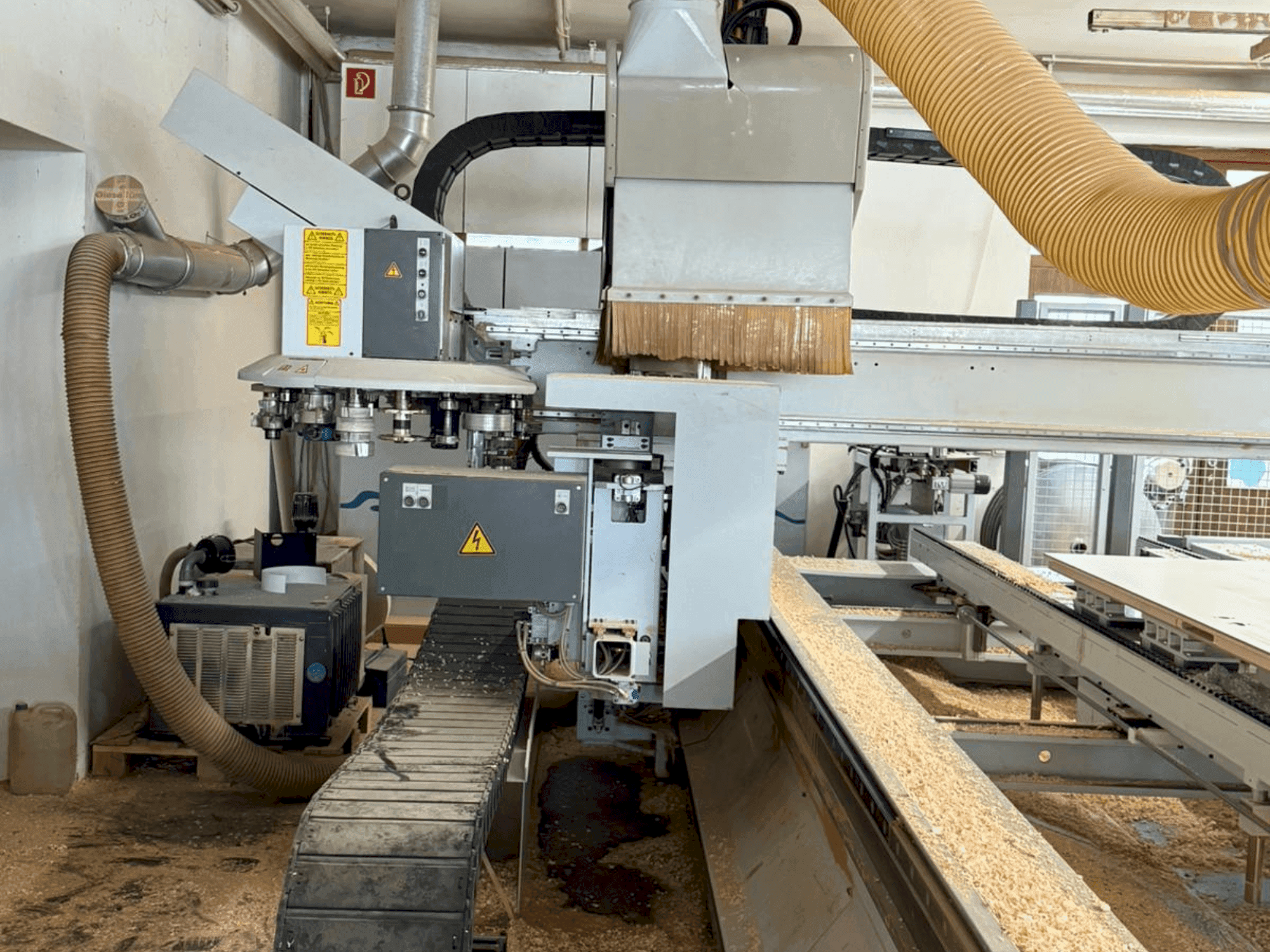

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Commande/logiciel : Commande CNC Homatic ; Système de programmation CNC WOODWOP ; Postprocesseur

• Capacité des pièces :

  • Longueur 800-3000 mm ; Largeur 350-1400 mm ; Epaisseur max. 70 mm avec chant / 80 mm de fraisage

  • Largeur de la frise min. 120 mm ; Poids max. 150 kg

• Table/serrage :

  • Table continue (table D)

  • Console longitudinale 1 fixe ; Console longitudinale 2 manuelle Réglage de la largeur en Y

  • 8 pinces à vide 125 x 50 x 100 mm

  • Hauteur de travail au bord inférieur de la pièce 950 mm

  • Unité de déplacement des pinces à vide sur support d'unité avec console d'extension pneumatique (max. 4 pinces par console longitudinale)

• Réglage de la largeur (console longitudinale/table) : Servomoteur, par console longitudinale

• Boulon d'arrêt pour le dépassement de la couche supérieure : Dispositif de levage/rotation, couche supérieure max. 20 mm, course 110 mm, sélectionnable individuellement, contrôle de la position finale (pour le placement manuel de la porte)

• Broche principale :

  • Vitesse 1500-18000 tr/min (VFD 15 kW), pleine puissance nominale à partir de 12000 tr/min

  • Diamètre d'outil max. 180 mm (fraisage) / 200 mm (meulage) ; aspiration de la pièce pour tous les outils/unités

• Interface agrégat/axe C :

  • Interface d'entraînement pneumatique et pivotante

  • Axe C avec entraînement par couple et support 3 points

• Changeur d'outils :

  • Changeur de disques à 18 positions pour HSK F63 ; poids de l'outil 6 kg ; longueur de l'outil max. 200 mm

  • Configurations : 18 x Ø max. 130 mm ; ou 9 x Ø max. 180 mm + 9 x Ø max. 70 mm ; outils de meulage Ø max. 200 mm

  • Changeur rabattable pour pick-up mobile (côté gauche)

• Unités/agrégats (pour le changeur d'outils, sauf indication contraire) :

  • Unité de perçage/fraisage, 4 broches : ER25 jusqu'à Ø16 mm, saillie max. 50 mm, vitesse max. 13500 tr/min, pivotement illimité via l'axe C

  • Unité de fraisage de boîtiers de verrouillage, 2 broches D=16/20 : contre-rotation, 12000 tr/min, soufflage intégré, pivotement illimité via l'axe C

  • Unité de sciage/perçage pivotante : manuelle 0-90°, bride Ø30 mm, TK Ø52 mm, préparée pour scie à tronçonner Ø max. 180 mm, mandrin de perçage avec Weldon D=10 mm, vitesse max. 9000 tr/min, axe C pivotant

  • Porte-fraise D=30 avec guide-copeaux : longueur du mandrin 45/80 mm, plaque de guidage des copeaux commandée par l'axe C, espace de changement Ø 140 mm

  • Unité de fraisage à fleur : simultané en haut/en bas, rayon des bords max. R12 mm, rayon extérieur min. ~R5 mm / rayon intérieur ~R30 mm à 90°, balayage haut/bas/côté, pivotement illimité de l'axe C, vitesse max. 12000 tr/min, épaisseur de la pièce max. 50 mm, dépassement min. ~35 mm, avec patins de guidage étroits

  • Tête de couteau WPL : angle de sortie 5°, Ø 70 mm

• Equipement de collage/placage de chants :

  • Broche d'entraînement/V pour les unités d'encollage : montée à droite de la flèche ; chariot transversal avec anti-rebond Y et course d'extension Z ; broche anti-rebond avec axe C et interface électrique/électronique ; axe Z dédié

  • Unité d'encollage 4 côtés, 90 mm (pour la broche principale) : bords droits avec application directe de colle ; 1 rouleau de pré-pressage + 1 rouleau de post-pressage pneumatique (programmable) ; rayon intérieur min. R40 à 90° ; hauteur des chants max. 90 mm ; épaisseur du placage 0,4-1 mm ; zone de pression de pliage sur la broche principale avec réactivation de la colle chaude

  • Dispositif de retenue des chants, réglage manuel

• Magasin/pickup :

  • Espace de prise sur le support X pour unité spéciale interchangeable (par exemple, broche d'usinage pivotante motorisée)

• Connectivité : Connexion au réseau Ethernet

Équipement supplémentaire

• Convoyeur à copeaux : Élimination intégrée des copeaux/ferrailles par le biais d'un tapis à copeaux situé sous les barres transversales longitudinales.

• Pompe à vide : 100/140 m³/h

• Station de pré-hachage externe avec rouleau à 3 étages, automatique :

  • Table tournante du rouleau côté opérateur ; rouleau Ø 800 mm

  • Longueur des bords min. 350 mm ; hauteur des bords max. 90 mm

  • Contrôle de la longueur résiduelle des bords avec arrêt de l'alimentation à 2400 mm
