MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

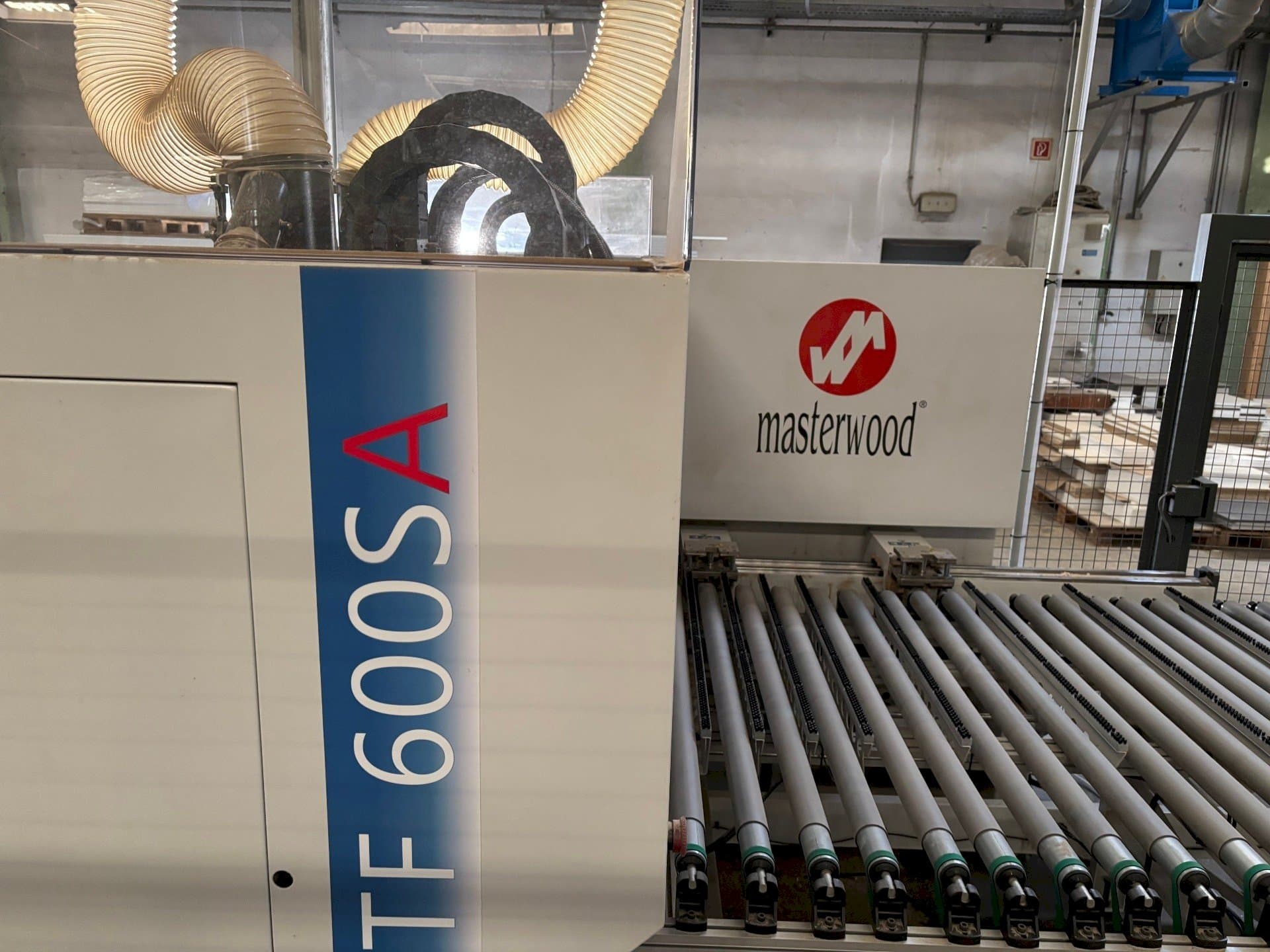

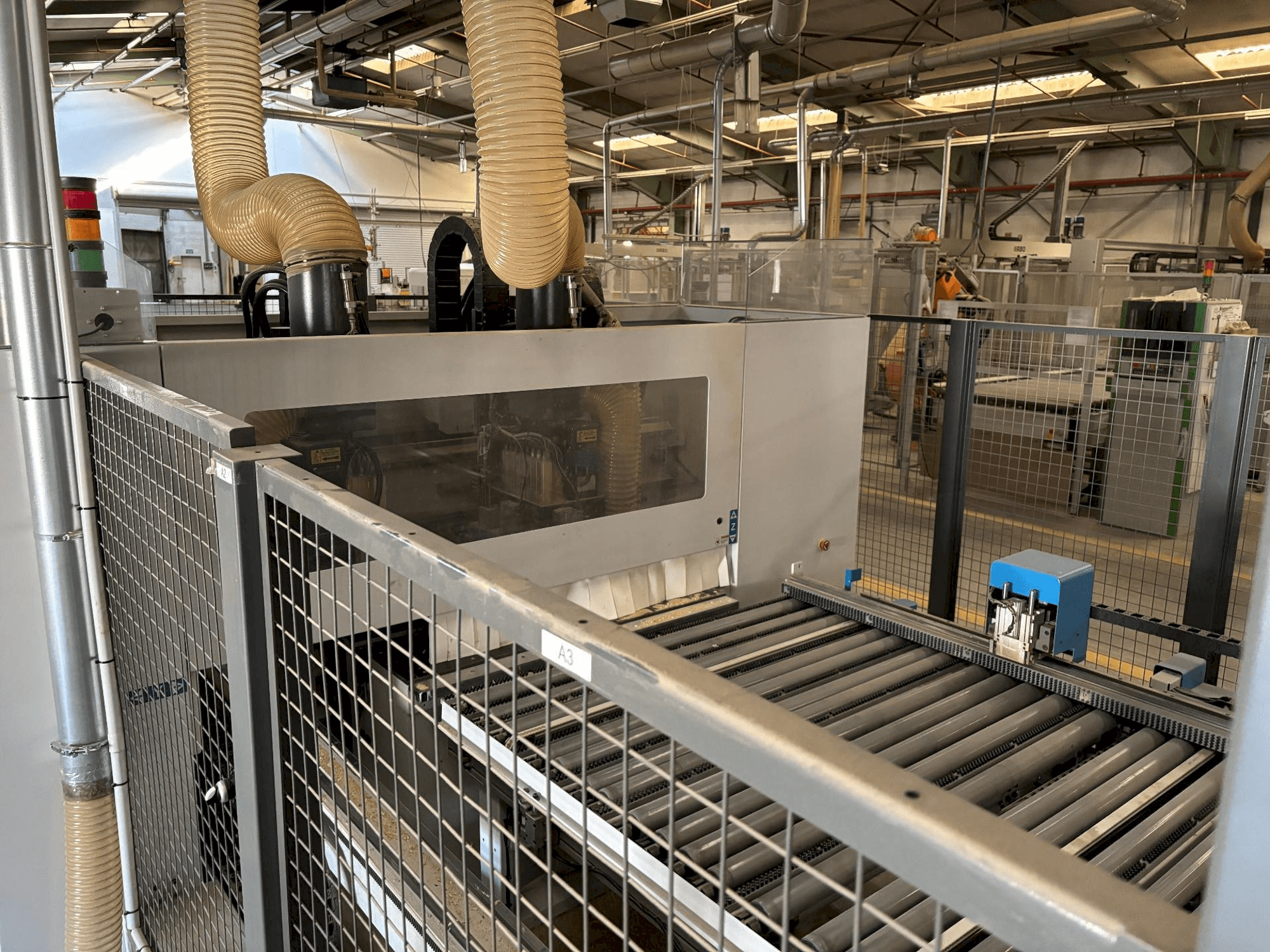

Centre d'usinage d'occasion Marque : Masterwood Modèle : MasterDrill TF 600 SA Année : 2020 Le centre d'usinage TF 600 SA permet d'usiner successivement des panneaux de différentes dimensions sur les 6 faces, sans interruption. Les pièces sont transportées le long de l'axe X à l'aide de deux pinces indépendantes. Les pinces sont commandées par CN et servent également de butée de référence pour l'alignement des pièces. Elles sont également équipées d'un dispositif de mesure automatique de l'épaisseur de la pièce. Vitesse d'avance maximale des pinces : 130 m/min. Dimensions minimales et maximales des pièces : - Épaisseur de la pièce : 8 à 60 mm - Longueur de la pièce : 400 à 2 500 mm - Largeur de la pièce : 400 à 950 mm Têtes de perçage : - Les têtes de perçage sont moulées d’un seul tenant en alliage d’aluminium. Deux têtes de perçage usinent la pièce par le haut, une par le bas. Cette disposition des têtes de perçage fait de la TF 600 SA une machine polyvalente dotée d’une dynamique de perçage élevée. Têtes de perçage supérieures : - Forets verticaux dans la direction X : 7+7 - Forets verticaux dans la direction Y : 5+5 - Forets horizontaux dans la direction X : 2x2 + 2+2 - Forets horizontaux dans la direction Y : 2+2 Tête de perçage inférieure : - Forets verticaux : 3x3 Scie à rainurer : - Une scie à rainurer montée sur la tête de perçage supérieure, près de la butée, permet de réaliser des rainures dans la direction X (diamètre maximal de la lame de scie = 125 mm). Les rainures peuvent être découpées dans une plage allant de 55 mm au minimum à 850 mm au maximum. Broche de fraisage 2x3,5 kW : Caractéristiques techniques : - Puissance maximale : 3,5 kW - Vitesse maximale : 18 000 tr/min - Rotation à droite et à gauche - Commande par variateur - Porte-outil ER 25 - Refroidissement par air La précision de positionnement des unités est de +/- 1/10 mm Déchargement automatique des pièces : Tapis roulant motorisé à commande par capteur. CNC et logiciel : - La table de travail de la machine est entièrement gérée par CN et garantit un serrage continu des panneaux dans toutes les positions de travail. Tous les mouvements s’effectuent sur la surface d’appui la plus large possible de la pièce. Les dispositifs de serrage sont activés en fonction de l’unité de travail. La table de travail est équipée d’un aligneur latéral à commande numérique qui assure un alignement parfait du panneau à usiner. Masterwork : - Masterwork permet à l’opérateur de la machine de programmer rapidement et facilement. Le logiciel peut importer les formats de données les plus courants, tels que DCF et XML. Master Drill : interface homme-machine pour la gestion des activités opérationnelles (maintenance/équipement). Trepan : interface utilisée par l’opérateur pour les opérations manuelles et celles liées à l’équipement. Lecteur de codes-barres : - Convoyeur à rouleaux motorisé pour le chargement des pièces dans la ligne d’alimentation. - Logiciel Palette CAM Start pour Masterwood TF 600 SA - Lecteur automatique de codes-barres dans la ligne d’alimentation Remarque : Les données techniques et les descriptions sont reprises de la confirmation de commande originale. Ces données sont fournies à titre indicatif uniquement et ne sont pas contractuelles.
