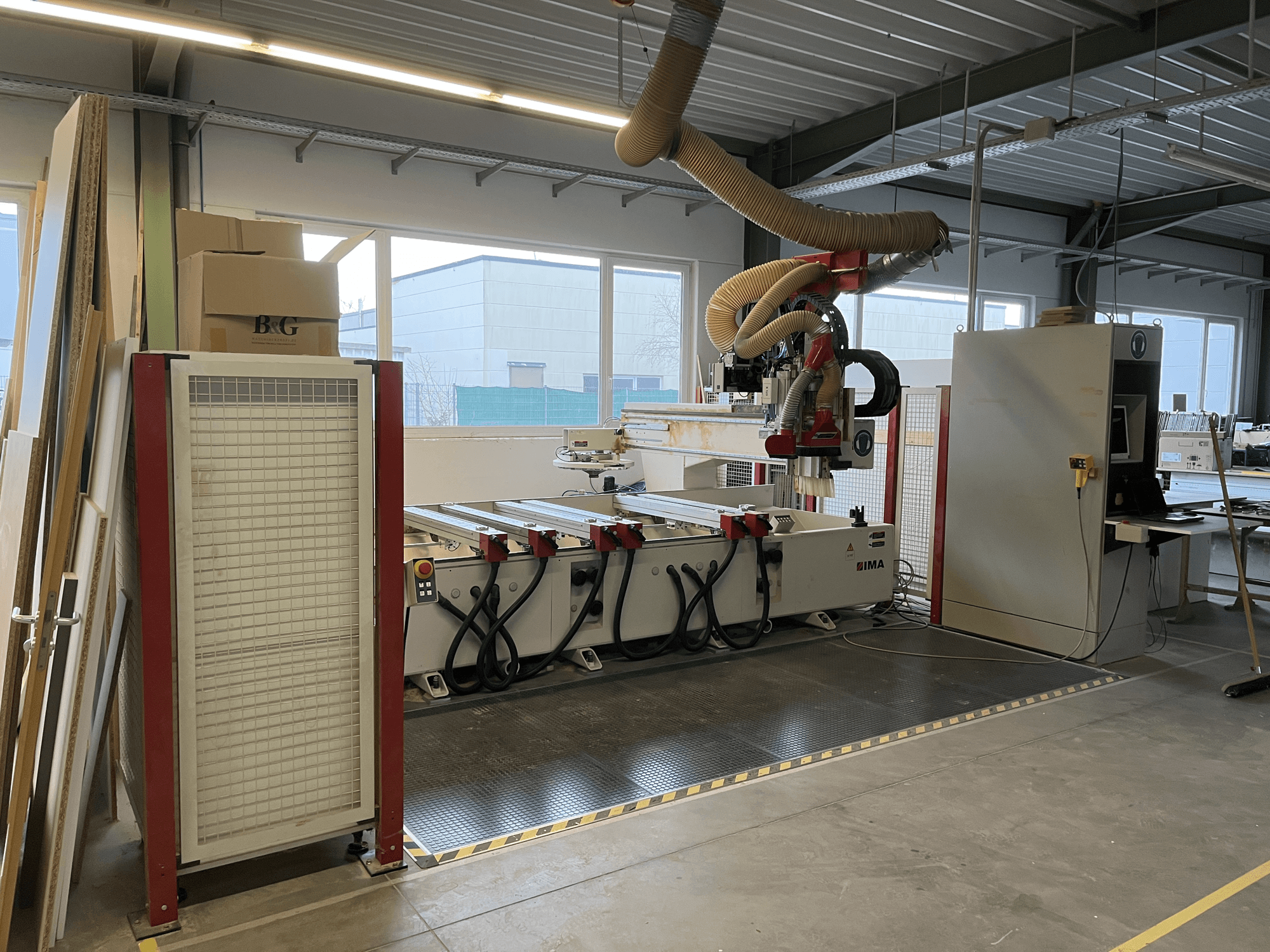

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Zone de travail X : 3 000 mm

• Zone de travail Y : 1 200 mm

• Hauteur de serrage max. Z1 : 100 mm

• Épaisseur maximale de la pièce Z2 : en fonction de l'équipement/de l'application

• Hauteur de la table : env. 1 000 mm

• Course pendulaire X : 2 × 1 400 mm

• Espace libre au centre X : 200 mm

• Course alternative en mode pendulaire X : 2 × 900 mm

• Espace libre au centre (alternative) X : 1 200 mm

• Poids de la machine : environ 6 000 kg

• Système de guidage : guidages linéaires de précision trempés à environ 62 HRC

• Lubrification centralisée : automatique pour tous les axes principaux et la vis à billes

• Système d'entraînement : servomoteurs à courant alternatif avec codeur

• Entraînement X/Y : crémaillère et pignon

• Entraînement Z : vis à billes

• Vitesse d'avance : 40 m/min

• Avance rapide X/Y : 80 m/min

• Avance rapide Z : 25 m/min

• Accélération : 3 m/s²

• Raccord d'aspiration de la broche principale : 300 mm

• Raccord d'aspiration des broches de perçage : 120 mm

• Vitesse de l'air : env. 28 m/s

• Débit d'air : env. 7 080 m³/h

• Débit de la pompe à vide : 100 m³/h

• Raccordement à l'air comprimé : 1/2"

• Pression d'air : 6 bars

• Tension de commande : 24 V CC

• Puissance absorbée : env. 24 kVA

• Alimentation électrique : 3/N/PE 400/230 V 50 Hz

• Convertisseur de fréquence : 0–480 Hz

• Température ambiante : +15 à +35 °C

• Système de commande : IMATRONIC NT 231

• Interpolation : linéaire sur tous les axes, circulaire 2,5D

• Résolution : 0,001 mm

• Broche : HSK F63

• Force de serrage de l'outil : 11 000 N

• Poids maximal de l'outil : 6 kg

• Plage de vitesse : 1 500–18 000 tr/min

• Puissance de la broche : 7,5 kW

• Refroidissement : par eau

• Axe CNC : rotation à 360°

• Type de magasin d'outils : changeur de plaques

• Nombre de positions d'outils : 18

• Longueur maximale de l'outil : 150 mm

• Diamètre maximal de l'outil : 100 mm (150 mm avec des positions adjacentes libres)

• Charge maximale : 60 kg

• Moteur de l'unité de sciage : 1,5 kW

• Vitesse de sciage : 5 600 tr/min

• Diamètre de la lame de scie : max. 150 mm

• Unité de perçage : 14 broches

• Course des broches : 70 mm

• Entraînement : 2,2 kW

• Vitesse : 3 150 tr/min

• Diamètre max. des forets : 20 mm

• Broches de la tête d'adaptation : 4

• Vitesse maximale : 6 000 tr/min

• Diamètre de perçage max. : 12 mm

Équipement de la table :

• 6 bras de support réglables

• 12 ventouses 114 × 159 × 100 mm

• 6 ventouses de 125 × 75 × 100 mm

• Système d'aspiration : Système de serrage à 2 circuits

• Dimensions de l'armoire électrique : 2 000 × 1 800 × 600 mm

DÉFAUT :

• La broche principale ne libère plus la tête de perçage interchangeable
